СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ Цепь датчика дождя

ОПИСАНИЕ

Переключатель стеклоочистителя ветрового стекла получает сигнал от датчика дождя для управления автоматической работой системы стеклоочистителей.

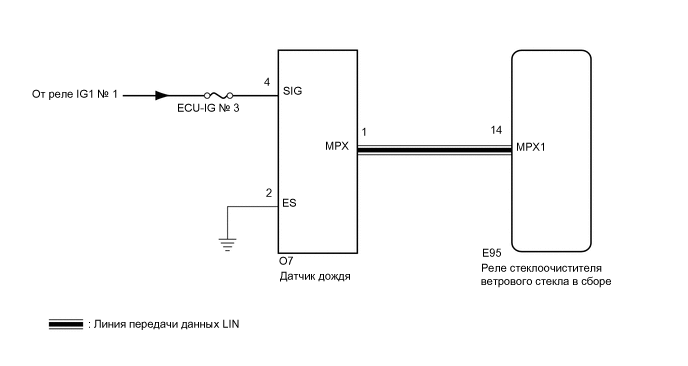

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A012FNRE03

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА - ДАТЧИК ДОЖДЯ)


    1. Отсоедините разъем E95 реле стеклоочистителя ветрового стекла в сборе.

    2. Отсоедините разъем O7 датчика дождя.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Значение Заданные условия
      E95-14 (MPX1) - O7-1 (MPX) Всегда Менее 1 Ом
      E95-14 (MPX1) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ДОЖДЯ - ЦЕПЬ IG И МАССА)


    1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Номинальное состояние
      O7-4 (SIG) - масса Зажигание включено 11 - 14 В

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Номинальное состояние
      O7-2 (ES) - масса Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ДАТЧИК ДОЖДЯ

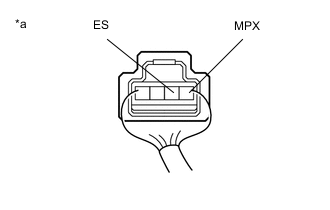

    1. A012INNC01
      *a

      Устройство с подсоединенным жгутом проводов

      (датчик дождя)

      Подсоедините разъем O7 датчика дождя.

    2. Подсоедините осциллограф к разъему датчика дождя.

    3. Проверьте наличие импульсов.

      OK
      Подключение диагностического прибора Условие Заданные условия
      O7-1 (MPX) - O7-2 (ES) Замок зажигания в положении ON (ВКЛ) Формирование импульсов
      Результат
      Следующий шаг
      OK
      NG

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ ДАТЧИК ДОЖДЯ Нажмите здесь Click here
