СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ

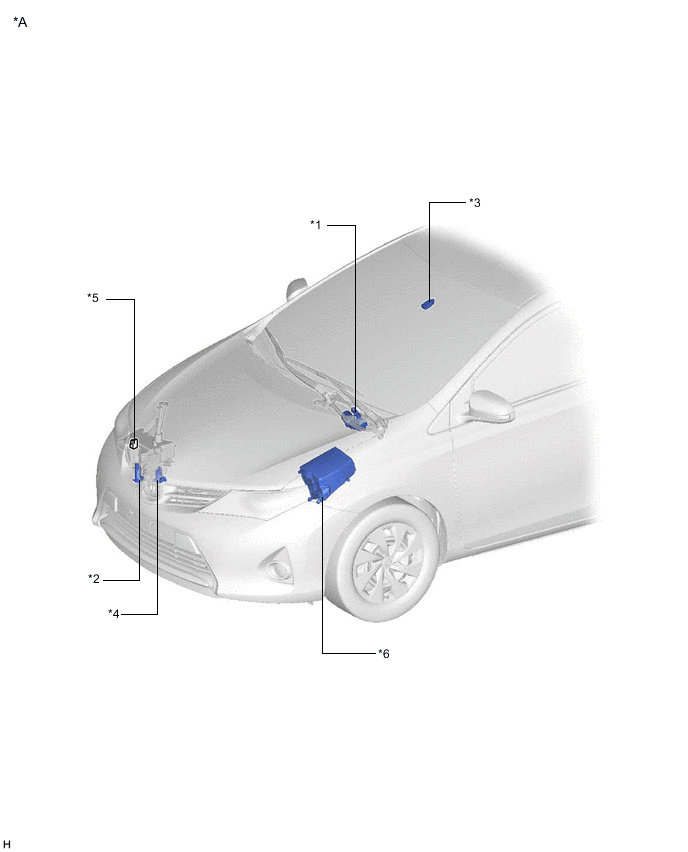

| *A | для моделей с левосторонним рулевым управлением. | - | - |
| *1 | ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *2 | ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС ОМЫВАТЕЛЯ ФАР В СБОРЕ (для моделей с очистителем фар) |
| *3 | ДАТЧИК ДОЖДЯ (для моделей с автоматическими стеклоочистителями) | *4 | НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *5 | РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР (для моделей с очистителями фар) | *6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ H-LP CLN (для моделей с очистителем фар) |
ИЛЛЮСТРАЦИЯ

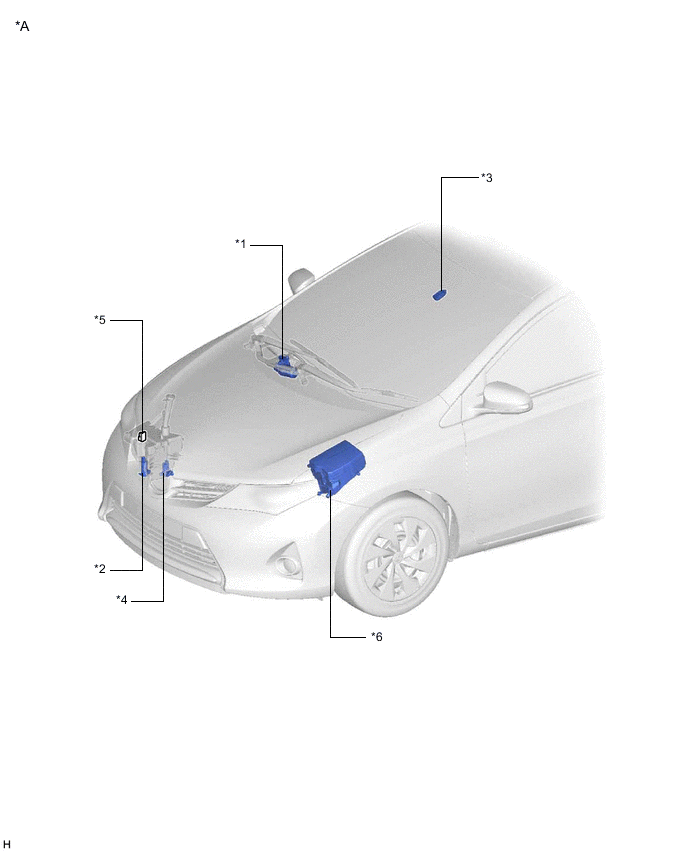

| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *2 | ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС ОМЫВАТЕЛЯ ФАР В СБОРЕ (для моделей с очистителем фар) |
| *3 | ДАТЧИК ДОЖДЯ (для моделей с автоматическими стеклоочистителями) | *4 | НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *5 | РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР (для моделей с очистителями фар) | *6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ H-LP CLN (для моделей с очистителем фар) |
ИЛЛЮСТРАЦИЯ

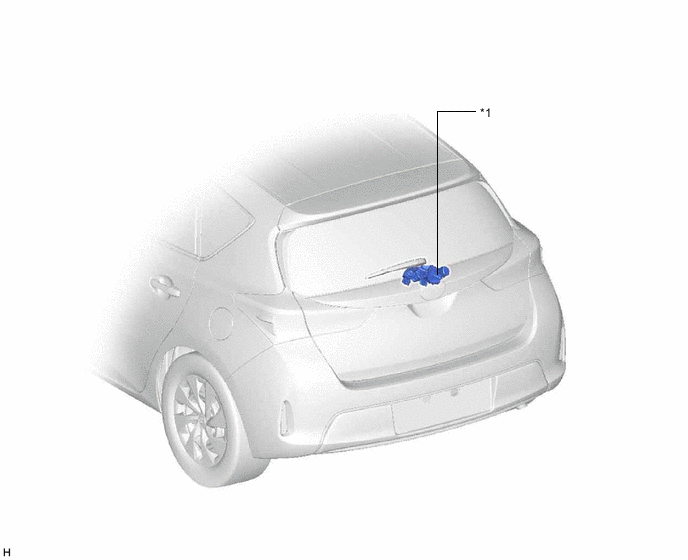

| *1 | ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ (для моделей с задним стеклоочистителем) | - | - |
ИЛЛЮСТРАЦИЯ

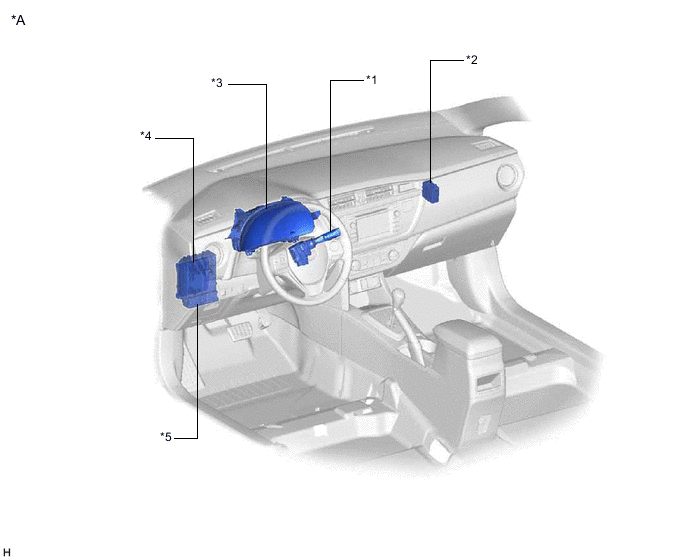

| *A | для моделей с левосторонним рулевым управлением. | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *2 | РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с автоматическими стеклоочистителями) |
| *3 | ЩИТОК ПРИБОРОВ В СБОРЕ | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ WIPER № 1 - ПРЕДОХРАНИТЕЛЬ WIPER RR (для моделей с задним стеклоочистителем) - ПРЕДОХРАНИТЕЛЬ WIPER-S (для моделей с автоматическими стеклоочистителями) - ПРЕДОХРАНИТЕЛЬ WASHER - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 - РЕЛЕ IG1 № 1 - РЕЛЕ IG1 № 2 |
- | - |
ИЛЛЮСТРАЦИЯ

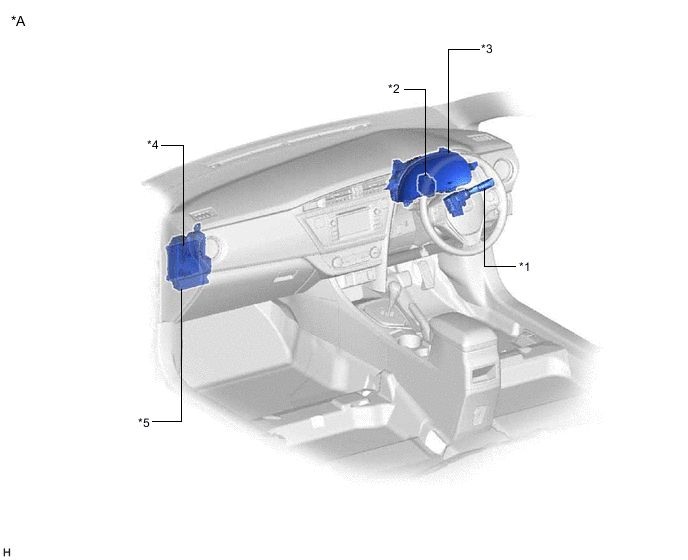

| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *2 | РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с автоматическими стеклоочистителями) |
| *3 | ЩИТОК ПРИБОРОВ В СБОРЕ | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ WIPER № 1 - ПРЕДОХРАНИТЕЛЬ WIPER RR (для моделей с задним стеклоочистителем) - ПРЕДОХРАНИТЕЛЬ WIPER-S (для моделей с автоматическими стеклоочистителями) - ПРЕДОХРАНИТЕЛЬ WASHER - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 - РЕЛЕ IG1 № 1 - РЕЛЕ IG1 № 2 |
- | - |
