ТРОС УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с левосторонним рулевым управлением) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Установите трос управления замком двери багажного отделения в сборе и введите в зацепление 9 зажимов.

    2. Подсоедините трос управления замком двери багажного отделения в сборе и введите в зацепление 6 зажимов.

    3. Подсоедините трос управления замком двери багажного отделения в сборе.

    4. A002ZYG

      Освободите 2 захвата, как показано на рисунке.

    5. Верните напольный коврик в исходное положение.

    6. Установите фиксатор.

    7. Введите в зацепление 4 зажима.

  2. УСТАНОВИТЕ РЫЧАГ ОТКРЫВАНИЯ УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ

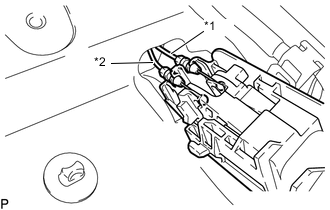

    1. A00312FC01
      *1 Трос управления замком двери багажного отделения в сборе
      *2 Трос устройства блокировки топливной крышки в сборе

      Подсоедините трос устройства блокировки топливной крышки в сборе и трос управления замком двери багажного отделения в сборе к рычагу открывания устройства блокировки топливной крышки в сборе.

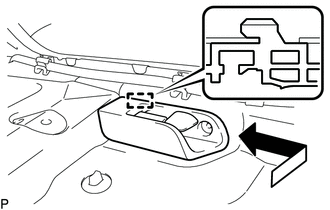

    2. A0030E0

      Введите в зацепление направляющую, как показано на рисунке.

    3. Установите устройство блокировки топливной крышки и закрепите его винтом.

      Torque:
      5,5 Н*м  { 56 кгс*см, 49 фунт-сила-дюймов }

  3. УСТАНОВИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Установите правую облицовочную накладку багажного отделения в сборе и закрепите 3 фиксаторами.

  4. УСТАНОВИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

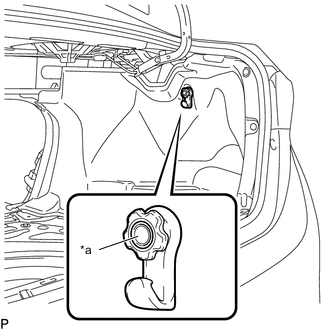

    1. A0030XUC01
      *a Колпачок

      Подсоедините штырь, чтобы установить защелку облицовки багажного отделения № 1.

  5. УСТАНОВИТЕ ДОМКРАТ В СБОРЕ


    1. Установите домкрат.

  6. УСТАНОВИТЕ БОКОВУЮ ПОЛКУ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. Введите в зацепление 5 направляющих, чтобы закрепить боковую полку багажного отделения в сборе.

  7. УСТАНОВИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА


    1. Установите отделочную пластину заднего пола и закрепите ее 6 направляющими и 4 захватами.

    2. Установите 2 фиксатора.

  8. УСТАНОВИТЕ КРЫШКУ ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесь Click here

  9. УСТАНОВИТЕ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесь Click here

  10. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

  11. УСТАНОВИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (с правой стороны)

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесь Click here

  12. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Нажмите здесь Click here

  13. ПОДСОЕДИНИТЕ ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Нажмите здесь Click here

  14. УСТАНОВИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (с левой стороны)

    Нажмите здесь Click here

  15. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ

    Нажмите здесь Click here

  16. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  17. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  18. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  19. УСТАНОВИТЕ НИЖНЮЮ ПРАВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  20. ПОДСОЕДИНИТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Tech Tips

    Выполнить действия в том же порядке, что и для левой стороны.

  21. УСТАНОВИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (с правой стороны)

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  22. УСТАНОВИТЕ УПЛОТНЕНИЕ ПРОЕМА ЗАДНЕЙ ПРАВОЙ ДВЕРИ

    Нажмите здесь Click here

  23. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  24. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  25. УСТАНОВИТЬ НАКЛАДКУ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  26. УСТАНОВИТЕ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесь Click here

  27. УСТАНОВИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

    Нажмите здесь Click here

  28. УСТАНОВИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.
