ТРОС УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с левосторонним рулевым управлением) УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
| *1 | НИЖНЯЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА | *2 | УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
| *3 | ОПОРНАЯ НАКЛАДКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ | *4 | ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ |
| *5 | НАКЛАДКА КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ | *6 | УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
| *7 | ОПОРНАЯ НАКЛАДКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *1 | НИЖНЯЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА | *2 | УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
| *3 | ОПОРНАЯ НАКЛАДКА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ | *4 | ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ |
| *5 | НАКЛАДКА КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ | *6 | УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
| *7 | ОПОРНАЯ НАКЛАДКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

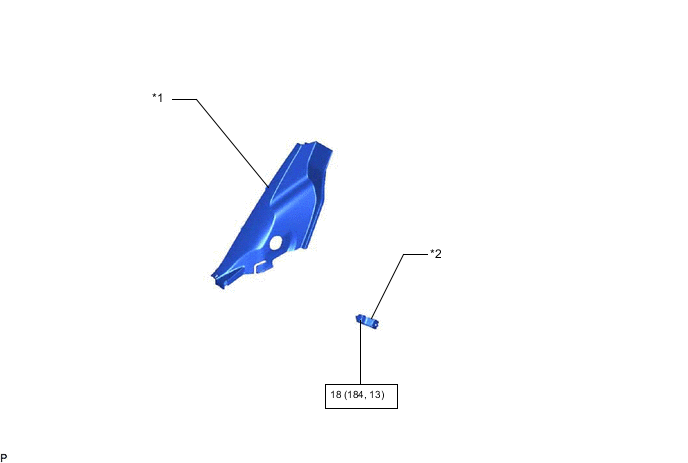

ИЛЛЮСТРАЦИЯ
| *1 | ПРАВАЯ БОКОВАЯ НАКЛАДКА ЗАДНЕГО СИДЕНЬЯ | *2 | ПЕТЛЯ СПИНКИ ЗАДНЕГО СИДЕНЬЯ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *1 | ДОМКРАТ В СБОРЕ | *2 | ОБЛИЦОВКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *3 | КРЫШКА ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ | *4 | БОКОВАЯ ПОЛКА БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
| *5 | ПРАВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА БАГАЖНОГО ОТДЕЛЕНИЯ | *6 | ЗАЩЕЛКА ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 |
| *7 | ОТДЕЛОЧНАЯ ПЛАСТИНА ЗАДНЕГО ПОЛА | - | - |

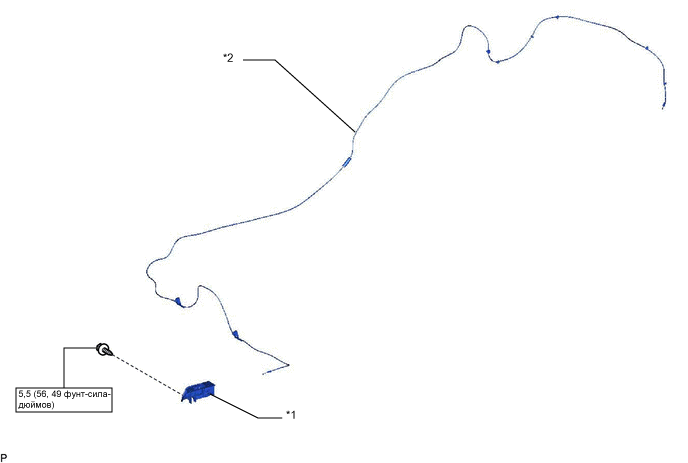

ИЛЛЮСТРАЦИЯ
| *1 | РЫЧАГ ОТКРЫВАНИЯ УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ | *2 | ТРОС УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
