КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ВВЕРНИТЕ БОЛТ КРОНШТЕЙНА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с кузовом типа "универсал")




   1. Очистите резьбовую часть кузова растворителем, не содержащим смолистых веществ.

   2. Нанесите герметик на резьбу болта кронштейна двери багажного отделения.

      Фиксатор
      Фирменный фиксатор 1324 от компании Toyota, Three Bond 1324 или аналогичный

   3. Вверните болт кронштейна двери багажного отделения.

      Torque:

      24 Н*м  { 245 кгс*см, 18 фунт-сила-футов }

2. УСТАНОВИТЕ НИЖНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с кузовом типа "хэтчбэк")




   1. Очистите резьбовую часть кузова растворителем, не содержащим смолистых веществ.

   2. Нанесите герметик на резьбу 2 болтов.

      Герметик
      Фирменный герметик 1324 от компании TOYOTA, Three Bond 1324 или аналогичный

   3. Установите новый нижний кронштейн крепления амортизатора двери багажного отделения и закрепите его 2 болтами.

      Torque:

      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

3. УСТАНОВИТЕ ВЕРХНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с кузовом типа "хэтчбэк")




   1. Очистите резьбовую часть кузова растворителем, не содержащим смолистых веществ.

   2. Нанесите герметик на резьбу 2 болтов.

      Герметик
      Фирменный герметик 1324 от компании Тойота, Three Bond 1324 или аналогичный

   3. Установите верхний кронштейн крепления амортизатора двери багажного отделения и закрепите его 2 болтами.

      Torque:

      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

4. УСТАНОВИТЕ ВЕРХНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с кузовом типа "универсал")




   1. Очистите резьбовую часть кузова растворителем, не содержащим смолистых веществ.

   2. Нанесите герметик на резьбу 2 болтов.

      Фиксатор
      Фирменный фиксатор 1324 от компании Toyota, Three Bond 1324 или аналогичный

   3. Установите новый верхний кронштейн крепления амортизатора двери багажного отделения и закрепите его 2 болтами.

      Torque:

      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

5. УСТАНОВИТЕ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

   Note




   • По возможности старайтесь не прикасаться к штоку поршня во избежание попадания на него посторонних частиц. Обязательно фиксируйте цилиндры во время работы.

   • При работе со стойкой не следует надевать перчатки из хлопчатобумажной ткани или аналогичного материала. Волокна ткани могут пристать к стойке и вызвать утечку газа.

   • Во избежание деформации штока не прикладывайте никакого усилия к кронштейну двери в горизонтальном направлении.

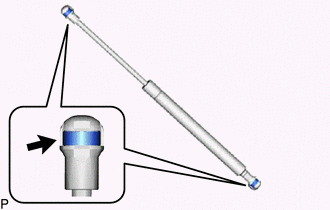

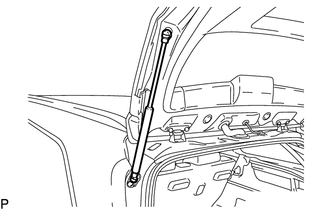

   1. При повторном использовании кронштейна двери багажного отделения в сборе:




      1.

         Установите 2 стопорных кольца на кронштейн двери багажного отделения.

   2.

      Установите кронштейн двери багажного отделения в сборе.

      Note

      Устанавливая кронштейн двери багажного отделения в сборе, поддерживайте дверь багажного отделения рукой.

   3. Убедитесь, что кронштейн двери багажного отделения в сборе вошел в зацепление с шаровым шарниром и не вытягивается.

6. УСТАНОВИТЕ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "универсал")

   Note




   • По возможности старайтесь не прикасаться к штоку поршня во избежание попадания на него посторонних частиц. Обязательно фиксируйте цилиндры во время работы.

   • При работе со стойкой не следует надевать перчатки из хлопчатобумажной ткани или аналогичного материала. Волокна ткани могут пристать к стойке и вызвать утечку газа.

   • Во избежание деформации штока не прикладывайте никакого усилия к кронштейну двери в горизонтальном направлении.

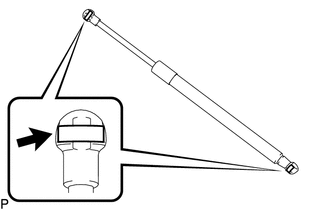

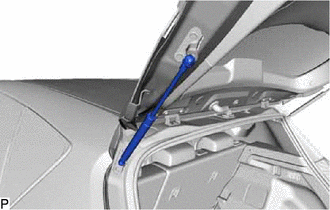

   1. При повторном использовании кронштейна двери багажного отделения в сборе:




      1.

         Установите 2 стопорных кольца на кронштейн двери багажного отделения.

   2.

      Установите кронштейн двери багажного отделения в сборе.

      Note

      Устанавливая кронштейн двери багажного отделения в сборе, поддерживайте дверь багажного отделения рукой.

   3. Убедитесь, что кронштейн двери багажного отделения в сборе вошел в зацепление с шаровым шарниром и не вытягивается.
