КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ НИЖНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ




   1. Очистите резьбовую часть кузова растворителем, не содержащим смолистых веществ.

   2. Нанесите герметик на резьбу 2 болтов.

      Герметик
      Фирменный герметик 1324 от компании TOYOTA, Three Bond 1324 или аналогичный

   3. Установите новый нижний кронштейн крепления амортизатора двери багажного отделения и закрепите его 2 болтами.

      Torque:

      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

2. УСТАНОВИТЕ ВЕРХНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ




   1. Очистите резьбовую часть кузова растворителем, не содержащим смолистых веществ.

   2. Нанесите герметик на резьбу 2 болтов.

      Герметик
      Фирменный герметик 1324 от компании Тойота, Three Bond 1324 или аналогичный

   3. Установите верхний кронштейн крепления амортизатора двери багажного отделения и закрепите его 2 болтами.

      Torque:

      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

3. УСТАНОВИТЕ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

   Note




   • По возможности старайтесь не прикасаться к стойке в области хода во избежание попадания на нее посторонних частиц. Обязательно фиксируйте цилиндры во время работы.

   • При работе со стойкой не следует надевать перчатки из хлопчатобумажной ткани или аналогичного материала. Волокна ткани могут пристать к стойке и вызвать утечку газа.

   • Чтобы избежать деформации стержня, не прикладывайте к цилиндрам никакого усилия в горизонтальном направлении.




   1. При повторном использовании кронштейна двери багажного отделения в сборе:




      1.

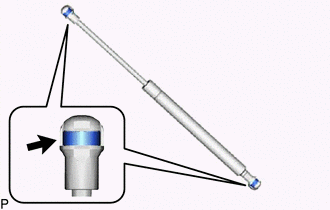

         Установите 2 стопорных кольца на кронштейн двери багажного отделения.

   2.

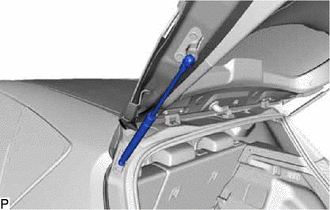

      Установите кронштейн двери багажного отделения в сборе.

      Note

      Устанавливая кронштейн двери багажного отделения в сборе, поддерживайте дверь багажного отделения рукой.

   3. Убедитесь, что кронштейн двери багажного отделения в сборе вошел в зацепление с шаровым шарниром и не вытягивается.
