КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

    Note


    • По возможности старайтесь не прикасаться к штоку поршня во избежание попадания на него посторонних частиц. Обязательно фиксируйте цилиндры во время работы.

    • При работе со стойкой не следует надевать перчатки из хлопчатобумажной ткани или аналогичного материала. Волокна ткани могут пристать к стойке и вызвать утечку газа.

    • Во избежание деформации штока не прикладывайте никакого усилия к кронштейну двери в горизонтальном направлении.

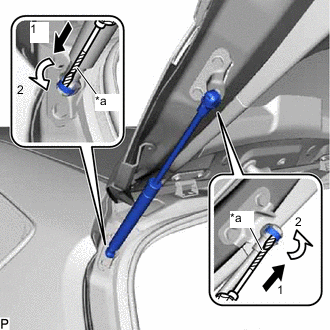

    1. A012FMEC03
      *a Защитная клейкая лента

      С помощью отвертки снимите 2 стопорных кольца, обозначенных стрелками, в порядке, показанном на рисунке.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

    2. Освободите шаровой шарнир и снимите кронштейн двери багажного отделения в сборе.

      Note

      Снимая кронштейн двери багажного отделения в сборе, поддерживайте дверь багажного отделения рукой.

  2. СНИМИТЕ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "универсал")

    Note


    • По возможности старайтесь не прикасаться к штоку поршня во избежание попадания на него посторонних частиц. Обязательно фиксируйте цилиндры во время работы.

    • При работе со стойкой не следует надевать перчатки из хлопчатобумажной ткани или аналогичного материала. Волокна ткани могут пристать к стойке и вызвать утечку газа.

    • Во избежание деформации штока не прикладывайте никакого усилия к кронштейну двери в горизонтальном направлении.

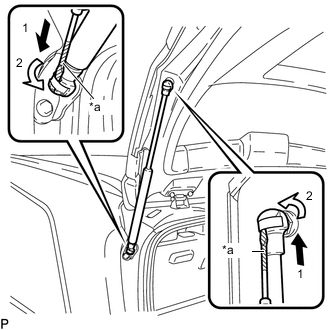

    1. A012N2CC01
      *a Защитная клейкая лента

      С помощью отвертки снимите 2 стопорных кольца, обозначенных стрелками, в порядке, показанном на рисунке.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    2. Освободите шаровой шарнир и снимите кронштейн двери багажного отделения в сборе.

      Note

      Снимая кронштейн двери багажного отделения в сборе, поддерживайте дверь багажного отделения рукой.

  3. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с кузовом типа "хэтчбэк")

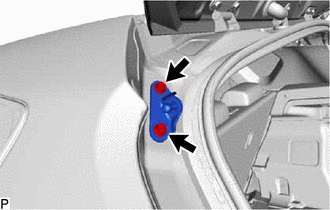

    1. A012NBZ

      Выверните 2 болта и снимите верхний кронштейн крепления амортизатора двери багажного отделения.

  4. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с кузовом типа "универсал")

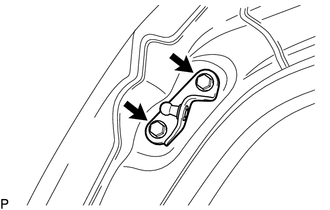

    1. A012IXI

      Выверните 2 болта и снимите верхний кронштейн крепления амортизатора двери багажного отделения.

  5. СНИМИТЕ НИЖНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с кузовом типа "хэтчбэк")

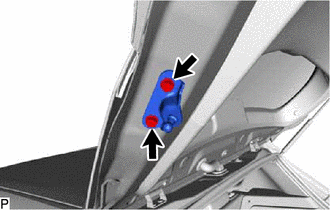

    1. A012N4K

      Выверните 2 болта и снимите нижний кронштейн крепления амортизатора двери багажного отделения.

  6. ВЫВЕРНИТЕ БОЛТ КРОНШТЕЙНА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с кузовом типа "универсал")

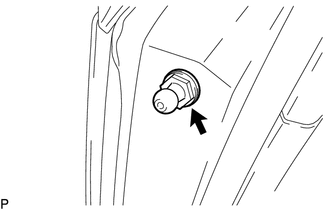

    1. A012HD0

      Выверните болт кронштейна двери багажного отделения.
