ЗАДНЯЯ ДВЕРЬ (для моделей с кузовом типа "седан") ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ для правой и левой сторон одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ РЕМОНТА

    Нажмите здесь Click here

  2. УСТАНОВИТЕ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 2

    Нажмите здесь Click here

  3. УСТАНОВИТЕ ПЕРЕДНИЙ МОЛДИНГ РАМЫ ОКНА ЗАДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  4. УСТАНОВИТЕ МОЛДИНГ РЕМНЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесь Click here

  5. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ЗАДНЕЙ ДВЕРИ

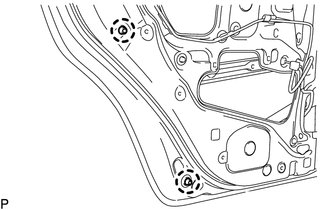

    1. A012K62

      Установите 2 новых подушки панели задней двери и введите в зацепление 2 захвата.

  6. УСТАНОВИТЕ ФИКСАТОР МОЛДИНГА РАМЫ ОКНА ДВЕРИ

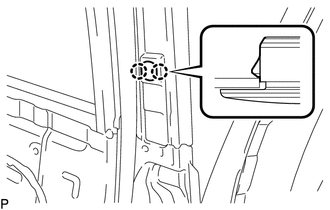

    1. A012IPJ

      Введите в зацепление 2 захвата и установите новый фиксатор молдинга оконной рамы задней двери.

  7. УСТАНОВИТЕ РАМУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ


    1. Нанесите на рабочие поверхности трения рамы наружной ручки задней двери в сборе универсальную консистентную смазку.

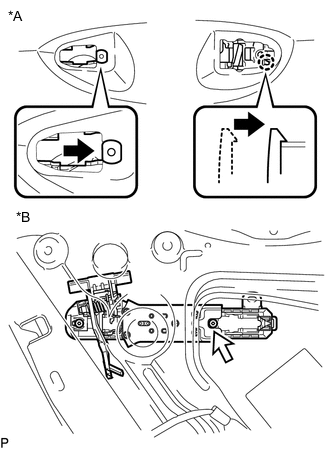

    2. A012HIRC01
      *A Снаружи
      *B Внутри

      Введите в зацепление захват.

    3. Установите раму наружной ручки задней двери в сборе и закрепите ее винтом с помощью торцевого ключа "TORX" (T30).

      Torque:
      4,0 Н*м  { 41 кгс*см, 35 фунт-сила-дюймов }

  8. УСТАНОВИТЕ ЗАДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ

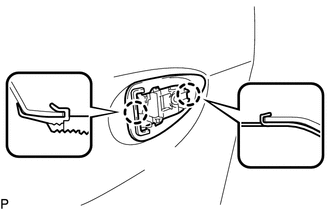

    1. A012L3Y

      Введите в зацепление 2 захвата и установите заднюю накладку наружной ручки задней двери.

  9. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ

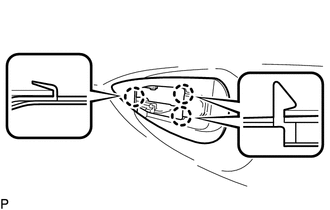

    1. A012J3S

      Введите в зацепление 3 захвата и установите переднюю накладку наружной ручки задней двери.

  10. УСТАНОВИТЕ НАРУЖНУЮ РУЧКУ ЗАДНЕЙ ДВЕРИ В СБОРЕ

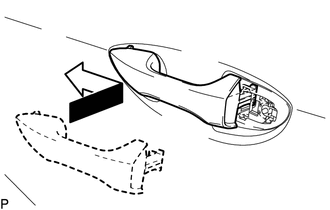

    1. A012HZA

      Вставьте переднюю часть наружной ручки задней двери в сборе в раму наружной ручки задней двери.

      Note

      Если пластина отпускания рамы наружной ручки задней двери не оттягивается и не придерживается при установке наружной ручки задней двери в сборе, пластина отпускания рамы наружной ручки задней двери будет задевать за ручку, что может привести к повреждению пластины.

    2. Вставьте заднюю часть наружной ручки задней двери в сборе в раму наружной ручки задней двери. Затем сдвиньте наружную ручку задней двери в сборе вперед, чтобы установить ее на место.

  11. УСТАНОВИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ

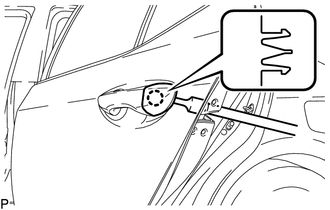

    1. A012FSF

      Введите в зацепление захват.

    2. Установите крышку наружной ручки задней двери и закрепите ее винтом с помощью торцевого ключа "TORX" (T30).

      Torque:
      4,0 Н*м  { 41 кгс*см, 35 фунт-сила-дюймов }

  12. УСТАНОВИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ЗАДНЕЙ ДВЕРИ В СБОРЕ

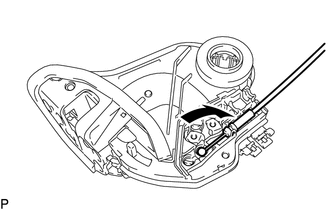

    1. A012HPW

      Установите внутренний трос замка задней двери в сборе, как показано на рисунке.

  13. УСТАНОВИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ЗАДНЕЙ ДВЕРИ В СБОРЕ

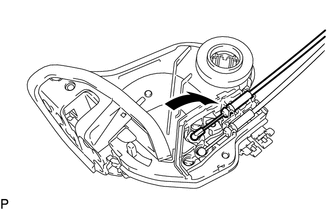

    1. A012N98

      Установите трос дистанционного управления замком задней двери в сборе, как показано на рисунке.

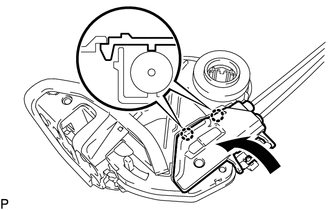

    2. A012LI5

      Введите в зацепление 2 захвата, как показано на рисунке.

  14. УСТАНОВИТЕ ЗАМОК ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

    Note


    • При повторном использовании замка задней двери с электродвигателем в сборе замените уплотнение на разъеме жгута проводов замка двери новым.

    • Не допускайте прилипания консистентной смазки и пыли к установочной поверхности уплотнения разъема жгута проводов замка двери.

    • Повторное использование уплотнения жгута проводов замка двери или использование поврежденного уплотнения жгута проводов замка двери может привести к попаданию воды. Это может привести к отказу задней двери с замком, приводимым в действие электродвигателем.


    1. Нанесите на рабочие поверхности трения замка задней двери в сборе с электродвигателем универсальную консистентную смазку.

    2. При повторном использовании замка задней двери с электродвигателем в сборе:


      1. A012JSZ

        Установите новое уплотнение жгута проводов замка двери на замок задней двери в сборе с электродвигателем.

    3. A012GKCC01
      *a Планка отпирания защелки

      Подсоедините замок задней двери с электродвигателем в сборе к пластине отпускания рамы наружной ручки задней двери в сборе и установите его на панель задней двери.

      Tech Tips

      Убедитесь, что пластина отпускания рамы наружной ручки задней двери в сборе надежно подсоединена к замку задней двери с электродвигателем в сборе.

    4. Установите замок задней двери в сборе с электродвигателем и закрепите его 3 винтами с помощью торцевого ключа "TORX" (T30).

      Torque:
      5,0 Н*м  { 51 кгс*см, 44 фунт-сила-дюйма }

    5. Подсоедините разъем.

  15. УСТАНОВИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)

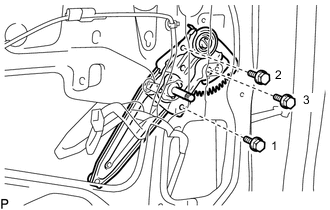

    1. A012G48N01

      Нанесите на рабочие поверхности трения стеклоподъемника задней двери в сборе универсальную консистентную смазку.

    2. Установите стеклоподъемник задней двери и закрепите его 3 болтами в порядке, указанном на рисунке.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

  16. УСТАНОВИТЕ СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей с электрическими стеклоподъемниками)


    1. Нанесите на рабочие поверхности трения стеклоподъемника задней двери в сборе универсальную консистентную смазку.

    2. Вверните болт временного крепления в стеклоподъемник задней двери в сборе.

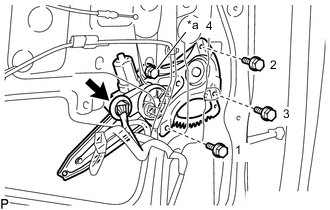

    3. A012HY1C03
      *a Болт временного крепления

      Временно установите стеклоподъемник задней двери в сборе.

    4. Вверните болт временного крепления и 3 болта, чтобы установить стеклоподъемник задней двери в сборе.

      Tech Tips

      Затягивайте болты в порядке, указанном на рисунке.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

    5. Подсоедините разъем.

  17. УСТАНОВИТЕ ОБЛИЦОВКУ РАМЫ ЗАДНЕЙ ДВЕРИ

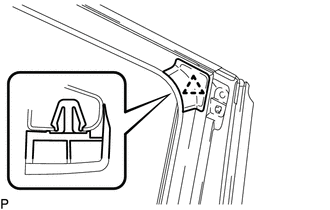

    1. A012MU8

      Установите новую облицовку рамы задней двери и закрепите ее фиксатором.

  18. УСТАНОВИТЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ В СБОРЕ

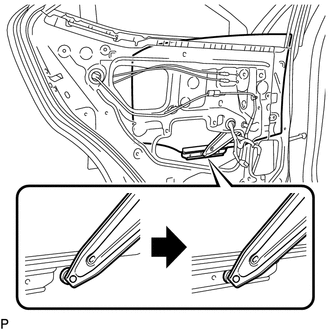

    1. A012MDL

      Чтобы установить стекло задней двери, сдвиньте его, как показано на рисунке.

  19. УСТАНОВИТЕ НЕОПУСКНОЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ


    1. Установите неопускное стекло задней двери на уплотнитель неопускного стекла задней двери.

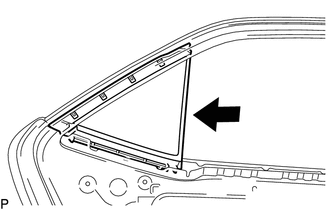

    2. A012K4X

      Установите неопускное стекло задней двери вместе с уплотнителем неопускного стекла задней двери, как показано на рисунке.

  20. УСТАНОВИТЕ НИЖНЮЮ РАМУ ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ

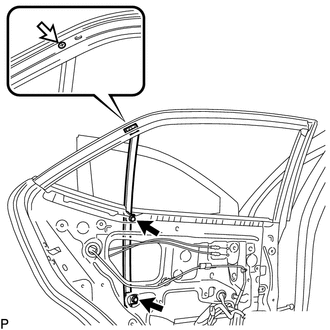

    1. A012M5A

      Установите нижнюю раму окна задней двери и закрепите ее 2 болтами и винтом.

  21. УСТАНОВИТЕ УПЛОТНЕНИЕ ВЕНТИЛЯЦИОННОГО КАНАЛА ЗАДНЕЙ ДВЕРИ № 1

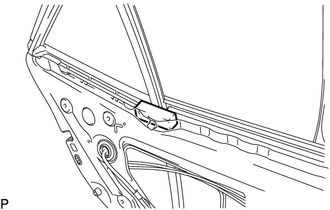

    1. A012KBK

      Установите уплотнение вентиляционного канала задней двери № 1.

  22. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЗАДНЕЙ ДВЕРИ

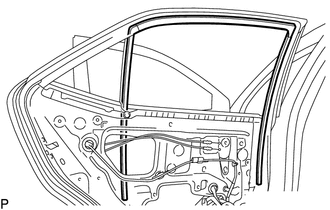

    1. A012GDW

      Установите направляющую стекла задней двери.

  23. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

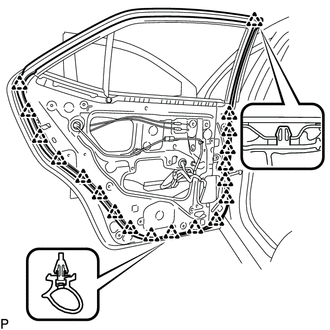

    1. A012JWO

      Введите в зацепление 19 фиксаторов и установите уплотнитель задней двери.

  24. УСТАНОВИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ


    1. Нанесите универсальную консистентную смазку на поверхности трения ограничителя открывания задней двери в сборе.

    2. Нанесите герметик-фиксатор на резьбу болта (A).

      Фиксатор
      Фирменный фиксатор 1324 от компании Toyota, Three Bond 1324 или аналогичный

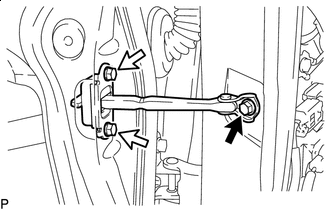

    3. A012JDUC01
      A012M0O Болт (A)
      A012L0C Болт (B)

      Установите ограничитель открывания задней двери в сборе и закрепите его 3 болтами.

      Torque:
      Болт (A)
      30 Н*м  { 306 кгс*см, 22 фунт-сила-фута }
      Болт (B)
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

  25. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ


    1. Наклейте новую бутиловую ленту на панель задней двери.

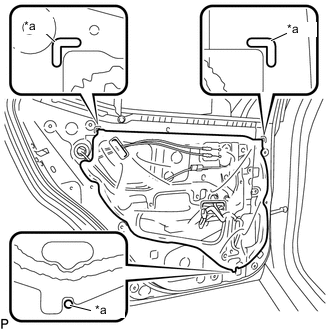

    2. A012N0ZC01
      *a Контрольная точка

      Проденьте трос дистанционного управления замком задней двери в сборе, внутренний трос замка задней двери в сборе и все разъемы через новую крышку технологического отверстия задней двери.

    3. Закрепите крышку технологического отверстия задней двери, используя контрольные точки на панели задней двери.

      Note

      Надежно закрепите крышку технологического отверстия задней двери, не допуская образования складок и пузырьков воздуха.

  26. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЗАДНЕЙ ДВЕРИ

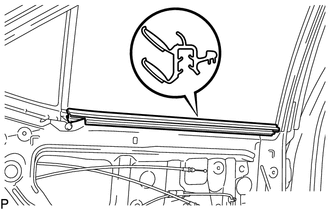

    1. A012FFK

      Установите внутренний уплотнитель стекла задней двери.

  27. УСТАНОВИТЕ ВНУТРЕННЮЮ РУЧКУ ЗАДНЕЙ ДВЕРИ В СБОРЕ

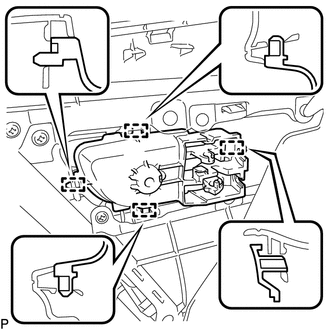

    1. A012N79

      Установите внутреннюю ручку задней двери в сборе на панель облицовки задней двери в сборе и закрепите 4 направляющими.

  28. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЗАДНЕЙ ДВЕРИ

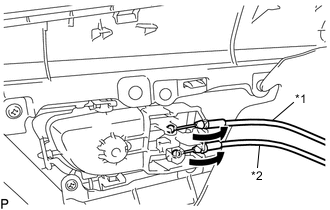

    1. A012KD2C01
      *1 Внутренний трос замка задней двери в сборе
      *2 Трос дистанционного управления замком задней двери в сборе

      Подсоедините трос дистанционного управления замком задней двери в сборе и внутренний трос замка задней двери в сборе.

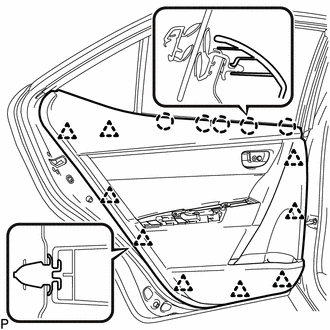

    2. A012IAE

      Установите панель облицовки задней двери в сборе и предварительно закрепите 5 захватами.

    3. Установите панель облицовки задней двери в сборе и введите в зацепление 9 фиксаторов.

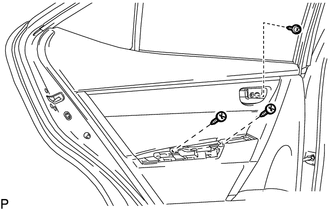

    4. A012IH4

      Вверните 3 винта.

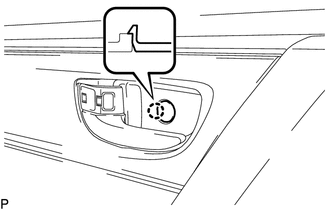

    5. A012IJC

      Закройте крышку, введя в зацепление захват.

  29. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками)


    1. Подсоедините разъем.

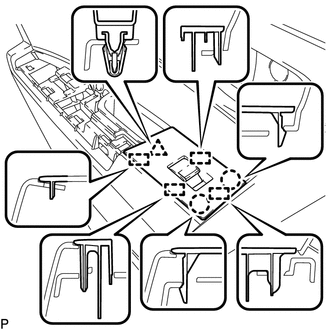

    2. A012MPN

      Установите переключатель электрического стеклоподъемника задней двери в сборе вместе с опорной панелью подлокотника задней двери и введите в зацепление 4 направляющих, 2 захвата и фиксатор.

  30. УСТАНОВИТЕ ВЕРХНЮЮ ОПОРНУЮ ПАНЕЛЬ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ (для моделей без электрических стеклоподъемников)

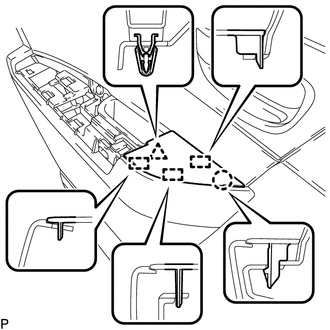

    1. A012KOF

      Установите верхнюю опорную панель подлокотника задней двери и введите в зацепление 3 направляющих, захват и фиксатор.

  31. УСТАНОВИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)

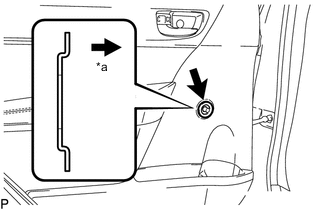

    1. A012G5FC01
      *a Внутри автомобиля

      Установите пластину внутренней ручки стеклоподъемника задней двери.

    2. Установите пружинное стопорное кольцо вала ручки стеклоподъемника задней двери на ручку стеклоподъемника задней двери в сборе.

    3. Полностью закройте окно задней двери.

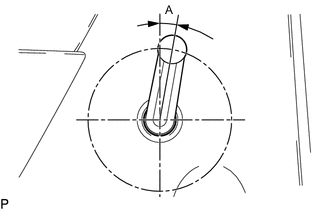

    4. A012FHZN01

      Установите ручку стеклоподъемника задней двери, закрепив ее пружинным стопорным кольцом под углом, указанным на рисунке.

      Область Расстояние
      A 5° - 15°

  32. УСТАНОВИТЬ ЗАДНИЙ ПОДЛОКОТНИК В СБОРЕ

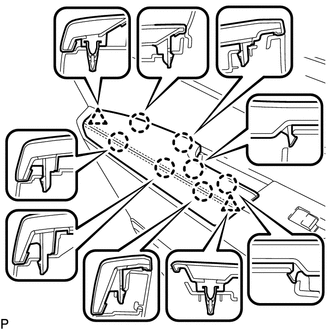

    1. A012JIM

      Введите в зацепление 7 захватов и 2 фиксатора для установки подлокотника заднего сиденья.

  33. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с электрическими стеклоподъемниками)

    Note

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесь Click here

  34. ПРОВЕРЬТЕ РАБОТУ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей с электрическими стеклоподъемниками)

    Нажмите здесь Click here
