ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ (для моделей с кузовом типа "седан") УЗЛЫ И ДЕТАЛИ

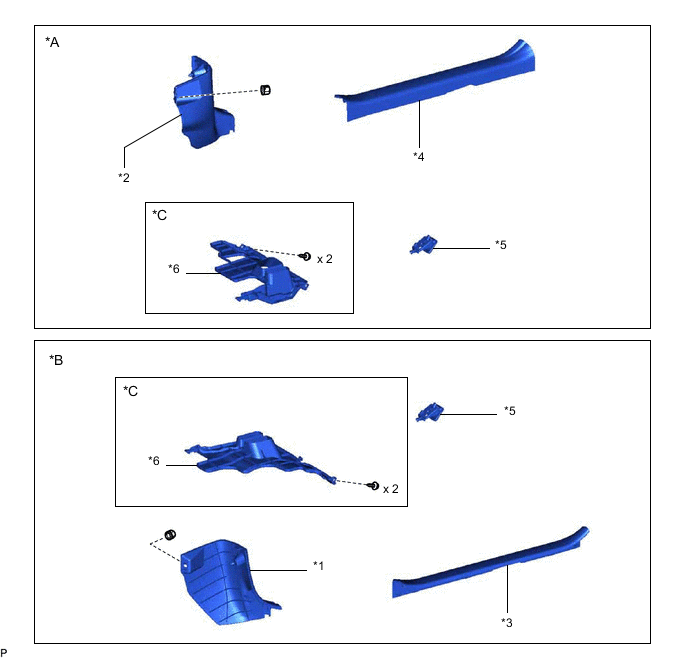

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | Для моделей с левосторонним рулевым управлением |
| *C | Для моделей с нижней крышкой панели приборов | - | - |
| *1 | БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА С ЛЕВОЙ СТОРОНЫ КОЖУХА | *2 | БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА С ПРАВОЙ СТОРОНЫ КОЖУХА |
| *3 | ОПОРНАЯ НАКЛАДКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ | *4 | ОПОРНАЯ НАКЛАДКА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
| *5 | РЫЧАГ УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ | *6 | НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |

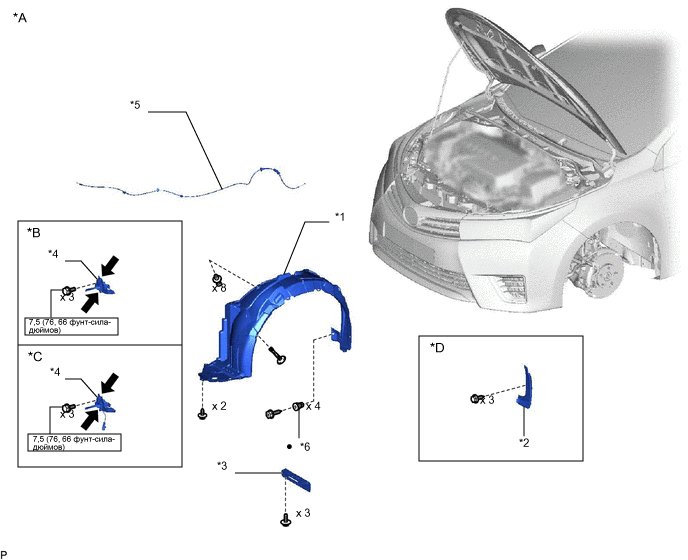

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением. | *B | Для моделей без выключателя освещения проема капота двигателя: |
| *C | Для моделей с выключателем освещения проема капота двигателя: | *D | для моделей с брызговиками |
| *1 | ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК | *2 | БРЫЗГОВИК ПЕРЕДНЕГО ЛЕВОГО КРЫЛА |
| *3 | НАКЛАДКА УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА | *4 | ЗАМОК КАПОТА В СБОРЕ |
| *5 | ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ | *6 | УПЛОТНИТЕЛЬНАЯ ШАЙБА |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
 |
Универсальная консистентная смазка | - | - |

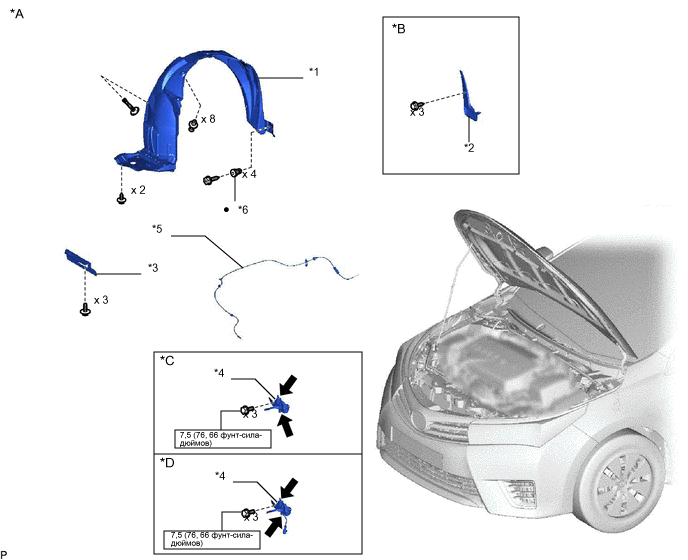

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с брызговиками |
| *C | Для моделей без выключателя освещения проема капота двигателя: | *D | Для моделей с выключателем освещения проема капота двигателя: |
| *1 | ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК | *2 | БРЫЗГОВИК ПРАВОГО ПЕРЕДНЕГО КРЫЛА |
| *3 | НАКЛАДКА УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА | *4 | ЗАМОК КАПОТА В СБОРЕ |
| *5 | ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ | *6 | УПЛОТНИТЕЛЬНАЯ ШАЙБА |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Универсальная консистентная смазка | - | - |
