СИСТЕМА ОБОГРЕВАТЕЛЕЙ СТЕКОЛ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "хэтчбэк": | - | - |
| *1 | РЕЛЕ ОБОГРЕВАТЕЛЯ СТЕКЛА | *2 | СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (НИТЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DEF |
- | - |
ИЛЛЮСТРАЦИЯ

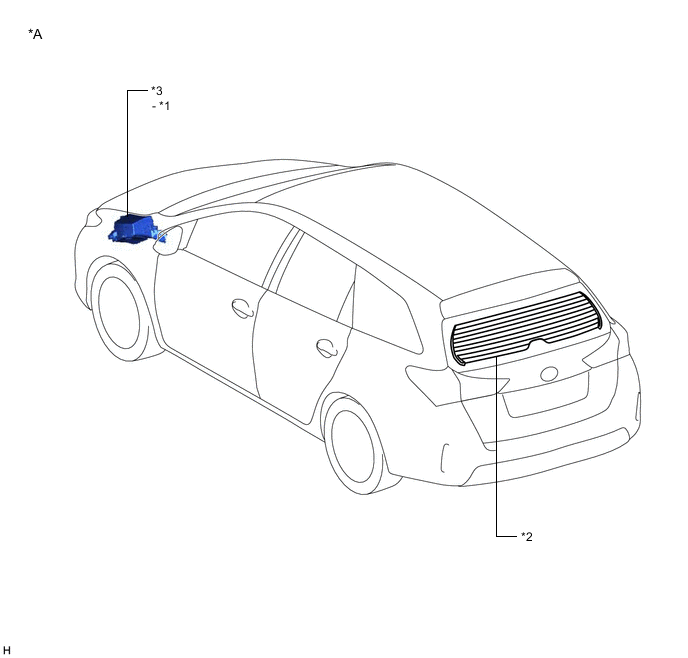

| *A | Для моделей с кузовом типа "универсал" | - | - |
| *1 | РЕЛЕ ОБОГРЕВАТЕЛЯ СТЕКЛА | *2 | СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (НИТЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DEF |
- | - |
ИЛЛЮСТРАЦИЯ

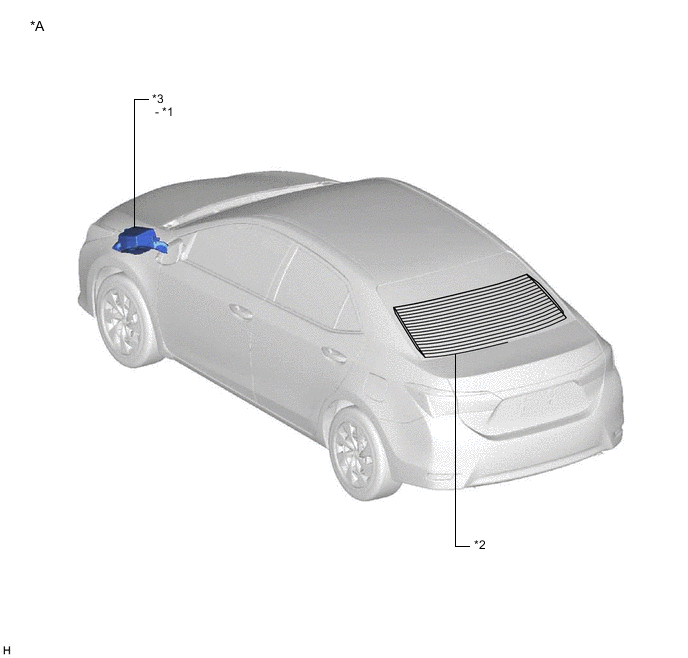

| *A | Для моделей с кузовом типа "седан" | - | - |
| *1 | РЕЛЕ ОБОГРЕВАТЕЛЯ СТЕКЛА | *2 | ПРОВЕРЬТЕ ОКОННОЕ СТЕКЛО (НИТЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DEF |
- | - |
ИЛЛЮСТРАЦИЯ

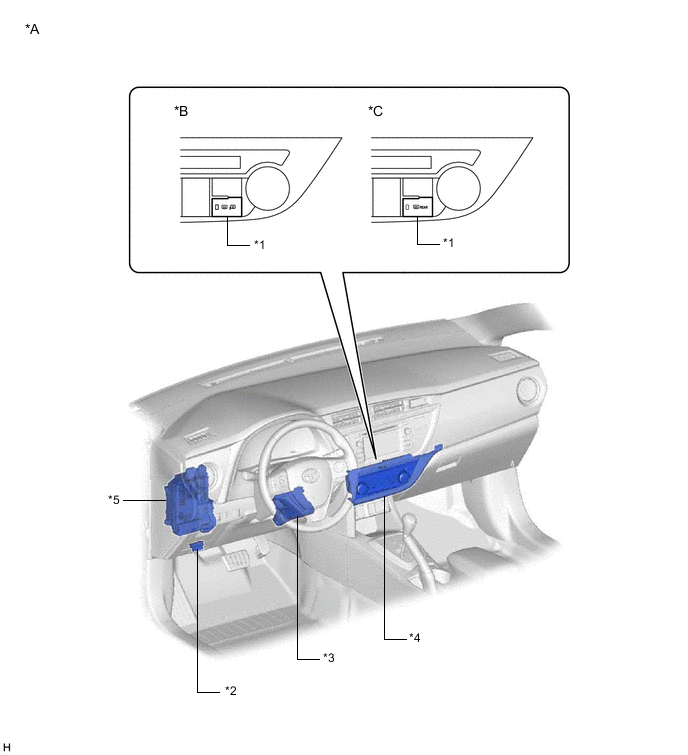

| *A | Для моделей с автоматическим кондиционером и левосторонним рулевым управлением: | *B | для моделей с обогревателем зеркала |
| *C | для моделей без обогревателей зеркал | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ | *2 | DLC3 |
| *3 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *4 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ HTR-IG |
- | - |
ИЛЛЮСТРАЦИЯ

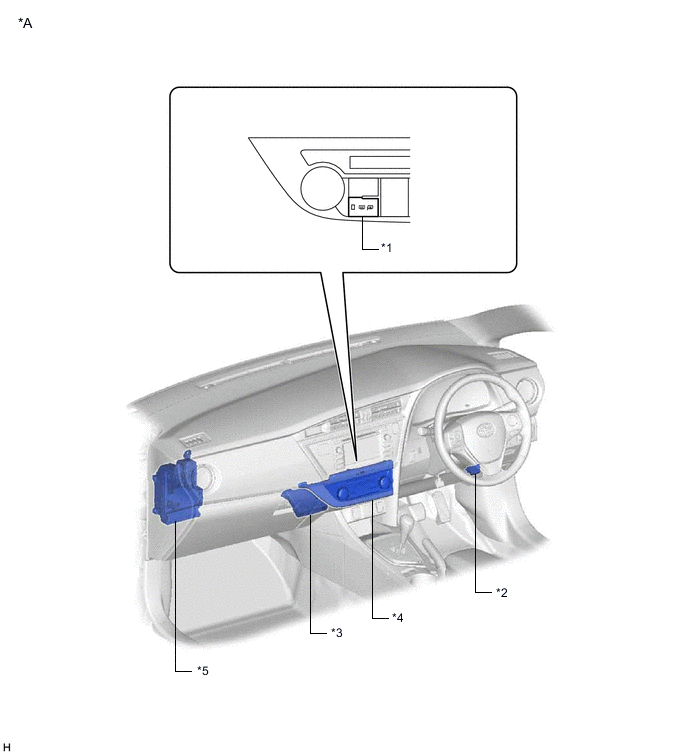

| *A | Для моделей с правосторонним рулевым управлением и автоматической системой кондиционирования | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ | *2 | DLC3 |
| *3 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *4 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ HTR-IG |
- | - |
ИЛЛЮСТРАЦИЯ

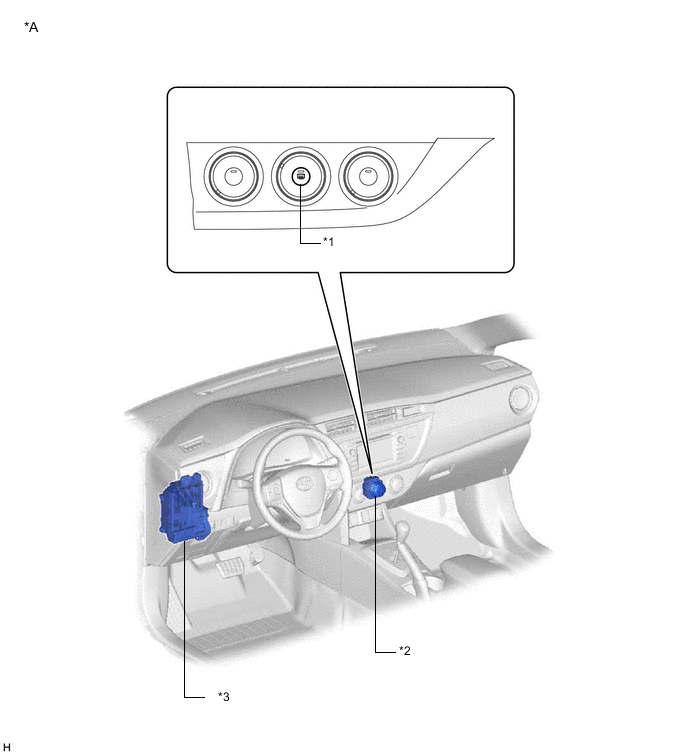

| *A | Для моделей с левосторонним рулевым управлением и системой кондиционирования с ручным управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ | *2 | РУЧКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ № 2 |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ HTR-IG |
- | - |
ИЛЛЮСТРАЦИЯ

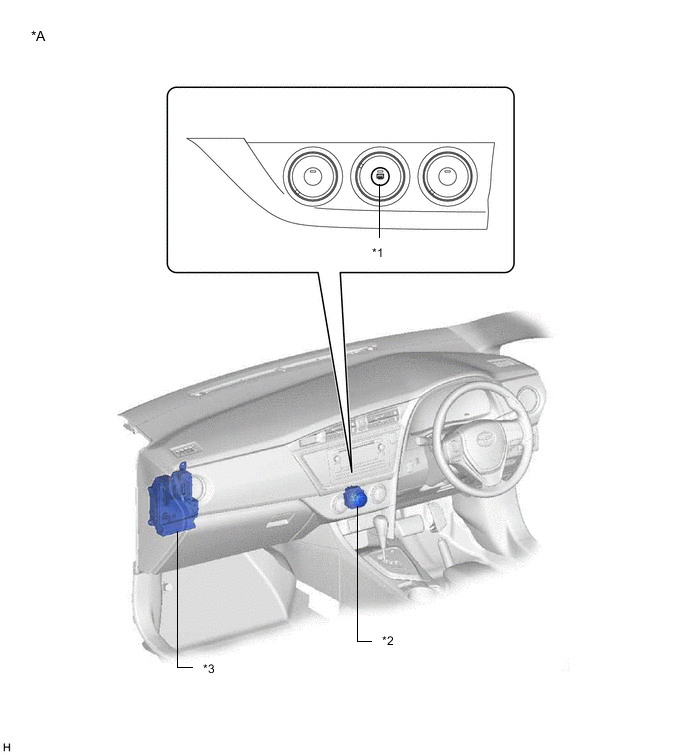

| *A | Для моделей с правосторонним рулевым управлением и системой кондиционирования с ручным управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ | *2 | РУЧКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ № 2 |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ HTR-IG |
- | - |
