СИСТЕМА ОБОГРЕВАТЕЛЕЙ СТЕКОЛ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

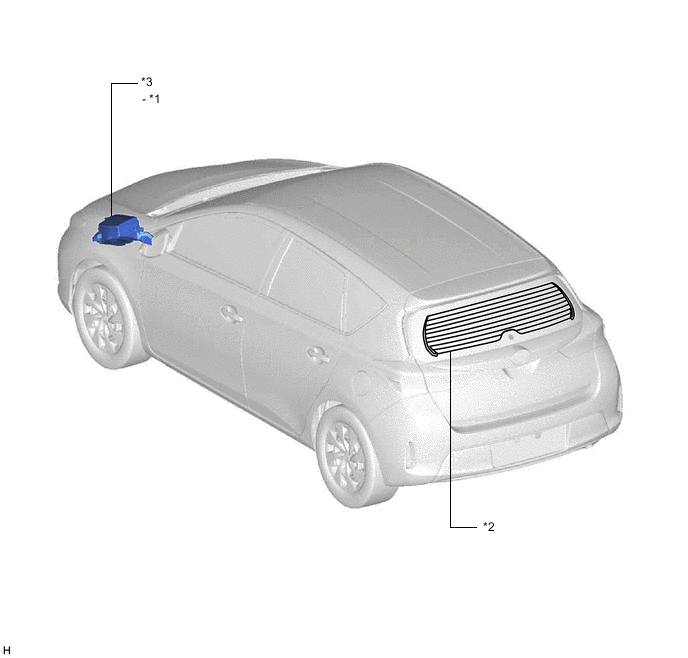

ИЛЛЮСТРАЦИЯ
| *1 | РЕЛЕ ОБОГРЕВАТЕЛЯ СТЕКЛА | *2 | СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (НИТЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DEF |
- | - |

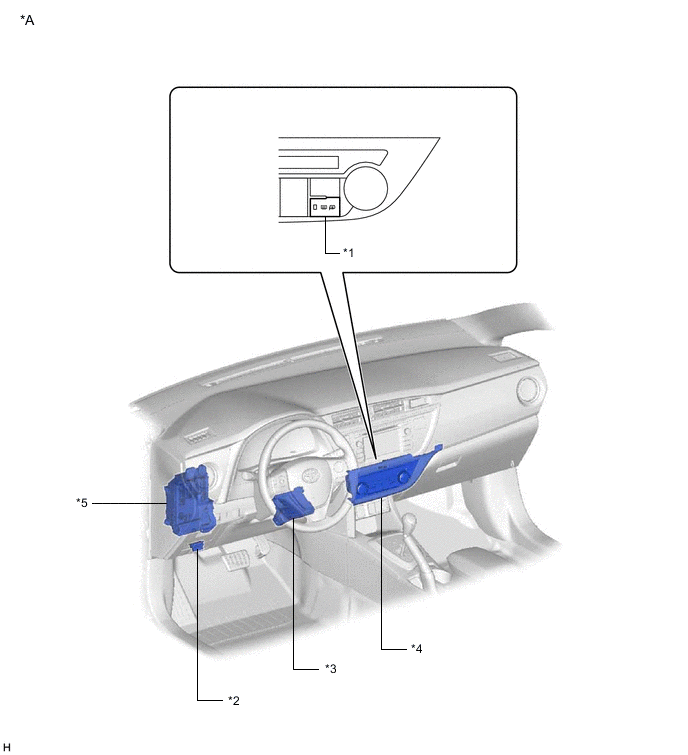

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением. | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ | *2 | DLC3 |
| *3 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *4 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ HTR-IG |
- | - |

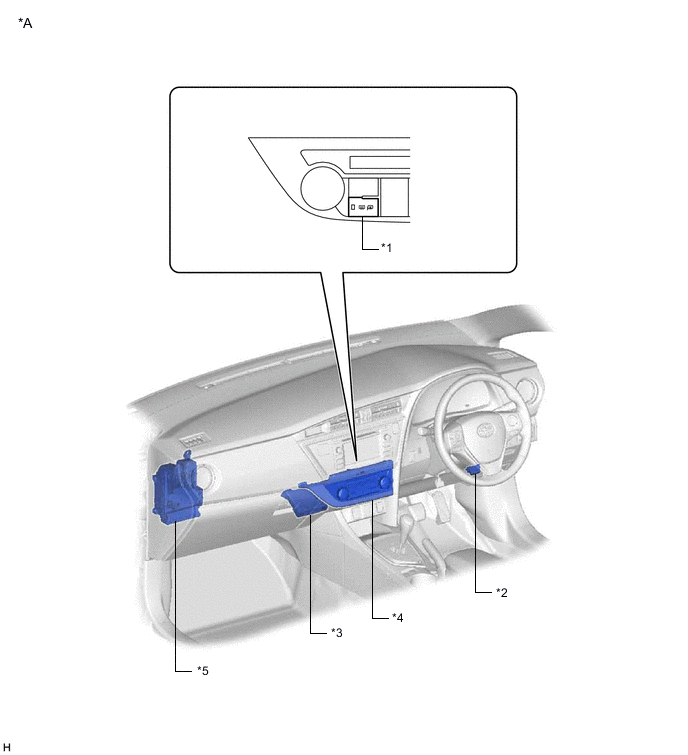

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ | *2 | DLC3 |
| *3 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *4 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ HTR-IG |
- | - |
