НЕПОДВИЖНОЕ СТЕКЛО ЛЮКА (для моделей с кузовом типа "универсал") УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ПЕРЕДНИЙ МОЛДИНГ ПРОЗРАЧНОГО ЛЮКА

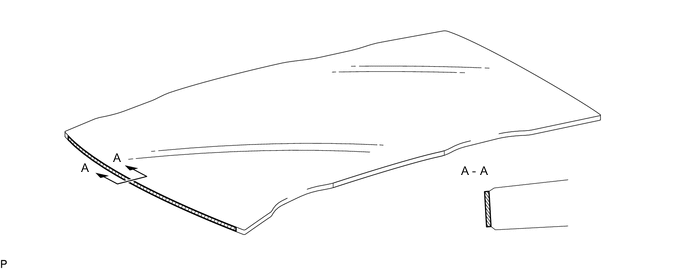

    1. С помощью кисти или губки нанесите грунтовку G на контактную поверхность нового переднего молдинга прозрачного люка.

      A01LZNNC01
      A01M1XR Грунтовка "G" - -

      Note


      • Не наносите слишком большое количество грунтовки G.

      • Дайте грунтовке G высохнуть не менее 3 минут.

      • Удалите излишки грунтовки G.

      Tech Tips

      При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

    2. Установите новый передний молдинг прозрачного люка на стекло люка, как показано на рисунке.

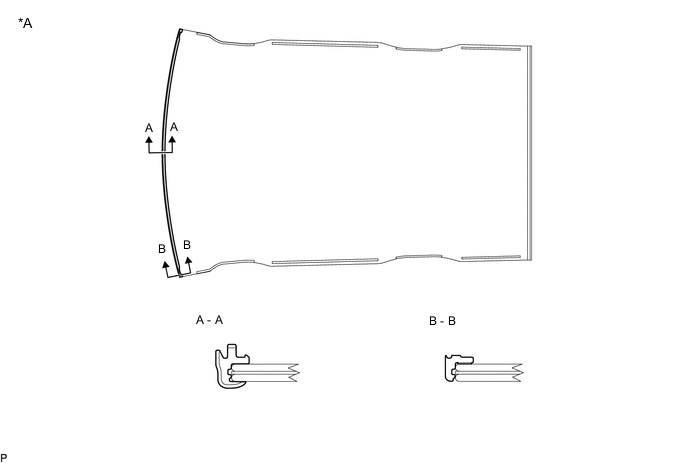

      A01M2N6C01
      *A Задняя сторона - -

  2. УСТАНОВИТЕ ЗАДНИЙ МОЛДИНГ ПРОЗРАЧНОГО ЛЮКА


    1. С помощью кисти или губки нанесите грунтовку G на контактную поверхность нового заднего молдинга прозрачного люка.

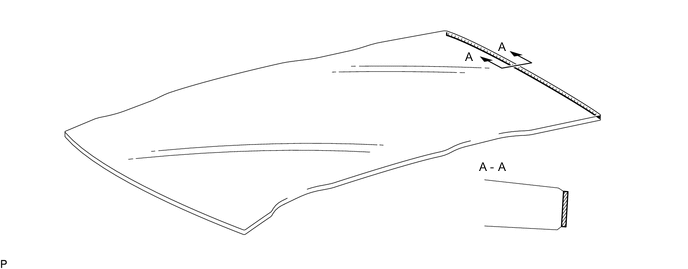

      A01LWXIC01
      A01M1XR Грунтовка "G" - -

      Note


      • Не наносите слишком большое количество грунтовки G.

      • Дайте грунтовке G высохнуть не менее 3 минут.

      • Удалите излишки грунтовки G.

      Tech Tips

      При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

    2. Установите новый задний молдинг прозрачного люка на стекло люка, как показано на рисунке.

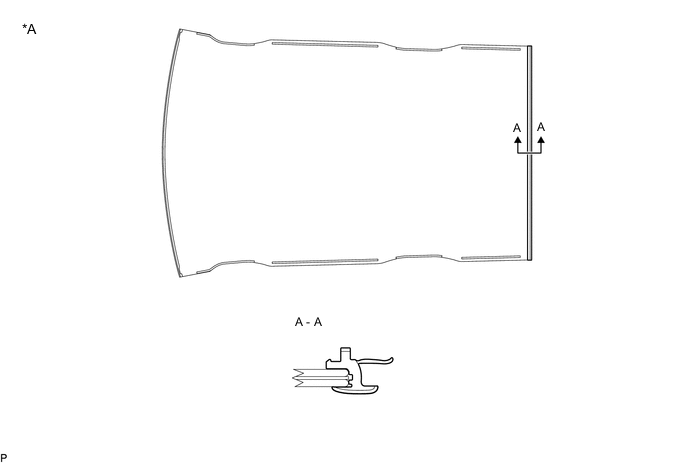

      A01LVZCC01
      *A Задняя сторона - -

  3. УСТАНОВИТЕ УПЛОТНИТЕЛЬ КОЖУХА ЛЮКА


    1. С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность 2 новых уплотнителей кожуха люка.

      Note


      • Не наносите слишком большое количество грунтовки G.

      • Дайте грунтовке G высохнуть не менее 3 минут.

      • Удалите излишки грунтовки G.

      Tech Tips

      При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

    2. Установите 2 новых уплотнителя кожуха люка на стекло люка, как показано на рисунке.

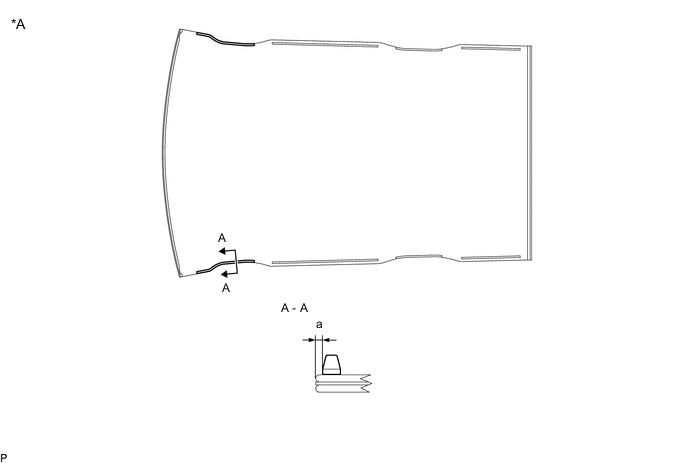

      A01LWQJC01
      *A Задняя сторона - -
      Номинальный размер
      Участок Размер
      a 2,0 мм (0,0787 дюйма)

  4. УСТАНОВИТЕ УПЛОТНИТЕЛЬ СТЕКЛА КРЫШИ № 1


    1. С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность 2 новых уплотнителей стекла крыши № 1.

      Note


      • Не наносите слишком большое количество грунтовки G.

      • Дайте грунтовке G высохнуть не менее 3 минут.

      • Удалите излишки грунтовки G.

      Tech Tips

      При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

    2. Установите 2 новых уплотнителя стекла крыши № 1 на стекло люка, как показано на рисунке.

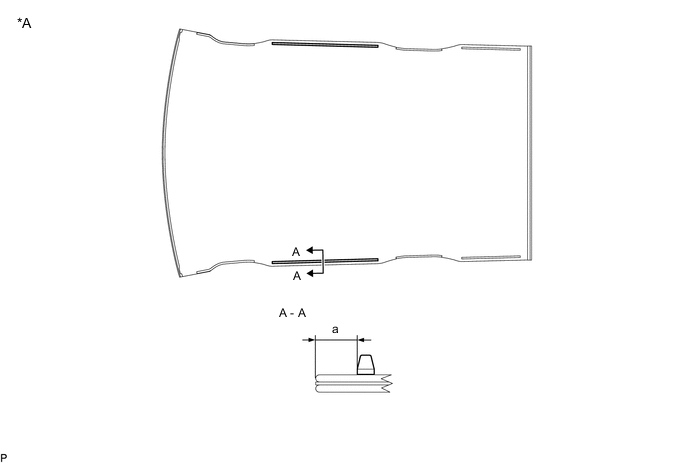

      A01LYFQC01
      *A Задняя сторона - -
      Номинальный размер
      Участок Размер
      a 11,9 мм (0,469 дюйма)

  5. УСТАНОВИТЕ УПЛОТНИТЕЛЬ СТЕКЛА КРЫШИ № 2


    1. С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность 2 новых уплотнителей стекла крыши № 2.

      Note


      • Не наносите слишком большое количество грунтовки G.

      • Дайте грунтовке G высохнуть не менее 3 минут.

      • Удалите излишки грунтовки G.

      Tech Tips

      При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

    2. Установите 2 новых уплотнителя стекла крыши № 2 на стекло люка, как показано на рисунке.

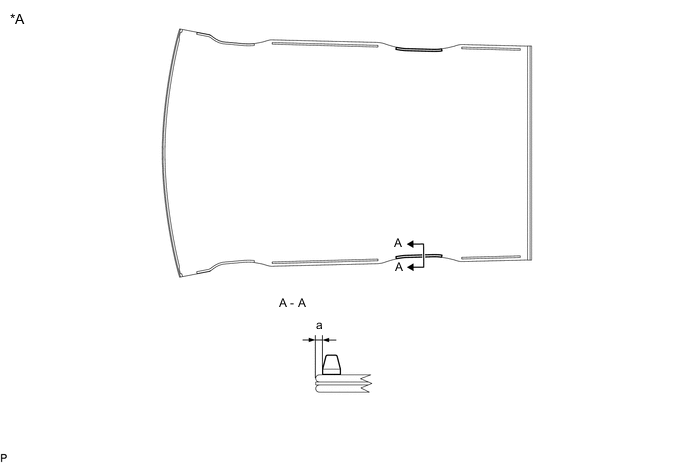

      A01M19PC01
      *A Задняя сторона - -
      Номинальный размер
      Участок Размер
      a 2,0 мм (0,0787 дюйма)

  6. УСТАНОВИТЕ УПЛОТНИТЕЛЬ СТЕКЛА КРЫШИ № 3


    1. С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность 2 новых уплотнителей стекла крыши № 3.

      Note


      • Не наносите слишком большое количество грунтовки G.

      • Дайте грунтовке G высохнуть не менее 3 минут.

      • Удалите излишки грунтовки G.

      Tech Tips

      При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

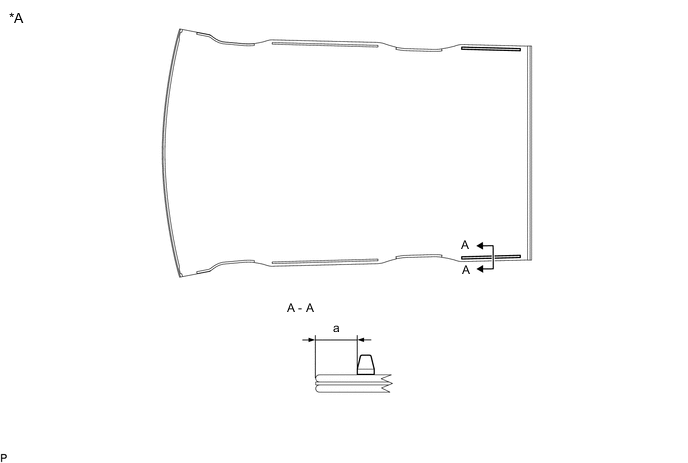

    2. Установите 2 новых уплотнителя стекла крыши № 3 на стекло люка, как показано на рисунке.

      A01LWFNC01
      *A Задняя сторона - -
      Номинальный размер
      Участок Размер
      a 12,8 мм (0,504 дюйма)

  7. УСТАНОВИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ ДЕРЖАТЕЛЯ ВЕТРОВОГО СТЕКЛА


    1. С помощью кисти или губки нанесите грунтовку G на место установки 2 защитных элементов верхней части ветрового стекла.

      Note


      • Не наносите слишком большое количество грунтовки G.

      • Дайте грунтовке G высохнуть не менее 3 минут.

      • Удалите излишки грунтовки G.

      Tech Tips

      При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

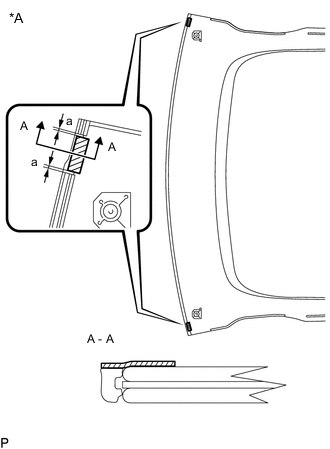

    2. A01M2A0C01
      *A Задняя сторона
      A01M1XR Защитный элемент держателя ветрового стекла

      Установите 2 новых защитных элемента ветрового стекла на окно люка, как показано на рисунке.

      Номинальный размер
      Участок Размер
      a 2,0 мм (0,0787 дюйма)

  8. УСТАНОВИТЕ СТЕКЛО ЛЮКА № 1

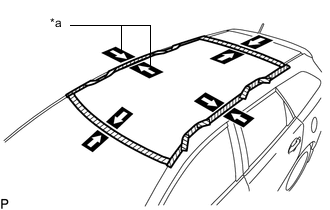

    1. A01LVELC01
      *a Метка

      Расположите стекло люка № 1 в сборе.


      1. С помощью вакуумных присосок расположите стекло люка № 1 в сборе требуемым образом.

      2. Убедитесь, что вся поверхность соприкосновения по краю стекла люка № 1 является абсолютно ровной.

      3. Совместите метки на стекле люка № 1 в сборе и кузове автомобиля.

        Note

        Убедитесь, что фиксаторы стекла люка надежно закреплены на кузове автомобиля.

      4. Снимите стекло люка № 1.

    2. С помощью кисти нанесите грунтовку "M" на установочную поверхность на кузове автомобиля.

      Note


      • Не следует наносить грунтовку "M" на герметик.

      • Не наносите чрезмерное количество грунтовки "M".

      • Просушите грунтовочное покрытие M в течение, по крайней мере, 3 минут.

      • Остатки грунтовки "M" необходимо выбросить.

      Tech Tips

      При случайном попадании грунтовки M на поверхности, которые не предназначены для этого, удалите грунтовку до ее высыхания с помощью чистого куска ткани.

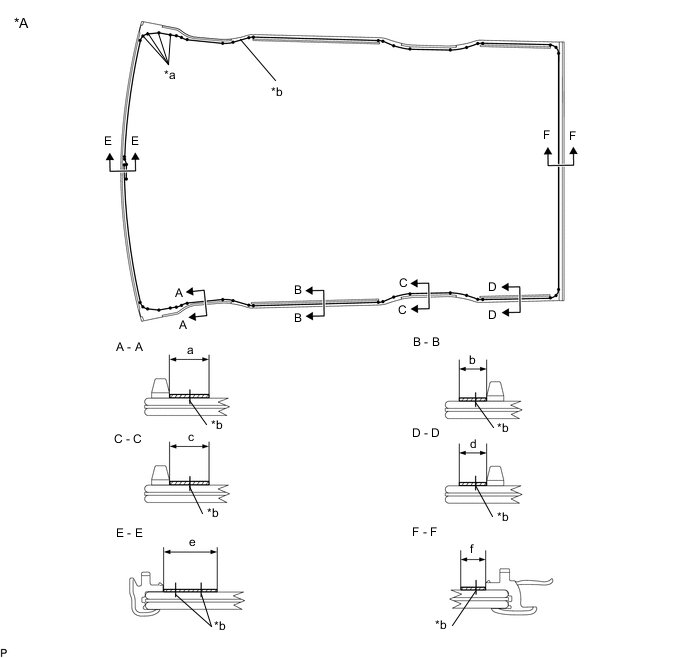

    3. С помощью кисти или губки нанесите грунтовку "G" на участок нанесения герметика-фиксатора.

      A01M1F6C01
      *A Задняя сторона - -
      *a Направляющий керамический паз для герметика-фиксатора *b Направляющая ось герметика-фиксатора
      A01M1XR Грунтовка "G" - -
      Номинальный размер
      Участок Размер
      a 11,0 мм (0,433 дюйма) или более
      b 11,0 мм (0,433 дюйма) или более
      c 11,0 мм (0,433 дюйма) или более
      d 11,0 мм (0,433 дюйма) или более
      e 19,0 мм (0,748 дюйма) или более
      f 11,0 мм (0,433 дюйма) или более

      Note


      • Не наносите слишком большое количество грунтовки G.

      • Дайте грунтовке G высохнуть не менее 3 минут.

      • Удалите излишки грунтовки G.

      Tech Tips

      При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку G до ее высыхания с помощью чистого куска ткани.

    4. Нанесите герметик на стекло люка № 1.

      Герметик-фиксатор
      Фирменный герметик для ветровых стекол компании Тойота или аналогичный

      1. A01LVY5C28
        *a Сопло

        Срежьте кончик наконечника баллона, как показано на рисунке.

        Номинальный размер
        Участок Размер
        a 12,0 мм (0,472 дюйма)
        b 8,0 мм (0,315 дюйма)

        Tech Tips

        После этого весь герметик-фиксатор следует использовать в течение времени, указанного в таблице ниже.

        Время использования
        Температура Время использования
        35°C (95°F) 15 мин
        20°C (68°F) 1 час 40 минут
        5°C (41°F) 8 часов

      2. Вставьте баллон в пистолет для нанесения герметизирующего состава.

      3. Нанесите герметик на стекло люка № 1, как показано на рисунке.

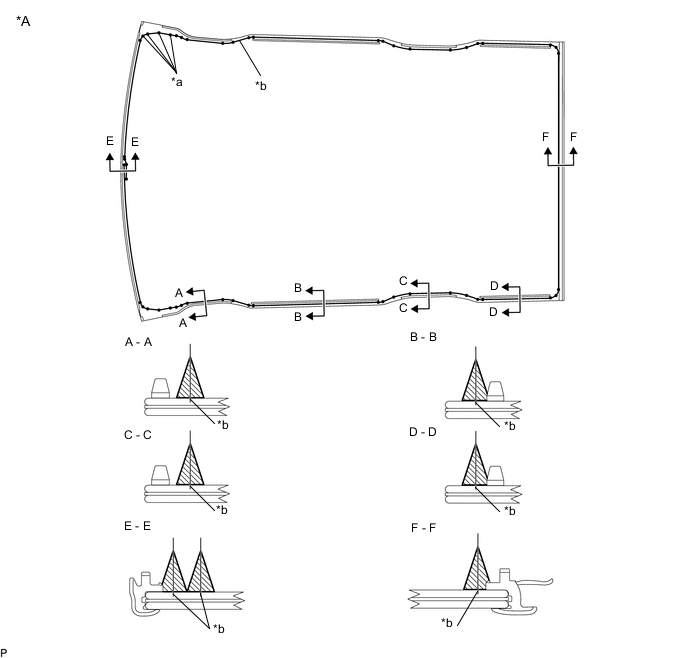

        A01M100C01
        *A Задняя сторона - -
        *a Направляющий керамический паз для герметика-фиксатора *b Направляющая ось герметика-фиксатора
        A01M1XR Герметик - -

    5. Установите стекло люка № 1.


      1. A01LVELC01
        *a Метка

        С помощью вакуумных присосок расположите стекло люка № 1, выровняв его по меткам, и аккуратно надавите на него по краям.

        Note


        • Убедитесь, что фиксаторы стекла люка надежно закреплены на кузове автомобиля.

        • Проверьте зазор между кузовом автомобиля и стеклом люка № 1.

      2. Аккуратно надавите на переднюю поверхность стекла люка № 1 в сборе, чтобы гарантировать его надежную фиксацию на кузове автомобиля.

        Tech Tips

        Нажмите на стекло с усилием не менее 98 Н (10 кгс, 22,0 фунт-силы).

      3. Удалите все выступающие излишки герметика скребком.

      4. Зафиксируйте стекло люка № 1 с помощью защитной клейкой ленты, пока герметик-фиксатор не затвердеет.

        Note

        Не приводите автомобиль в движение в течение времени, указанного в таблице ниже.

        Минимальное время
        Температура Минимальный период времени до движения автомобиля
        35°C (95°F) 7 часов
        20°C (68°F) 12 часов
        5°C (41°F) 52 часа

  9. УСТАНОВИТЕ ЛЕВУЮ ШТАНГУ БАГАЖНИКА НА КРЫШЕ В СБОРЕ

    Нажмите здесь Click here

  10. УСТАНОВИТЕ ПРАВУЮ ШТАНГУ БАГАЖНИКА НА КРЫШЕ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  11. УСТАНОВИТЕ КОЖУХ ЛЮКА В СБОРЕ

    Нажмите здесь Click here
