НЕПОДВИЖНОЕ СТЕКЛО ЛЮКА (для моделей с кузовом типа "универсал") СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ КОЖУХ ЛЮКА В СБОРЕ

   Нажмите здесь Click here

2. СНИМИТЕ ЛЕВУЮ ШТАНГУ БАГАЖНИКА НА КРЫШЕ В СБОРЕ

   Нажмите здесь Click here

3. СНИМИТЕ ПРАВУЮ ШТАНГУ БАГАЖНИКА НА КРЫШЕ В СБОРЕ

   Tech Tips

   Выполните действия в том же порядке, что и для левой стороны.

4. СНИМИТЕ СТЕКЛО ЛЮКА № 1




   1.

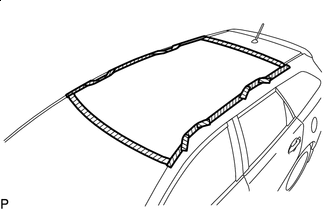

      Защитная клейкая лента

      Наклейте защитную ленту на кузов по контуру установки стекла люка № 1 для защиты его от царапин.

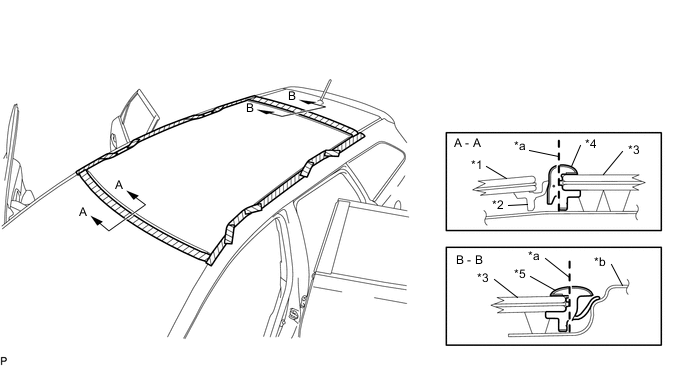

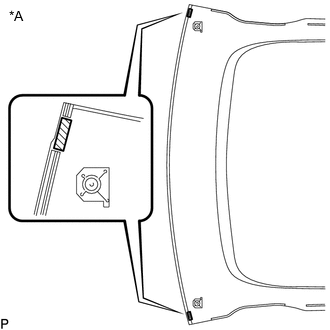

   2. Обрежьте ножом передний молдинг прозрачного люка и задний молдинг прозрачного люка, как показано на рисунке.



      *1	Ветровое стекло	*2	Наружный молдинг ветрового стекла
      *3	Стекло люка	*4	Передний молдинг прозрачного люка
      *5	Задний молдинг прозрачного люка	-	-
      *a	Разрезать	*b	Кузов автомобиля

      Note

      Соблюдайте осторожность, чтобы не повредить стекло люка, наружный молдинг ветрового стекла и кузов автомобиля.

   3.

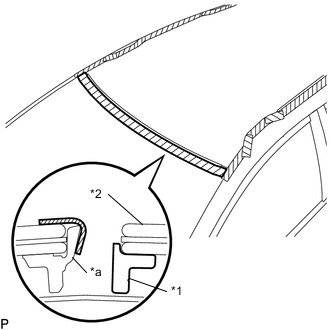

      *1	Передний молдинг прозрачного люка
      *2	Стекло люка
      *a	Кромка наружного молдинга ветрового стекла
      	Защитная клейкая лента

      Отогните кромку наружного молдинга ветрового стекла и закрепите ее защитной клейкой лентой.

   4.

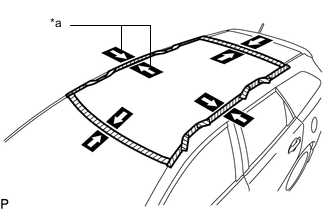

      *a

      Метка

      Нанесите метки на стекло люка № 1 в сборе и кузов автомобиля в местах, указанных на рисунке.

      Tech Tips

      Если стекло люка не планируется использовать повторно, наносить метки не требуется.

   5.

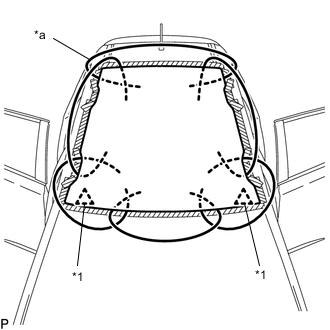

      *1	Фиксатор стекла люка
      *a	Струнная проволока

      Пропустите струнную проволоку между кузовом автомобиля и стеклом люка № 1 из салона.

      Note

      Старайтесь тянуть струнную проволоку не в вертикальном, а в горизонтальном направлении.

   6. Привяжите оба конца проволоки к деревянным брускам или аналогичным предметам, которые могут служить рукоятками.

   7. Срежьте герметик, протянув струнную проволоку вокруг стекла люка № 1.

      Note

      При снятии стекла люка № 1 соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие, а также внутреннюю и наружную декоративную отделку.

   8.

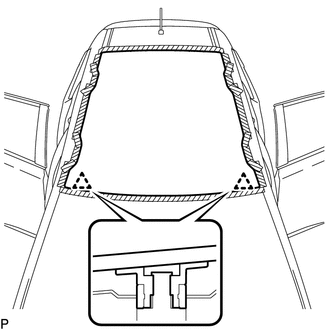

      Используя вакуумные присоски, освободите 2 фиксатора стекла люка и снимите стекло люка № 1.

      Note




      • Во избежание падения стекла люка № 1 при выполнении данной процедуры удерживайте стекло люка № 1 с помощью вакуумных присосок.

      • Соблюдайте осторожность, чтобы не уронить стекло люка № 1.

      • При снятии стекла люка № 1 следует оставлять как можно больше герметика на кузове автомобиля.

5. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ ДЕРЖАТЕЛЯ ВЕТРОВОГО СТЕКЛА




   1. При повторном использовании стекла люка:



      1.

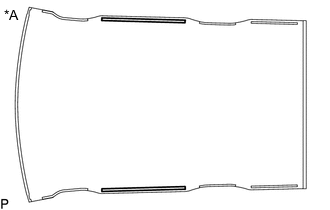

         *A	Задняя сторона

         С помощью скребка снимите 2 защитных элемента держателя ветрового стекла.

         Note




         • Соблюдайте осторожность, чтобы не повредить стекло люка.

         • Обязательно замените защитные элементы держателя ветрового стекла.

6. СНИМИТЕ ПЕРЕДНИЙ МОЛДИНГ ПРОЗРАЧНОГО ЛЮКА




   1. При повторном использовании стекла люка:



      1.

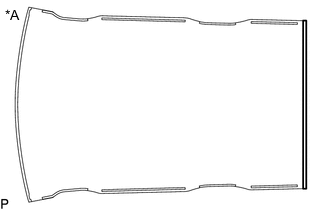

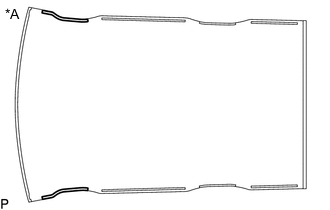

         *A	Задняя сторона

         С помощью скребка удалите передний молдинг прозрачного люка.

         Note




         • Соблюдайте осторожность, чтобы не повредить стекло люка.

         • Обязательно заменяйте передний молдинг прозрачного люка новым молдингом.

7. СНИМИТЕ ЗАДНИЙ МОЛДИНГ ПРОЗРАЧНОГО ЛЮКА




   1. При повторном использовании стекла люка:



      1.

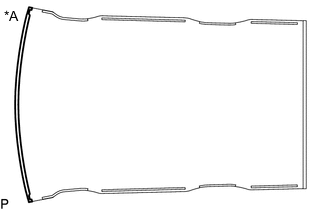

         *A	Задняя сторона

         С помощью скребка удалите задний молдинг прозрачного люка.

         Note




         • Соблюдайте осторожность, чтобы не повредить стекло люка.

         • Обязательно заменяйте задний молдинг прозрачного люка новым молдингом.

8. СНИМИТЕ УПЛОТНИТЕЛЬ КОЖУХА ЛЮКА




   1. При повторном использовании стекла люка:



      1.

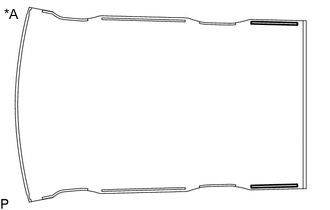

         *A	Задняя сторона

         С помощью скребка снимите 2 уплотнителя кожуха люка.

         Note




         • Соблюдайте осторожность, чтобы не повредить стекло люка.

         • Обязательно заменяйте уплотнители кожуха люка новыми уплотнителями.

9. СНИМИТЕ УПЛОТНИТЕЛЬ СТЕКЛА КРЫШИ № 1




   1. При повторном использовании стекла люка:



      1.

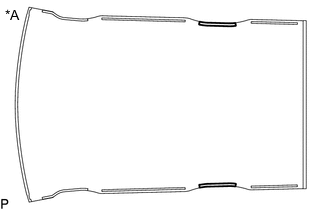

         *A	Задняя сторона

         С помощью скребка снимите 2 уплотнителя стекла крыши № 1.

         Note




         • Соблюдайте осторожность, чтобы не повредить стекло люка.

         • Обязательно заменяйте уплотнители стекла крыши № 1 новыми уплотнителями.

10. СНИМИТЕ УПЛОТНИТЕЛЬ СТЕКЛА КРЫШИ № 2




    1. При повторном использовании стекла люка:



       1.

          *A	Задняя сторона

          С помощью скребка снимите 2 уплотнителя стекла крыши № 2.

          Note




          • Соблюдайте осторожность, чтобы не повредить стекло люка.

          • Обязательно заменяйте уплотнители стекла крыши № 2 новыми уплотнителями.

11. СНИМИТЕ УПЛОТНИТЕЛЬ СТЕКЛА КРЫШИ № 3




    1. При повторном использовании стекла люка:



       1.

          *A	Задняя сторона

          С помощью скребка снимите 2 уплотнителя стекла крыши № 3.

          Note




          • Соблюдайте осторожность, чтобы не повредить стекло люка.

          • Обязательно заменяйте уплотнители стекла крыши № 3 новыми уплотнителями.

12. ОЧИСТИТЕ СТЕКЛО ЛЮКА




    1. С помощью скребка удалите остатки герметика со стекла люка.

       Note

       Соблюдайте осторожность, чтобы не повредить стекло люка.

    2.

       Очистите наружную кромку стекла люка не оставляющим осадка растворителем.

       Note




       • Не прикасайтесь к поверхности стекла люка после его очистки.

       • Соблюдайте осторожность, чтобы не повредить стекло люка.

       • Даже при использовании нового стекла крыши его следует очистить растворителем, не содержащим смолистых веществ.

13. ОЧИСТИТЕ ПОВЕРХНОСТЬ КУЗОВА АВТОМОБИЛЯ

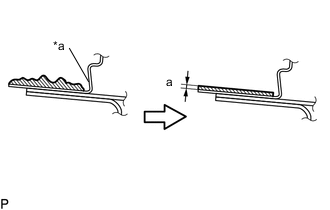

    1.

       *a	Кузов автомобиля
       	Герметик-фиксатор

       Очистите и сформируйте поверхности соприкосновения кузова.

       Номинальный размер
       Участок Размер a 1,0 мм (0,0394 дюйма) или более




       1. С помощью ножа срежьте все лишние участки герметика с поверхностей соприкосновения кузова автомобиля, как показано на рисунке.

          Note

          Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

          Tech Tips

          Следует оставлять максимально возможное количество герметика-фиксатора на кузове автомобиля.

       2. С помощью куска ткани, пропитанного растворителем, не содержащим смолистых веществ, очистите контактные поверхности на кузове.

          Tech Tips

          Кузов автомобиля следует очистить, даже если удален весь герметик-фиксатор.
