ВЕТРОВОЕ СТЕКЛО СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ КРЫШКУ НАСАДКИ РЫЧАГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

    Нажмите здесь Click here

  2. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

    Нажмите здесь Click here

  3. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

    Нажмите здесь Click here

  4. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ (для моделей с кузовом типа "хэтчбэк", "универсал")

    Нажмите здесь Click here

  5. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ (для моделей с кузовом типа "хэтчбэк", "универсал")

    Нажмите здесь Click here

  6. СНИМИТЕ ЗАЩИТУ ЛЕВОЙ ПЕРЕДНЕЙ БОКОВОЙ ПАНЕЛИ № 2 (для моделей с кузовом типа "хэтчбэк", "универсал")

    Нажмите здесь Click here

  7. СНИМИТЕ ЗАЩИТУ ПРАВОЙ ПЕРЕДНЕЙ БОКОВОЙ ПАНЕЛИ № 2 (для моделей с кузовом типа "хэтчбэк", "универсал")

    Нажмите здесь Click here

  8. СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ (для моделей с кузовом типа "хэтчбэк", "универсал")

    Нажмите здесь Click here

  9. СНИМИТЕ ЗАЩИТУ ЛЕВОЙ ПЕРЕДНЕЙ БОКОВОЙ ПАНЕЛИ № 2 (для моделей с кузовом типа "седан")

    Нажмите здесь Click here

  10. СНИМИТЕ ЗАЩИТУ ПРАВОЙ ПЕРЕДНЕЙ БОКОВОЙ ПАНЕЛИ № 2 (для моделей с кузовом типа "седан")

    Нажмите здесь Click here

  11. СНИМИТЕ ЛЕВОЕ УПЛОТНЕНИЕ РЕШЕТКИ РАДИАТОРА № 1 (для моделей с кузовом типа "седан")

    Нажмите здесь Click here

  12. СНИМИТЕ ПРАВОЕ УПЛОТНЕНИЕ РЕШЕТКИ РАДИАТОРА № 1 (для моделей с кузовом типа "седан")

    Нажмите здесь Click here

  13. СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ (для моделей с кузовом типа "седан")

    Нажмите здесь Click here

  14. СНИМИТЕ ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

    Нажмите здесь Click here

  15. СНИМИТЕ ДАТЧИК ДОЖДЯ (для моделей с датчиком дождя)

    Нажмите здесь Click here

  16. СНИМИТЕ ОБИВКУ КРЫШИ В СБОРЕ

    Для моделей с кузовом типа "хэтчбэк": Нажмите здесь Click here

    Для моделей с кузовом типа "седан": Нажмите здесь Click here

    Для моделей с кузовом типа "универсал": Нажмите здесь Click here

  17. СНИМИТЕ ВЕТРОВОЕ СТЕКЛО В СБОРЕ


    1. С системой противообледенителя ветрового стекла:


      1. Отсоедините разъем противообледенителя.

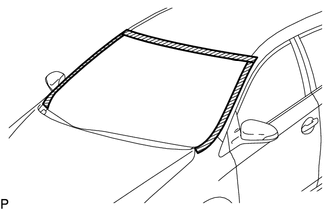

    2. A01LW8OC01
      A01M1XR Защитная клейкая лента

      Наклейте защитную ленту на кузов по контуру установки ветрового стекла для защиты его от царапин.

    3. Обрежьте наружный молдинг ветрового стекла ножом, как показано на рисунке.

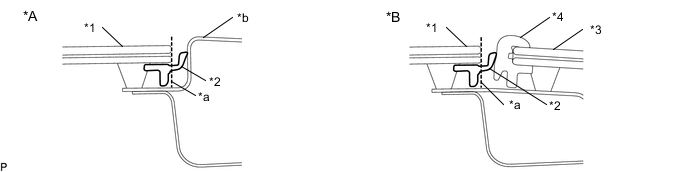

      A01LYUHC03
      *A Со стороны кузова *B Боковая сторона люка
      *1 Ветровое стекло *2 Наружный молдинг ветрового стекла
      *3 Стекло люка *4 Верхний молдинг стекла люка
      *a Разрезать *b Кузов автомобиля
    4. A01LWY7C03
      *a Метка

      Нанесите метки на ветровое стекло и кузов автомобиля в местах, показанных на рисунке.

      Tech Tips

      Если ветровое стекло в сборе не планируется использовать повторно, метки не требуются.

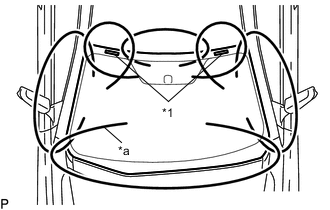

    5. A01M2IZC02
      *1 Фиксатор ветрового стекла
      *a Струнная проволока

      Пропустите струнную проволоку между кузовом автомобиля и ветровым стеклом из салона.

    6. Привяжите оба конца проволоки к деревянным брускам или аналогичным предметам, которые могут служить рукоятками.

    7. Срежьте герметик, протянув струнную проволоку вокруг ветрового стекла.

      Note


      • При отделении ветрового стекла в сборе соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие, а также внутреннюю и наружную декоративную отделку.

      • Чтобы при снятии ветрового стекла не поцарапать защитную накладку, вставьте между ней и струнной проволокой лист пластика.

    8. Отсоедините фиксаторы ветрового стекла.

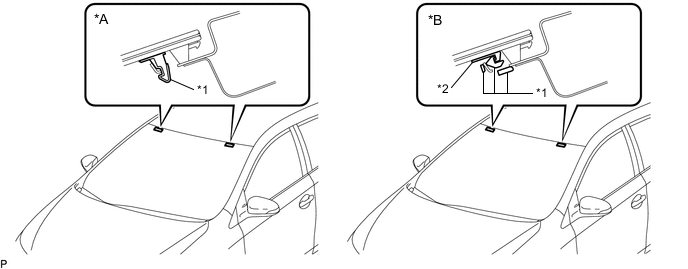

      A01LYYXC01
      *A 1-секционного типа *B 2-секционного типа
      *1 Фиксатор ветрового стекла № 1 *2 Фиксатор ветрового стекла № 2

      Note


      • На ветровом стекле установлены фиксаторы № 1 и № 2, как показано на рисунке. При срезании герметика-фиксатора соблюдайте осторожность, чтобы не повредить ветровое стекло.

      • Во избежание падения стекла при выполнении данной процедуры удерживайте ветровое стекло с помощью вакуумных присосок.

      Tech Tips

      В зависимости от модели автомобиля применяются одно- или двухсекционные фиксаторы.

    9. Снимите ветровое стекло в сборе, используя вакуумные присоски.

      Note


      • Соблюдайте осторожность, чтобы не уронить ветровое стекло.

      • При снятии ветрового стекла следует оставлять максимально возможное количество герметика на кузове автомобиля.

  18. СНИМИТЕ КЛЕЙКИЙ УПЛОТНИТЕЛЬ СТЕКЛА № 2


    1. При повторном использовании ветрового стекла:

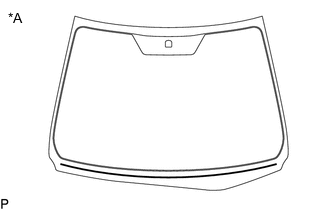

      1. A01LY44C01
        *A Задняя сторона

        С помощью скребка удалите клейкий уплотнитель ветрового стекла № 2.

        Note


        • Соблюдайте осторожность, чтобы не повредить ветровое стекло.

        • Обязательно заменяйте клейкий уплотнитель оконного стекла № 2 новым.

  19. СНИМИТЕ НАРУЖНЫЙ МОЛДИНГ ВЕТРОВОГО СТЕКЛА


    1. При повторном использовании ветрового стекла:

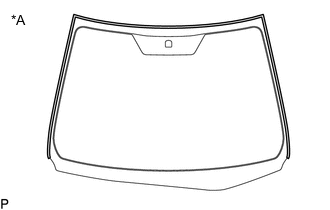

      1. A01M1QIC01
        *A Задняя сторона

        С помощью скребка снимите наружный молдинг ветрового стекла.

        Note


        • Соблюдайте осторожность, чтобы не повредить ветровое стекло.

        • Наружный молдинг ветрового стекла не подлежит повторному использованию.

  20. СНИМИТЕ ФИКСАТОР ВЕТРОВОГО СТЕКЛА № 1 (1-секционного типа)


    1. При повторном использовании ветрового стекла:

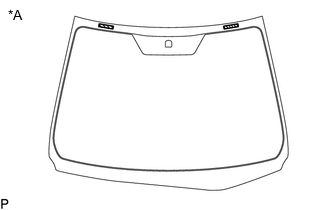

      1. A01LY7LC01
        *A Задняя сторона

        С помощью скребка удалите 2 фиксатора ветрового стекла № 1.

        Note


        • Соблюдайте осторожность, чтобы не повредить ветровое стекло.

        • Не забудьте заменить односекционные фиксаторы № 1 ветрового стекла на новую пару двухсекционных фиксаторов № 1 и № 2.

  21. СНИМИТЕ ФИКСАТОР ВЕТРОВОГО СТЕКЛА № 2 (2-секционного типа)


    1. При повторном использовании ветрового стекла:


      1. A01M0W0C01
        *A Задняя сторона

        С помощью скребка удалите 2 фиксатора ветрового стекла № 2.

        Note


        • Соблюдайте осторожность, чтобы не повредить ветровое стекло.

        • Обязательно замените фиксаторы ветрового стекла № 2 новыми.

  22. СНИМИТЕ ФИКСАТОР ВЕТРОВОГО СТЕКЛА № 1 (2-секционного типа)


    1. A01LYDH

      Снимите 2 фиксатора ветрового стекла № 1.

      Note

      Обязательно замените фиксаторы ветрового стекла № 1 новыми.

  23. ОЧИСТИТЕ ВЕТРОВОЕ СТЕКЛО


    1. При повторном использовании ветрового стекла:

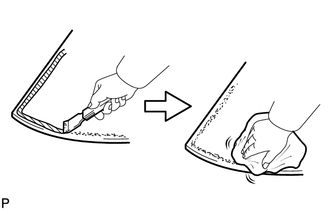

      1. A01LXTJ

        С помощью скребка удалите с ветрового стекла оставшийся клейкий уплотнитель и остатки герметика.

        Note

        Соблюдайте осторожность, чтобы не повредить ветровое стекло.

      2. Очистите наружную кромку ветрового стекла растворителем, не содержащим смолистых веществ.

        Note


        • Не прикасайтесь к поверхности ветрового стекла после его очистки.

        • Даже при использовании нового ветрового стекла его следует очистить растворителем, не содержащим смолистых веществ.

  24. ОЧИСТИТЕ ПОВЕРХНОСТЬ КУЗОВА АВТОМОБИЛЯ

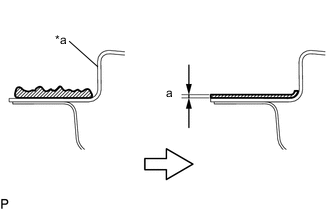

    1. A01LY81C03
      *a Кузов автомобиля
      A01M1XR Герметик

      Очистите и сформируйте поверхности соприкосновения кузова.

      Номинальный размер
      Участок Размер
      a 1,0 мм (0,0394 дюйма) или более

      1. С помощью ножа срежьте все лишние участки герметика с поверхностей соприкосновения кузова автомобиля, как показано на рисунке.

        Note

        Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

        Tech Tips

        Следует оставлять максимально возможное количество герметика на кузове автомобиля.

      2. С помощью куска ткани, пропитанного растворителем, не содержащим смолистых веществ, очистите контактные поверхности на кузове.

        Tech Tips

        Кузов автомобиля следует очистить, даже если удален весь герметик.
