СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для моделей с функцией травмобезопасности только на окне двери водителя) КОНТАКТЫ ЭБУ


  1. ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (Для моделей с электрическими стеклоподъемниками задних дверей)

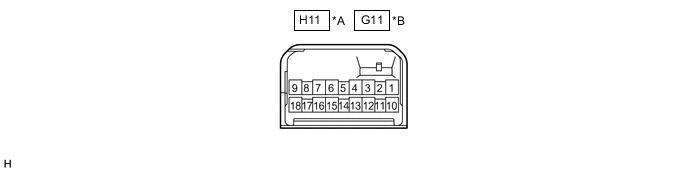

    A00Y7DNC04
    *A для моделей с левосторонним рулевым управлением. *B для моделей с правосторонним рулевым управлением.

    1. Отсоедините разъем H11*1 или G11*2 главного выключателя электрических стеклоподъемников.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      H11-1 (E) - масса W-B - масса Масса Всегда Менее 1 Ом
      H11-6 (B) - H11-1 (E) GR - W-B Источник питания Зажигание включено 11 - 14 В
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      G11-9 (E) - масса W-B - масса Масса Всегда Менее 1 Ом
      G11-6 (B) - G11-9 (E) GR - W-B Источник питания Зажигание включено 11 - 14 В

      Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

    3. Подсоедините разъем H11*1 или G11*2 главного выключателя электрических стеклоподъемников.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      H11-8 (U) - H11-1 (E) W - W-B Выход подъема электродвигателя стеклоподъемника Зажигание включено, переключатель электрического стеклоподъемника двери водителя: OFF (ВЫКЛ) → UP (ВВЕРХ) (при ручном управлении) 11-14 В → менее 1 В
      H11-4 (A) - H11-1 (E) SB - W-B Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери водителя полностью открыто → переключатель электрического стеклоподъемника двери водителя в положении UP (автоматический подъем) → окно двери водителя полностью закрыто. 11 - 14 В → менее 1 В → 11 - 14 В
      Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери водителя полностью закрыто → переключатель электрического стеклоподъемника двери водителя в положении DOWN (автоматическое опускание) → окно двери водителя полностью открыто 11 - 14 В → менее 1 В → 11 - 14 В
      H11-5 (D) - H11-1 (E) B - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника двери водителя: OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) 11-14 В → менее 1 В
      H11-16 (U) - H11-1 (E) G - W-B Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника двери переднего пассажира: OFF (ВЫКЛ) → UP (ВВЕРХ) (ручной режим) Менее 1 В → 11-14 В
      H11-15 (D) - H11-1 (E) B - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника двери переднего пассажира: OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) Менее 1 В → 11-14 В
      H11-12 (U) - H11-1 (E) R - W-B Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника левой задней двери: OFF (ВЫКЛ) → UP (ВВЕРХ) (вверх) (управление в ручном режиме) Менее 1 В → 11-14 В
      H11-13 (D) - H11-1 (E) L - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника левой задней двери: OFF (ВЫКЛ) → DOWN (ВНИЗ) (вниз) (управление в ручном режиме) Менее 1 В → 11-14 В
      H11-10 (U) - H11-1 (E) G - W-B Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника задней правой двери: OFF (ВЫКЛ) → UP (ВВЕРХ) (ручной режим) Менее 1 В → 11-14 В
      H11-18 (D) - H11-1 (E) W - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника правой задней двери: OFF (ВЫКЛ) → DOWN (ВНИЗ) (вниз) (управление в ручном режиме) Менее 1 В → 11-14 В
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      G11-1 (U) - G11-9 (E) W - W-B Выход подъема электродвигателя стеклоподъемника Зажигание включено, переключатель электрического стеклоподъемника двери водителя: OFF (ВЫКЛ) → UP (ВВЕРХ) (при ручном управлении) 11-14 В → менее 1 В
      G11-4 (A) - G11-9 (E) SB - W-B Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери водителя полностью открыто → переключатель электрического стеклоподъемника двери водителя в положении UP (автоматический подъем) → окно двери водителя полностью закрыто. 11 - 14 В → менее 1 В → 11 - 14 В
      Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери водителя полностью закрыто → переключатель электрического стеклоподъемника двери водителя в положении DOWN (автоматическое опускание) → окно двери водителя полностью открыто 11 - 14 В → менее 1 В → 11 - 14 В
      G11-5 (D) - G11-9 (E) B - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника двери водителя: OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) 11-14 В → менее 1 В
      G11-12 (U) - G11-9 (E) R - W-B Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника двери переднего пассажира: OFF (ВЫКЛ) → UP (ВВЕРХ) (ручной режим) Менее 1 В → 11-14 В
      G11-13 (D) - G11-9 (E) Y - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника двери переднего пассажира: OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) Менее 1 В → 11-14 В
      G11-18 (U) - G11-9 (E) R - W-B Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника левой задней двери: OFF (ВЫКЛ) → UP (ВВЕРХ) (вверх) (управление в ручном режиме) Менее 1 В → 11-14 В
      G11-10 (D) - G11-9 (E) L - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника левой задней двери: OFF (ВЫКЛ) → DOWN (ВНИЗ) (вниз) (управление в ручном режиме) Менее 1 В → 11-14 В
      G11-16 (U) - G11-9 (E) G - W-B Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника задней правой двери: OFF (ВЫКЛ) → UP (ВВЕРХ) (ручной режим) Менее 1 В → 11-14 В
      G11-15 (D) - G11-9 (E) W - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника правой задней двери: OFF (ВЫКЛ) → DOWN (ВНИЗ) (вниз) (управление в ручном режиме) Менее 1 В → 11-14 В

      Если результат проверки не отвечает требованиям, возможно, неисправен главный переключатель электрических стеклоподъемников в сборе.

  2. ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей без электрических стеклоподъемников задних дверей)

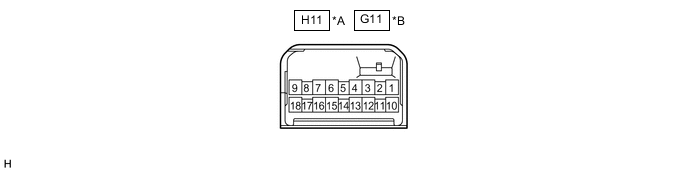

    A00Y7DNC05
    *A для моделей с левосторонним рулевым управлением. *B для моделей с правосторонним рулевым управлением.

    1. Отсоедините разъем H11*1 или G11*2 главного выключателя электрических стеклоподъемников.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      H11-7 (E) - масса W-B - масса Масса Всегда Менее 1 Ом
      H11-15 (B) - H11-7 (E) GR - W-B Источник питания Зажигание включено 11 - 14 В
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      G11-7 (E) - масса W-B - масса Масса Всегда Менее 1 Ом
      G11-15 (B) - G11-7 (E) GR - W-B Источник питания Зажигание включено 11 - 14 В

      Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

    3. Подсоедините разъем H11*1 или G11*2 главного выключателя электрических стеклоподъемников.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      H11-18 (U) - H11-7 (E) W - W-B Выход подъема электродвигателя стеклоподъемника Зажигание включено, переключатель электрического стеклоподъемника двери водителя: OFF (ВЫКЛ) → UP (ВВЕРХ) (при ручном управлении) 11-14 В → менее 1 В
      H11-1 (A) - H11-7 (E) SB - W-B Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери водителя полностью открыто → переключатель электрического стеклоподъемника двери водителя в положении UP (автоматический подъем) → окно двери водителя полностью закрыто. 11 - 14 В → менее 1 В → 11 - 14 В
      Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери водителя полностью закрыто → переключатель электрического стеклоподъемника двери водителя в положении DOWN (автоматическое опускание) → окно двери водителя полностью открыто 11 - 14 В → менее 1 В → 11 - 14 В
      H11-10 (D) - H11-7 (E) B - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника двери водителя: OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) 11-14 В → менее 1 В
      H11-12 (U) - H11-7 (E) G - W-B Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника двери переднего пассажира: OFF (ВЫКЛ) → UP (ВВЕРХ) (ручной режим) Менее 1 В → 11-14 В
      H11-16 (D) - H11-7 (E) B - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника двери переднего пассажира: OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) Менее 1 В → 11-14 В
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      G11-9 (U) - G11-7 (E) W - W-B Выход подъема электродвигателя стеклоподъемника Зажигание включено, переключатель электрического стеклоподъемника двери водителя: OFF (ВЫКЛ) → UP (ВВЕРХ) (при ручном управлении) 11-14 В → менее 1 В
      G11-18 (A) - G11-7 (E) SB - W-B Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери водителя полностью открыто → переключатель электрического стеклоподъемника двери водителя в положении UP (автоматический подъем) → окно двери водителя полностью закрыто. 11 - 14 В → менее 1 В → 11 - 14 В
      Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери водителя полностью закрыто → переключатель электрического стеклоподъемника двери водителя в положении DOWN (автоматическое опускание) → окно двери водителя полностью открыто 11 - 14 В → менее 1 В → 11 - 14 В
      G11-6 (D) - G11-7 (E) B - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника двери водителя: OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) 11-14 В → менее 1 В
      G11-12 (U) - G11-7 (E) R - W-B Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника двери переднего пассажира: OFF (ВЫКЛ) → UP (ВВЕРХ) (ручной режим) Менее 1 В → 11-14 В
      G11-10 (D) - G11-7 (E) Y - W-B Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника двери переднего пассажира: OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) Менее 1 В → 11-14 В

      Если результат проверки не отвечает требованиям, возможно, неисправен главный переключатель электрических стеклоподъемников в сборе.

  3. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ

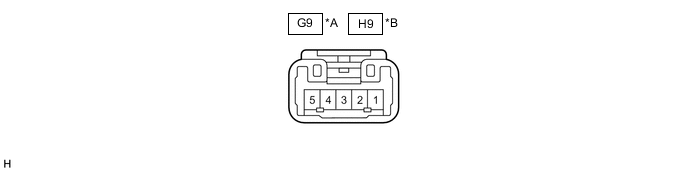

    A00Y82DC02
    *A для моделей с левосторонним рулевым управлением. *B для моделей с правосторонним рулевым управлением.

    1. Отсоедините разъем G9*1 или H9*2 переключателя электрического стеклоподъемника.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      G9-3 (B) - масса GR - масса Источник питания Зажигание включено 11 - 14 В
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      H9-3 (B) - масса GR - масса Источник питания Зажигание включено 11 - 14 В

      Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

    3. Подсоедините разъем G9*1 или H9*2 переключателя электрического стеклоподъемника.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      G9-4 (U) - масса R - масса Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника OFF (ВЫКЛ) → UP (ВВЕРХ) (ручной режим) Менее 1 В → 11-14 В
      G9-1 (D) - масса B - масса Выход опускания электродвигателя стеклоподъемника Зажигание включено, переключатель электрического стеклоподъемника OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) Менее 1 В → 11-14 В
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      H9-4 (U) - масса B - масса Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника OFF (ВЫКЛ) → UP (ВВЕРХ) (ручной режим) Менее 1 В → 11-14 В
      H9-1 (D) - масса R - масса Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) Менее 1 В → 11-14 В

      Если результат проверки не отвечает требованиям, возможно, неисправен переключатель механизма стеклоподъемника в сборе.

  4. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей)

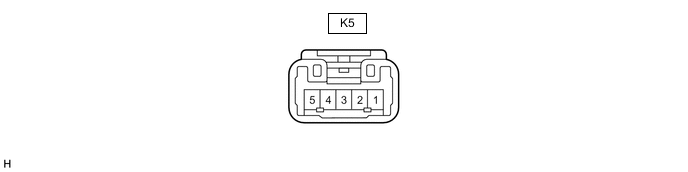

    A00Y82DN15

    1. Отсоедините разъем K5 переключателя электрического стеклоподъемника левой задней двери в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      K5-3 (B) - масса LA-P - масса Источник питания Зажигание включено 11 - 14 В

      Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

    3. Подсоедините разъем K5 переключателя электрического стеклоподъемника левой задней двери в сборе.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      K5-4 (U) - масса LA-G - масса Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), переключатель электрического стеклоподъемника (левой задней двери) OFF (ВЫКЛ) → UP (ВВЕРХ) (ручной режим) Менее 1 В → 11-14 В
      K5-1 (D) - масса LA-Y - масса Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено (ON (ВКЛ)), переключатель электрического стеклоподъемника (левой задней двери) OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) Менее 1 В → 11-14 В

      Если результат проверки не отвечает требованиям, возможно, неисправен стеклоподъемник задней двери в сборе (левой задней двери).

  5. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей)

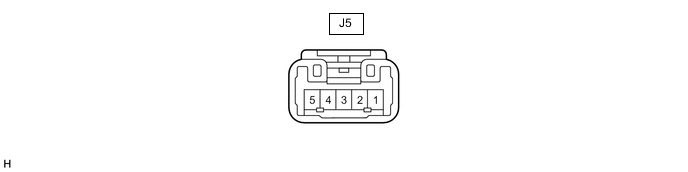

    A00Y82DN16

    1. Отсоедините разъем J5 переключателя электрического стеклоподъемника правой задней двери в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      J5-3 (B) - масса LA-L - масса Источник питания Зажигание включено 11 - 14 В

      Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

    3. Подсоедините разъем J5 переключателя электрического стеклоподъемника правой задней двери в сборе.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      J5-4 (U) - масса LA-R - масса Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), переключатель электрического стеклоподъемника (правой задней двери) OFF (ВЫКЛ) → UP (ВВЕРХ) (ручной режим) Менее 1 В → 11-14 В
      J5-1 (D) - масса LA-G - масса Выход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено (ON (ВКЛ)), переключатель электрического стеклоподъемника (правой задней двери) OFF (ВЫКЛ) → DOWN (ВНИЗ) (ручной режим) Менее 1 В → 11-14 В

      Если результат проверки не отвечает требованиям, возможно, неисправен стеклоподъемник задней двери в сборе (правой задней двери).

  6. ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя)

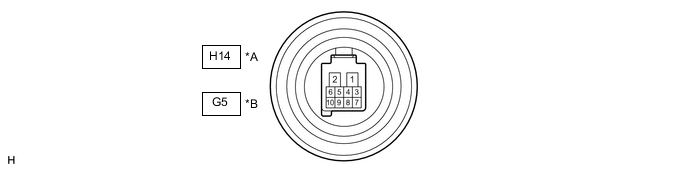

    A00Y7HGC02
    *A для моделей с левосторонним рулевым управлением. *B для моделей с правосторонним рулевым управлением.

    1. Отсоедините разъем H14*1 или G5*2 стеклоподъемника передней двери (двери водителя).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      H14-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом
      H14-2 (B) - масса GR - масса Источник питания Всегда 11-14 В
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      G5-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом
      G5-2 (B) - масса GR - масса Источник питания Всегда 11-14 В

      Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

    3. Подсоедините разъем H14*1 или G5*2 стеклоподъемника передней двери (двери водителя).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      H14-4 (AUTO) - H14-1 (GND) SB - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено (ON (ВКЛ)), окно двери водителя полностью открыто 11-14 В
      H14-4 (AUTO) - H14-1 (GND) SB - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, электрический стеклоподъемник перемещает стекло двери водителя, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) полностью вытянут вверх (автоматическое управление) менее 1 В
      H14-4 (AUTO) - H14-1 (GND) SB - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, окно двери водителя полностью закрыто 11-14 В
      H14-4 (AUTO) - H14-1 (GND) SB - W-B Вход автоматического опускания электродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, окно двери водителя полностью закрыто 11-14 В
      H14-4 (AUTO) - H14-1 (GND) SB - W-B Вход автоматического опускания электродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, электрический стеклоподъемник перемещает стекло двери водителя, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) полностью нажат (автоматическое управление) менее 1 В
      H14-4 (AUTO) - H14-1 (GND) SB - W-B Вход автоматического Вход опусканияэлектродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено (ON (ВКЛ)), окно двери водителя полностью открыто 11-14 В
      H14-5 (LED) - H14-1 (GND) LG - W-B Сигнал включения светодиода Зажигание включено 11 - 14 В
      H14-5 (LED) - H14-1 (GND) LG - W-B Сигнал включения светодиода Замок зажигания установлен в положение OFF (ВЫКЛ) менее 1 В
      H14-7 (DOWN) - H14-1 (GND) B - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) не нажат и не вытянут 11-14 В
      H14-7 (DOWN) - H14-1 (GND) B - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) наполовину нажат (управление в ручном режиме) менее 1 В
      H14-7 (DOWN) - H14-1 (GND) B - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно двери водителя полностью закрыто 11-14 В
      H14-7 (DOWN) - H14-1 (GND) B - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) полностью нажат (автоматическое управление) менее 1 В
      H14-7 (DOWN) - H14-1 (GND) B - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено (ON (ВКЛ)), окно двери водителя полностью открыто 11-14 В
      H14-10 (UP) - H14-1 (GND) W - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) не нажат и не вытянут 11-14 В
      H14-10 (UP) - H14-1 (GND) W - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) наполовину вытянут вверх (управление в ручном режиме) менее 1 В
      H14-10 (UP) - H14-1 (GND) W - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), окно двери водителя полностью открыто 11-14 В
      H14-10 (UP) - H14-1 (GND) W - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) полностью вытянут вверх (автоматическое управление) менее 1 В
      H14-10 (UP) - H14-1 (GND) W - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери водителя полностью закрыто 11-14 В
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      G5-4 (AUTO) - G5-1 (GND) SB - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено (ON (ВКЛ)), окно двери водителя полностью открыто 11-14 В
      G5-4 (AUTO) - G5-1 (GND) SB - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, электрический стеклоподъемник перемещает стекло двери водителя, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) полностью вытянут вверх (автоматическое управление) менее 1 В
      G5-4 (AUTO) - G5-1 (GND) SB - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, окно двери водителя полностью закрыто 11-14 В
      G5-4 (AUTO) - G5-1 (GND) SB - W-B Вход автоматического опускания электродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, окно двери водителя полностью закрыто 11-14 В
      G5-4 (AUTO) - G5-1 (GND) SB - W-B Вход автоматического опускания электродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, электрический стеклоподъемник перемещает стекло двери водителя, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) полностью нажат (автоматическое управление) менее 1 В
      G5-4 (AUTO) - G5-1 (GND) SB - W-B Вход автоматического Вход опусканияэлектродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено (ON (ВКЛ)), окно двери водителя полностью открыто 11-14 В
      G5-5 (LED) - G5-1 (GND) LG - W-B Сигнал включения светодиода Зажигание включено 11 - 14 В
      G5-5 (LED) - G5-1 (GND) LG - W-B Сигнал включения светодиода Замок зажигания установлен в положение OFF (ВЫКЛ) менее 1 В
      G5-7 (DOWN) - G5-1 (GND) B - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) не нажат и не вытянут 11-14 В
      G5-7 (DOWN) - G5-1 (GND) B - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) наполовину нажат (управление в ручном режиме) менее 1 В
      G5-7 (DOWN) - G5-1 (GND) B - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно двери водителя полностью закрыто 11-14 В
      G5-7 (DOWN) - G5-1 (GND) B - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) полностью нажат (автоматическое управление) менее 1 В
      G5-7 (DOWN) - G5-1 (GND) B - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено (ON (ВКЛ)), окно двери водителя полностью открыто 11-14 В
      G5-10 (UP) - G5-1 (GND) W - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) не нажат и не вытянут 11-14 В
      G5-10 (UP) - G5-1 (GND) W - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) наполовину вытянут вверх (управление в ручном режиме) менее 1 В
      G5-10 (UP) - G5-1 (GND) W - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), окно двери водителя полностью открыто 11-14 В
      G5-10 (UP) - G5-1 (GND) W - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, главный выключатель электрических стеклоподъемников (переключатель электрического стеклоподъемника двери водителя) полностью вытянут вверх (автоматическое управление) менее 1 В
      G5-10 (UP) - G5-1 (GND) W - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери водителя полностью закрыто 11-14 В

      Если результат проверки не отвечает требованиям, возможно, неисправен стеклоподъемник передней двери в сборе (двери водителя).

  7. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ И ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)


    1. Отсоедините разъем МВ главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

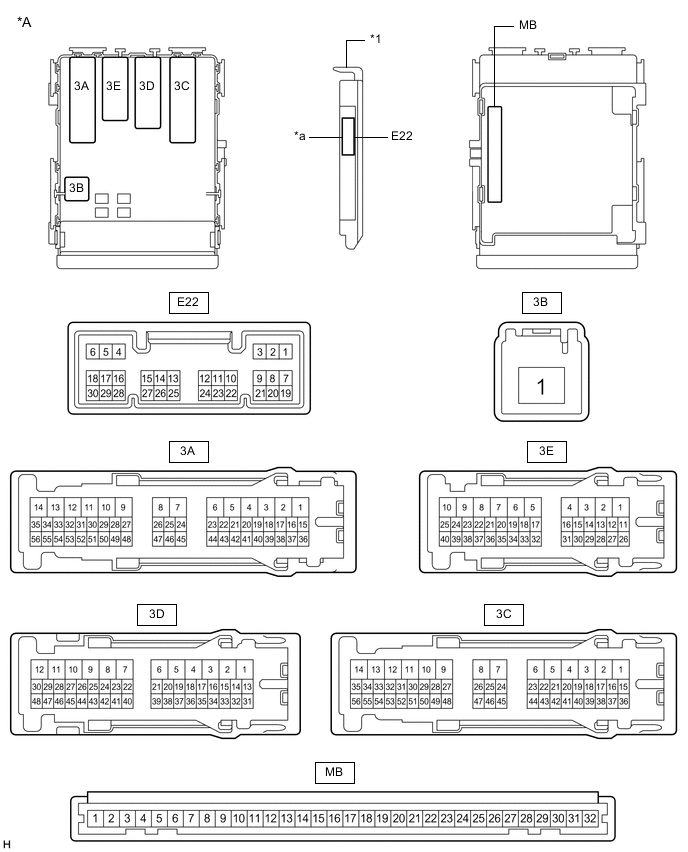

      A00Y6QDC13
      *A Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с 1 разъемом - -
      *1 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) - -
      *a 1 разъем - -

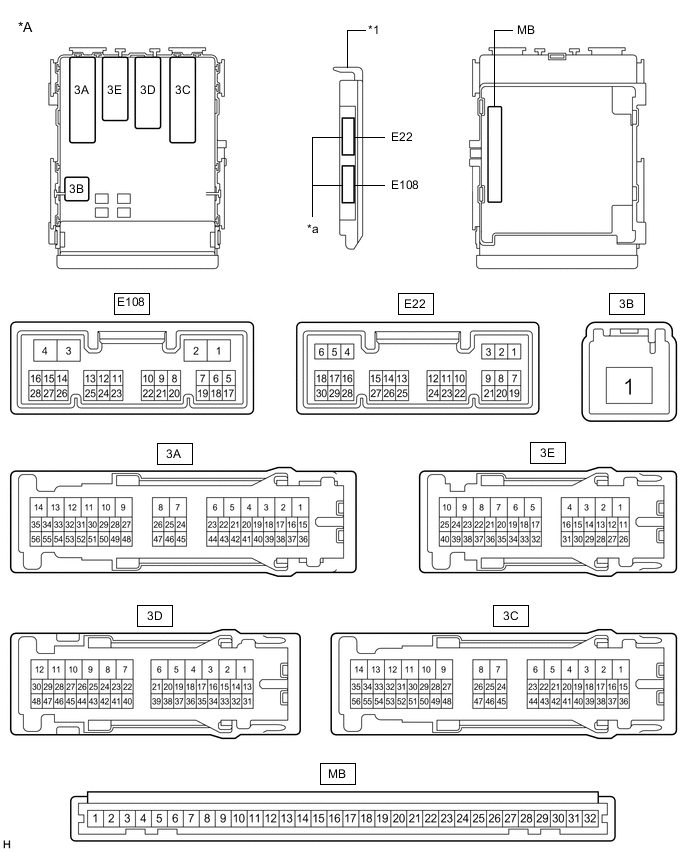

      A00Y8J8C12
      *A Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с 2 разъемами - -
      *1 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) - -
      *a 2 разъема - -

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Tech Tips

      Проводите изменения со стороны жгута проводов при отсоединенных разъемах.

      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      MB-11 (GND1) - масса - Масса Всегда Менее 1 Ом
      MB-30 (BECU) - масса - Питание аккумуляторной батареи Всегда 11-14 В
      MB-29 (ACC) - масса - Источник питания ACC Замок зажигания в положении ACC 11 - 14 В
      MB-29 (ACC) - масса - Источник питания ACC Зажигание выключено Менее 1 В
      MB-32 (IG) - масса - Питание замка зажигания Зажигание включено 11 - 14 В
      MB-32 (IG) - масса - Питание замка зажигания Зажигание выключено менее 1 В

      Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

    3. Вновь подсоедините разъем МВ главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      E22-2 (KOFF) - масса G - масса Сигнал управления реле электрического стеклоподъемника Зажигание включено 11 - 14 В
      E22-2 (KOFF) - масса G - масса Сигнал управления реле электрического стеклоподъемника Приблизительно через 43 с после выключения зажигания Менее 1 В
      3E-25 (FLCY) - масса W - масса Вход выключателя освещения проема левой передней двери Левая передняя дверь открыта Менее 1 В
      3E-25 (FLCY) - масса W - масса Входной сигнал выключателя освещения проема левой передней двери Левая передняя дверь закрыта Формирование импульсов
      E22-19 (FRCY) - масса V - масса Вход выключателя освещения проема правой передней двери Правая передняя дверь открыта Менее 1 В
      E22-19 (FRCY) - масса V - масса Входной сигнал выключателя освещения проема правой передней двери Правая передняя дверь закрыта Формирование импульсов

      Если результат проверки не отвечает требованиям, главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) или распределительный блок панели приборов может быть неисправен.
