СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для моделей с функцией травмобезопасности только на окне двери водителя) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

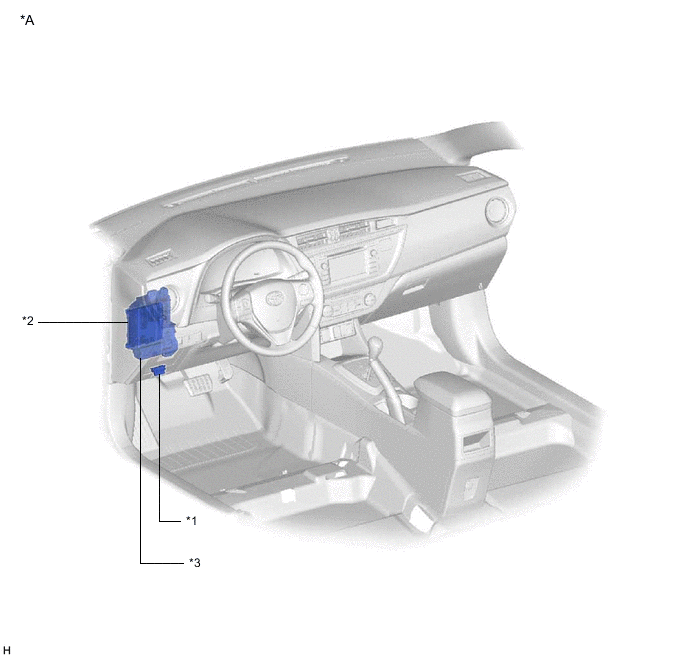

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением. | - | - |
| *1 | DLC3 | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - РЕЛЕ POWER - ПРЕДОХРАНИТЕЛЬ DOOR № 1 - ПРЕДОХРАНИТЕЛЬ DOOR № 2 - ПРЕДОХРАНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ПРЕДОХРАНИТЕЛЬ ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) |
- | - |

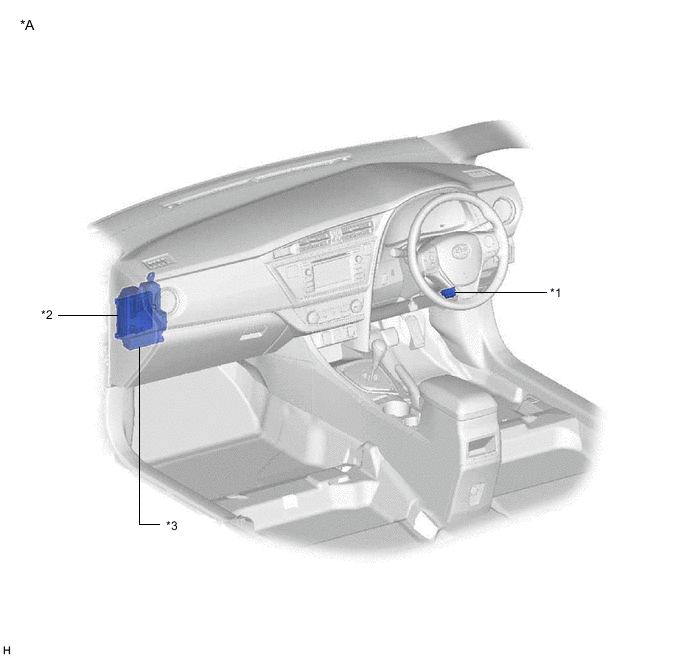

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | DLC3 | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - РЕЛЕ POWER - ПРЕДОХРАНИТЕЛЬ DOOR № 1 - ПРЕДОХРАНИТЕЛЬ DOOR № 2 - ПРЕДОХРАНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ПРЕДОХРАНИТЕЛЬ ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) |
- | - |

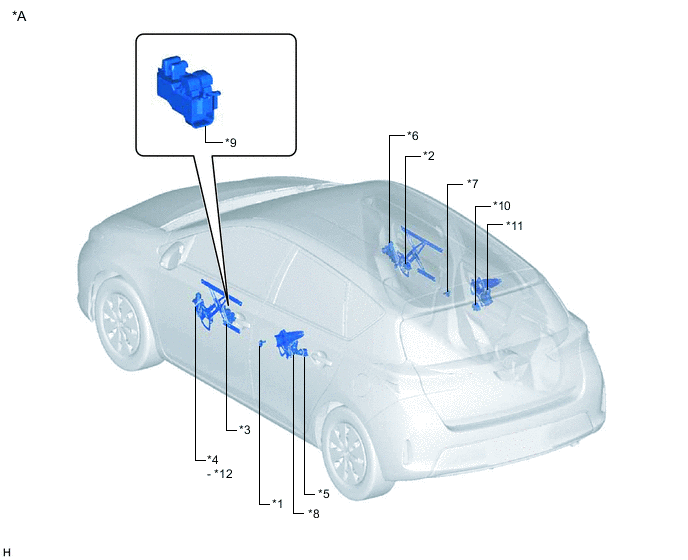

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "хэтчбэк" и с левосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *3 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей с электрическими стеклоподъемниками задних дверей) | *4 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *8 | СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *9 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей без электрических стеклоподъемников задних дверей) | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) |
| *11 | СТЕКЛОПОДЪЕМНИК ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
*12 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |

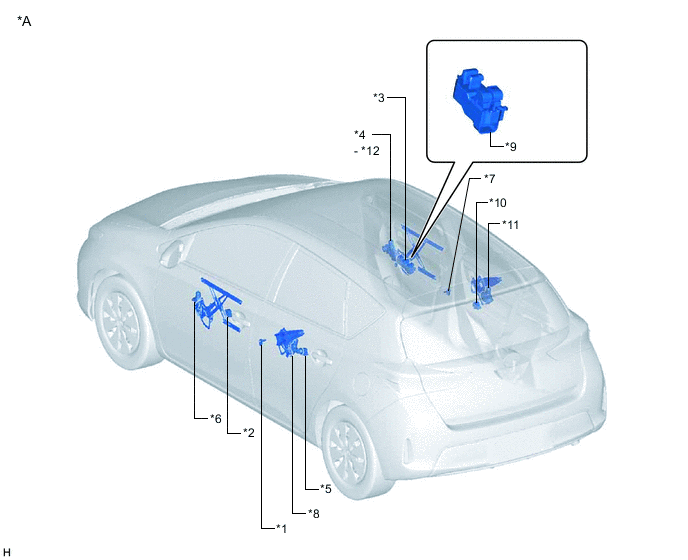

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "хэтчбэк" и с правосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *3 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей с электрическими стеклоподъемниками задних дверей) | *4 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *8 | СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *9 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей без электрических стеклоподъемников задних дверей) | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) |
| *11 | СТЕКЛОПОДЪЕМНИК ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
*12 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |

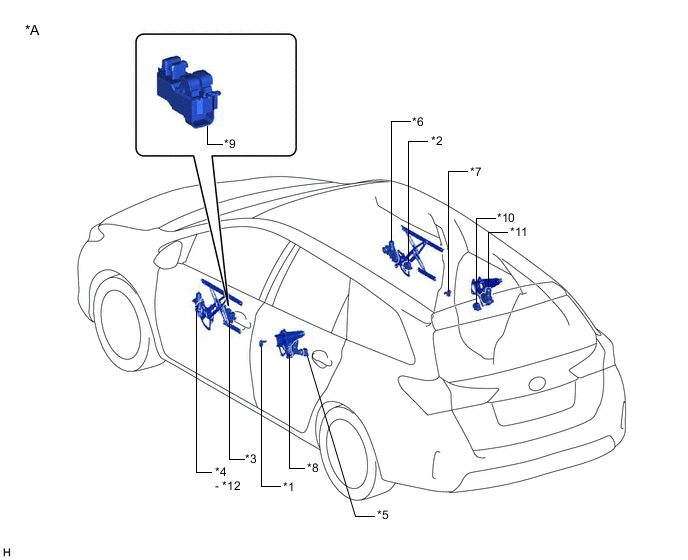

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "универсал" с левосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *3 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей с электрическими стеклоподъемниками задних дверей) | *4 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *8 | СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *9 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей без электрических стеклоподъемников задних дверей) | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) |
| *11 | СТЕКЛОПОДЪЕМНИК ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
*12 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |

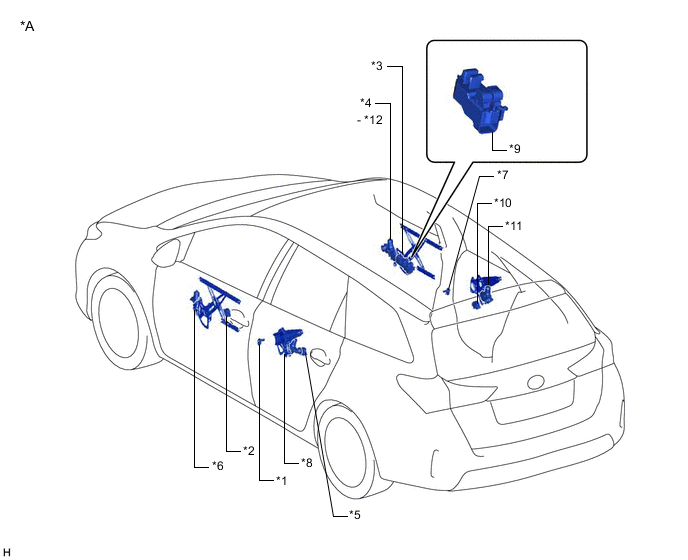

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "универсал" с правосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *3 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей с электрическими стеклоподъемниками задних дверей) | *4 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *8 | СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *9 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей без электрических стеклоподъемников задних дверей) | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) |
| *11 | СТЕКЛОПОДЪЕМНИК ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
*12 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |

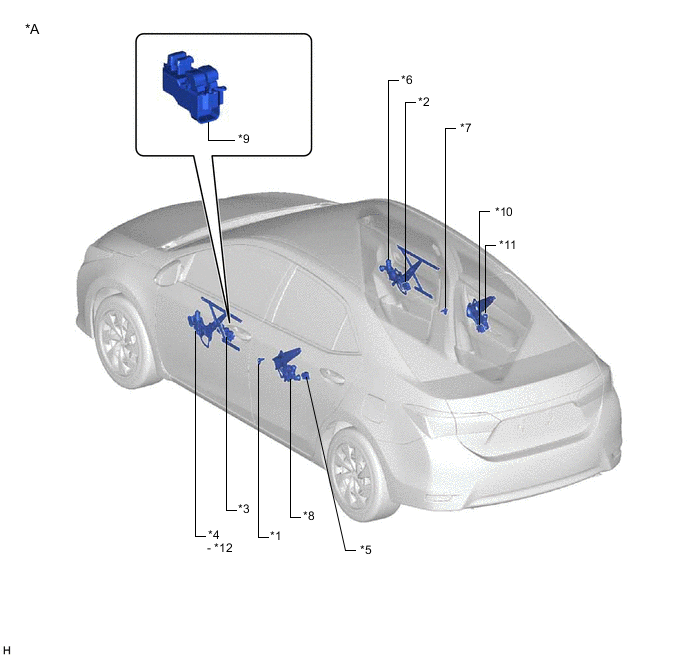

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением и кузовом типа "седан" | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *3 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей с электрическими стеклоподъемниками задних дверей) | *4 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *8 | СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *9 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей без электрических стеклоподъемников задних дверей) | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) |
| *11 | СТЕКЛОПОДЪЕМНИК ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
*12 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |

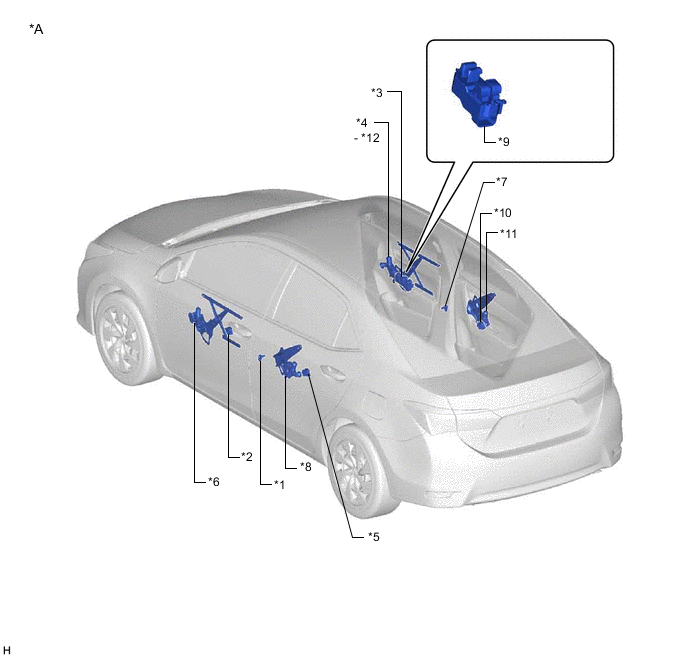

ИЛЛЮСТРАЦИЯ
| *A | для моделей с правосторонним рулевым управлением и кузовом типа "седан" | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *3 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей с электрическими стеклоподъемниками задних дверей) | *4 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *8 | СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
| *9 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ (для моделей без электрических стеклоподъемников задних дверей) | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) |
| *11 | СТЕКЛОПОДЪЕМНИК ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками задних дверей) - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
*12 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |
