СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для моделей с функцией травмобезопасности только на окне двери водителя) Невозможно управлять электрическим стеклоподъемником правой задней двери с помощью переключателя электрического стеклоподъемника правой задней двери

ОПИСАНИЕ

Когда включено зажигание, стеклоподъемник в сборе (правой задней двери) приводится в действие посредством переключателя электрического стеклоподъемника правой задней двери.

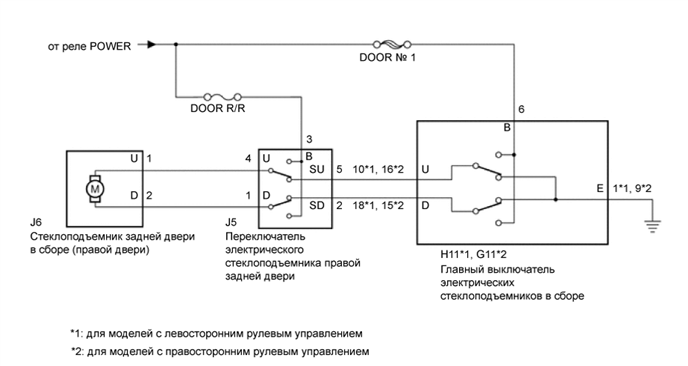

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A00Y67QE16

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

  • Перед выполнением следующей процедуры убедитесь, что выключатель блокировки стеклоподъемников выключен.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    1. Отсоедините разъем J5 переключателя электрического стеклоподъемника правой задней двери в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      J5-3 (B) - масса Зажигание включено 11 - 14 В
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРИТЬ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

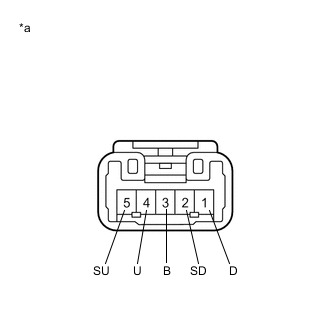

    1. A00Y7VCC02
      *a

      Устройство с неподсоединенным жгутом проводов

      (Переключатель электрического стеклоподъемника в сборе (для правой задней двери))

      Снимите переключатель электрического стеклоподъемника в сборе (правой задней двери).

      Нажмите здесь Click here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице, при управлении выключателем.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      1 (D) - 2 (SD) UP Менее 1 Ом
      3 (B) - 4 (U) Менее 1 Ом
      1 (D) - 2 (SD) Выкл Менее 1 Ом
      4 (U) - 5 (SU) Менее 1 Ом
      4 (U) - 5 (SU) DOWN Менее 1 Ом
      1 (D) - 3 (B) Менее 1 Ом
      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ПРАВОЙ ЗАДНЕЙ ДВЕРИ) Нажмите здесь Click here

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ - СТЕКЛОПОДЪЕМНИК ПРАВОЙ ЗАДНЕЙ ДВЕРИ)


    1. Отсоедините разъем J6 стеклоподъемника задней двери (правой двери).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Значение Заданные условия
      J5-4 (U) - J6-1 (U) Всегда Менее 1 Ом
      J5-1 (D) - J6-2 (D) Всегда Менее 1 Ом
      J5-4 (U) - масса Всегда 10 кОм или более
      J5-1 (D) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ

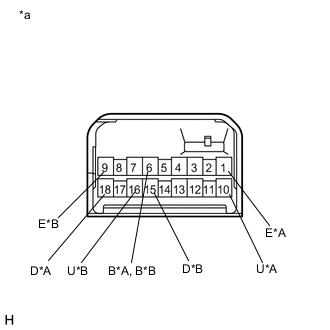

    1. A00Y7R1C15
      *A Для моделей с левосторонним рулевым управлением
      *B Для моделей с правосторонним рулевым управлением
      *a

      Устройство с неподсоединенным жгутом проводов

      (главный выключатель электрических стеклоподъемников в сборе)

      Снимите главный выключатель электрических стеклоподъемников в сборе.

      Нажмите здесь Click here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице, при управлении выключателем.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      6 (B) - 10 (U) UP Менее 1 Ом
      1 (E) - 18 (D) Менее 1 Ом
      1 (E) - 10 (U) Выкл Менее 1 Ом
      1 (E) - 18 (D) Менее 1 Ом
      6 (B) - 18 (D) DOWN Менее 1 Ом
      1 (E) - 10 (U) Менее 1 Ом
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      6 (B) - 16 (U) UP Менее 1 Ом
      9 (E) - 15 (D) Менее 1 Ом
      9 (E) - 16 (U) Выкл Менее 1 Ом
      9 (E) - 15 (D) Менее 1 Ом
      6 (B) -15 (D) DOWN Менее 1 Ом
      9 (E) - 16 (U) Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ Нажмите здесь Click here

    OK

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ – ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ)


    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      H11-10 (U) - J5-5 (SU) Всегда Менее 1 Ом
      H11-18 (D) - J5-2 (SD) Всегда Менее 1 Ом
      H11-10 (U) - масса Всегда 10 кОм или более
      H11-18 (D) - масса Всегда 10 кОм или более
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      G11-16 (U) - J5-5 (SU) Всегда Менее 1 Ом
      G11-15 (D) - J5-2 (SD) Всегда Менее 1 Ом
      G11-16 (U) - масса Всегда 10 кОм или более
      G11-15 (D) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (ПРАВОЙ ДВЕРИ) Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
