СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для моделей с функцией травмобезопасности у всех 4 стеклоподъемников) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ

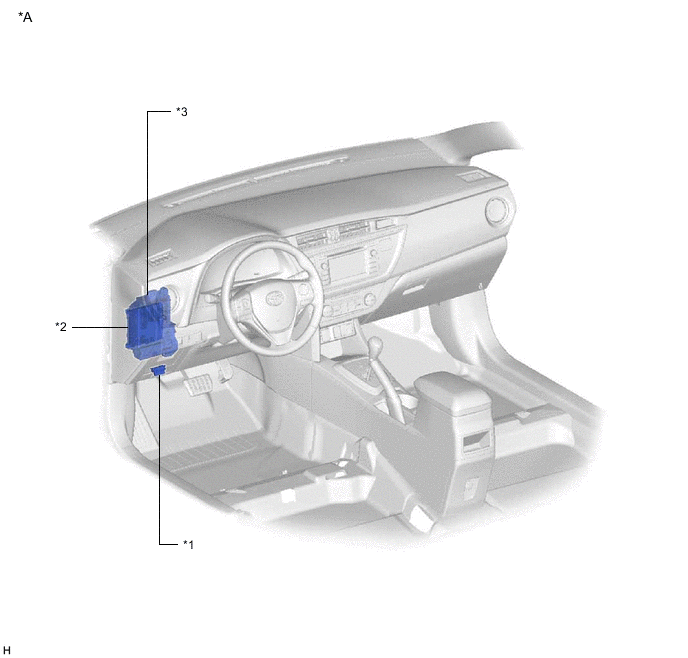

| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | DLC3 | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DOOR № 1 - ПРЕДОХРАНИТЕЛЬ DOOR № 2 - ПРЕДОХРАНИТЕЛЬ DOOR R/L - ПРЕДОХРАНИТЕЛЬ DOOR R/R |
- | - |
ИЛЛЮСТРАЦИЯ

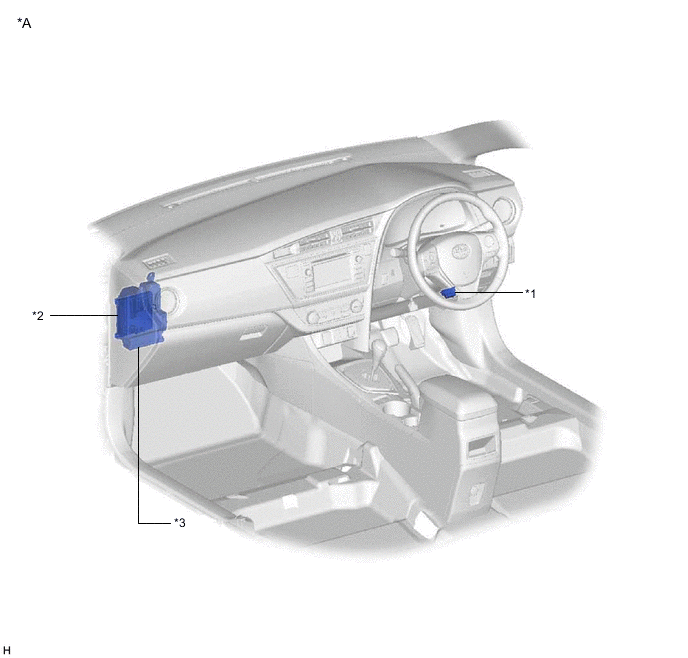

| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | DLC3 | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DOOR № 1 - ПРЕДОХРАНИТЕЛЬ DOOR № 2 - ПРЕДОХРАНИТЕЛЬ DOOR R/L - ПРЕДОХРАНИТЕЛЬ DOOR R/R |
- | - |
ИЛЛЮСТРАЦИЯ

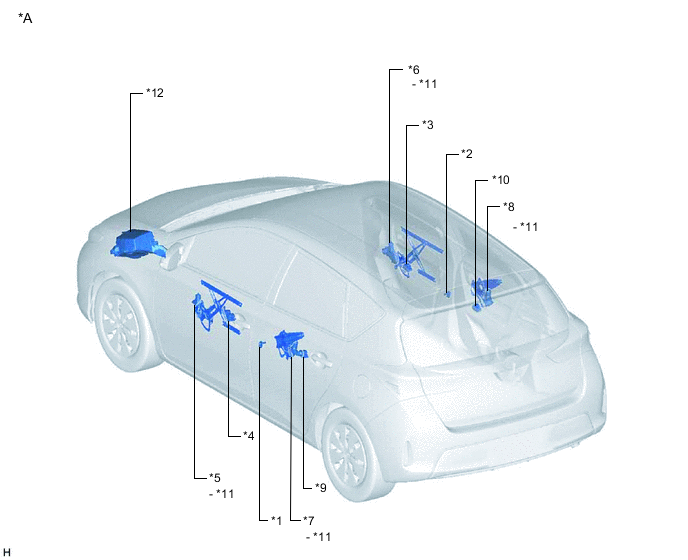

| *A | Для моделей с кузовом типа "хэтчбэк" и с левосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *4 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ |
| *5 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) |
| *7 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (левой двери) | *8 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (правой двери) |
| *9 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
| *11 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *12 | БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 |
ИЛЛЮСТРАЦИЯ

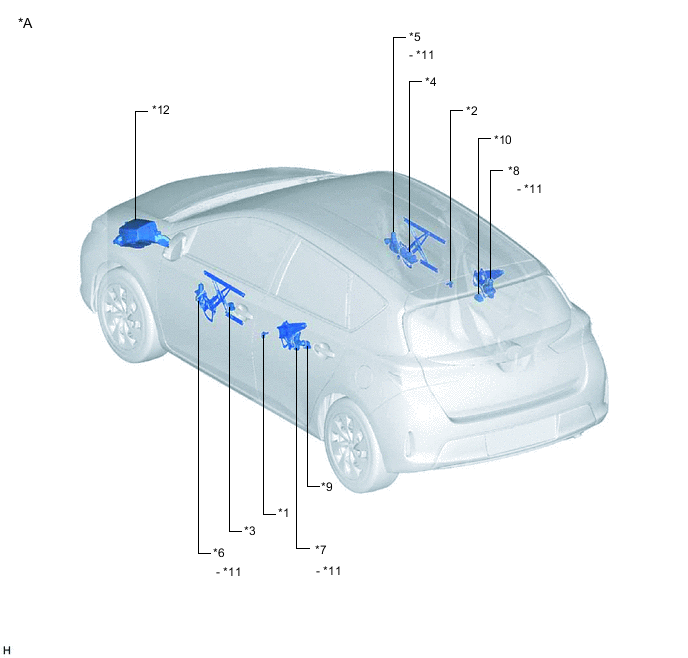

| *A | Для моделей с кузовом типа "хэтчбэк" и с правосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *4 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ |
| *5 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) |
| *7 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (левой двери) | *8 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (правой двери) |
| *9 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
| *11 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *12 | БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 |
ИЛЛЮСТРАЦИЯ

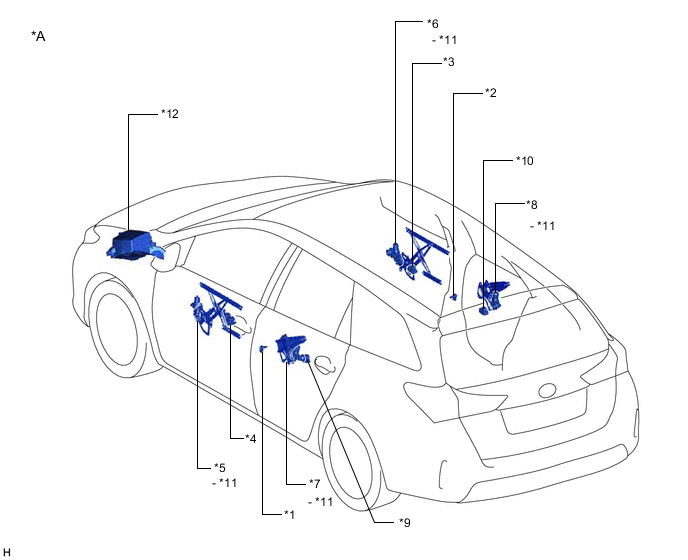

| *A | Для моделей с кузовом типа "универсал" с левосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *4 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ |
| *5 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) |
| *7 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (левой двери) | *8 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (правой двери) |
| *9 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
| *11 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *12 | БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 |

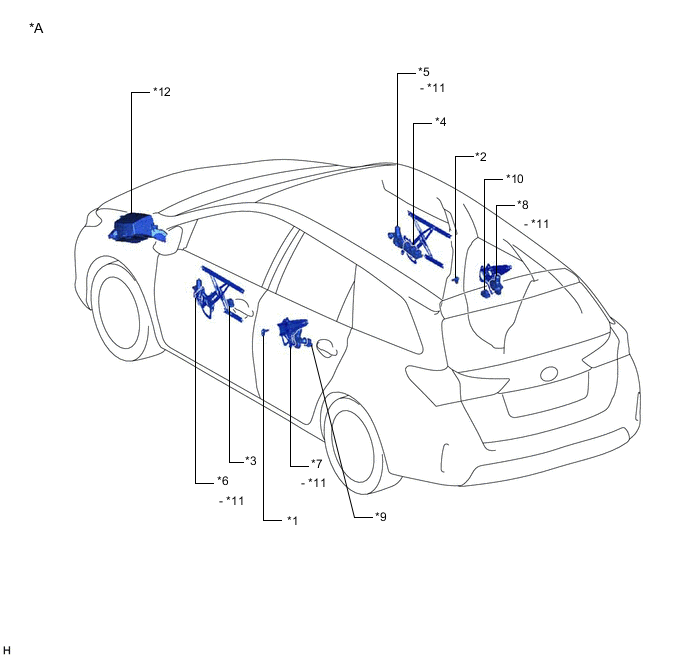

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "универсал" с правосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *4 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ |
| *5 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) |
| *7 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (левой двери) | *8 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (правой двери) |
| *9 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
| *11 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *12 | БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением и кузовом типа "седан" | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *4 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ |
| *5 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) |
| *7 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (левой двери) | *8 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (правой двери) |
| *9 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
| *11 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *12 | БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 |
ИЛЛЮСТРАЦИЯ

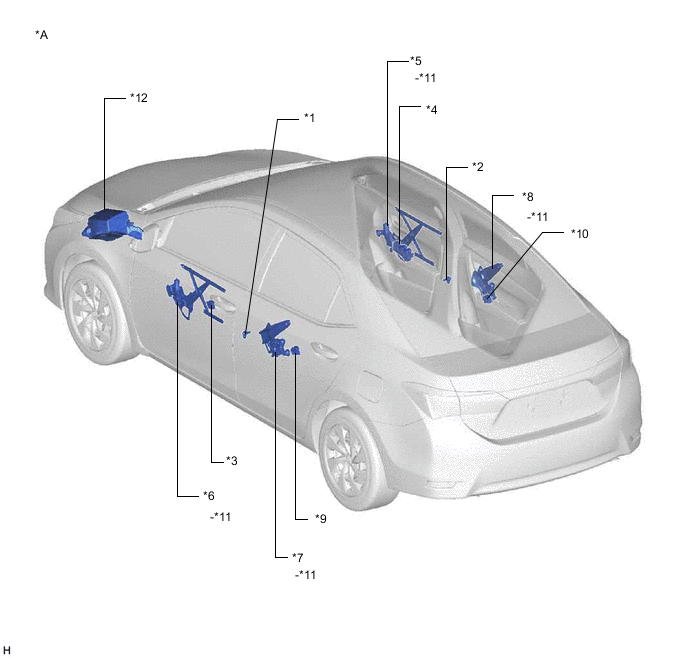

| *A | для моделей с правосторонним рулевым управлением и кузовом типа "седан" | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *4 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ |
| *5 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ (двери водителя) | *6 | СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (двери переднего пассажира) |
| *7 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (левой двери) | *8 | СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ (правой двери) |
| *9 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ | *10 | ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
| *11 | ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ | *12 | БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 |
