ОБИВКА КРЫШИ (для моделей с кузовом типа "седан") УЗЛЫ И ДЕТАЛИ

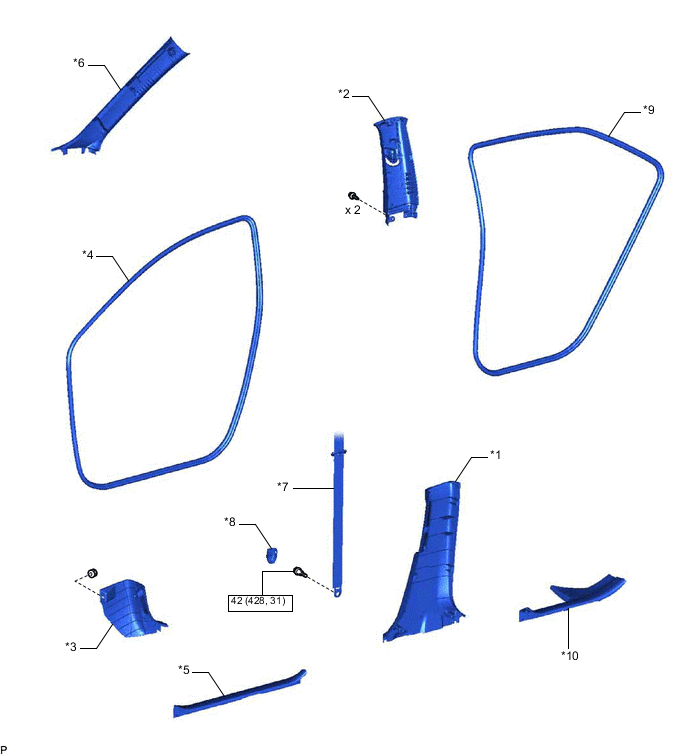

ИЛЛЮСТРАЦИЯ
| *1 | НИЖНЯЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА | *2 | ВЕРХНЯЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА |
| *3 | БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА С ЛЕВОЙ СТОРОНЫ КОЖУХА | *4 | УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
| *5 | ОПОРНАЯ НАКЛАДКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ | *6 | ОБИВКА ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА |
| *7 | ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ | *8 | НАКЛАДКА КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ |
| *9 | УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ | *10 | ОПОРНАЯ НАКЛАДКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

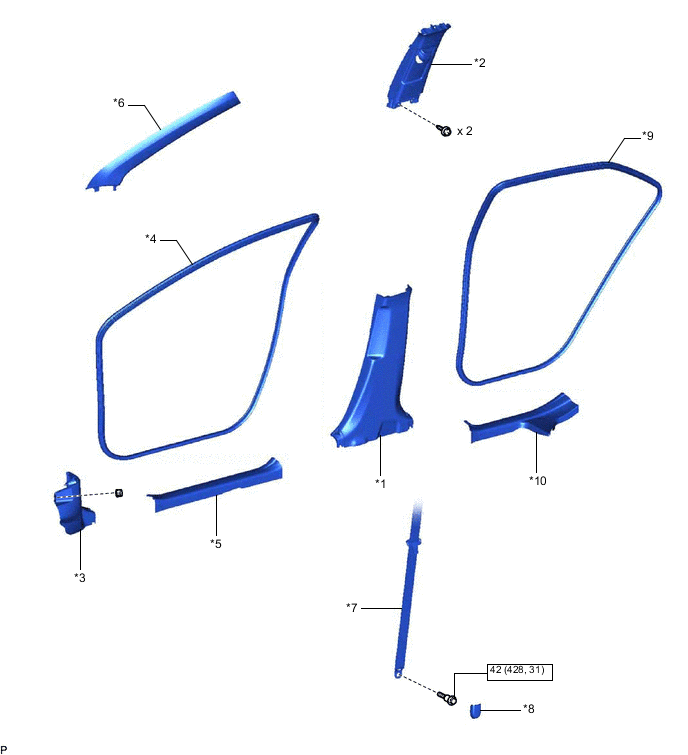

ИЛЛЮСТРАЦИЯ
| *1 | НИЖНЯЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА | *2 | ВЕРХНЯЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА |
| *3 | БОКОВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА С ПРАВОЙ СТОРОНЫ КОЖУХА | *4 | УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
| *5 | ОПОРНАЯ НАКЛАДКА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ | *6 | ОБИВКА ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА |
| *7 | ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ | *8 | НАКЛАДКА КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ |
| *9 | УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ | *10 | ОПОРНАЯ НАКЛАДКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

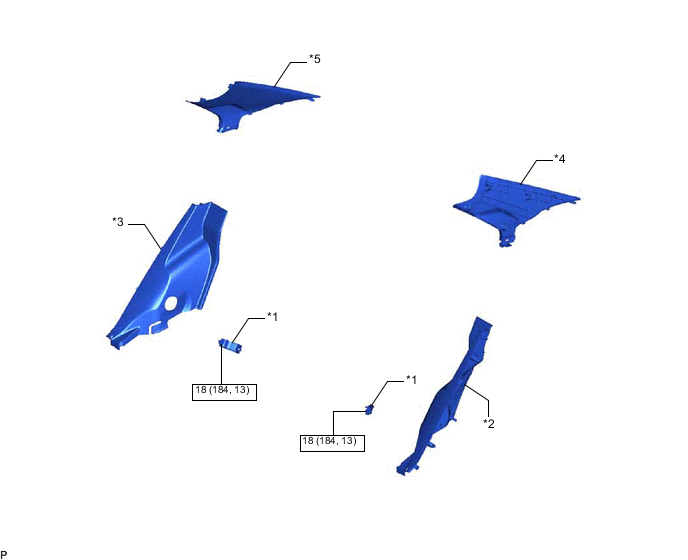

ИЛЛЮСТРАЦИЯ
| *1 | ПЕТЛЯ СПИНКИ ЗАДНЕГО СИДЕНЬЯ | *2 | ЛЕВАЯ БОКОВАЯ НАКЛАДКА ЗАДНЕГО СИДЕНЬЯ |
| *3 | ПРАВАЯ БОКОВАЯ НАКЛАДКА ЗАДНЕГО СИДЕНЬЯ | *4 | ВНУТРЕННЯЯ ЛЕВАЯ БОКОВАЯ ОБЛИЦОВКА КРЫШИ |
| *5 | ВНУТРЕННЯЯ ПРАВАЯ БОКОВАЯ ОБЛИЦОВКА КРЫШИ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

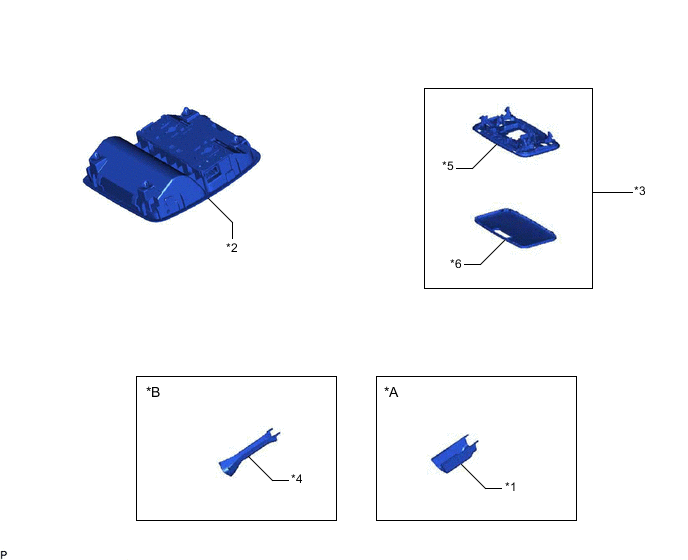

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с зеркалом с электрохромным покрытием | *B | Для моделей с датчиком дождя |
| *1 | КРЫШКА ДЕРЖАТЕЛЯ СТОЙКИ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА | *2 | ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ |
| *3 | ЛАМПА ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ | *4 | КРЫШКА ДАТЧИКА ДОЖДЯ |
| *5 | КОРПУС ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ | *6 | РАССЕИВАТЕЛЬ ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА № 1 |

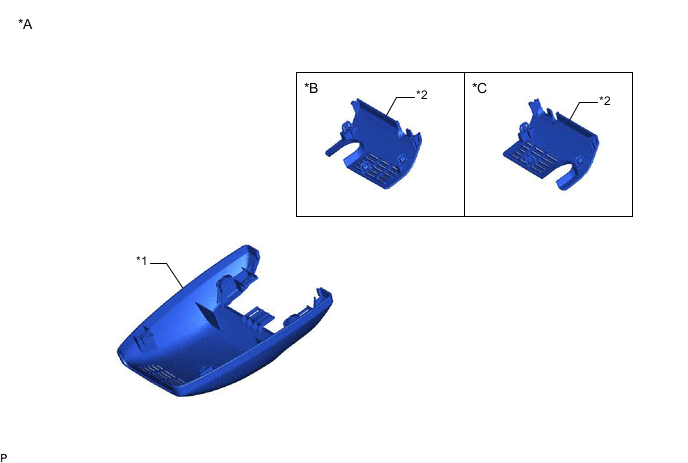

ИЛЛЮСТРАЦИЯ
| *A | для моделей с предаварийной системой безопасности | *B | Для моделей с левосторонним рулевым управлением |
| *C | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | КРЫШКА ДАТЧИКА ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ ПРИ ДВИЖЕНИИ В ГОРОДЕ | *2 | 2-Я КРЫШКА ДАТЧИКА ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ ПРИ ДВИЖЕНИИ В ГОРОДЕ |

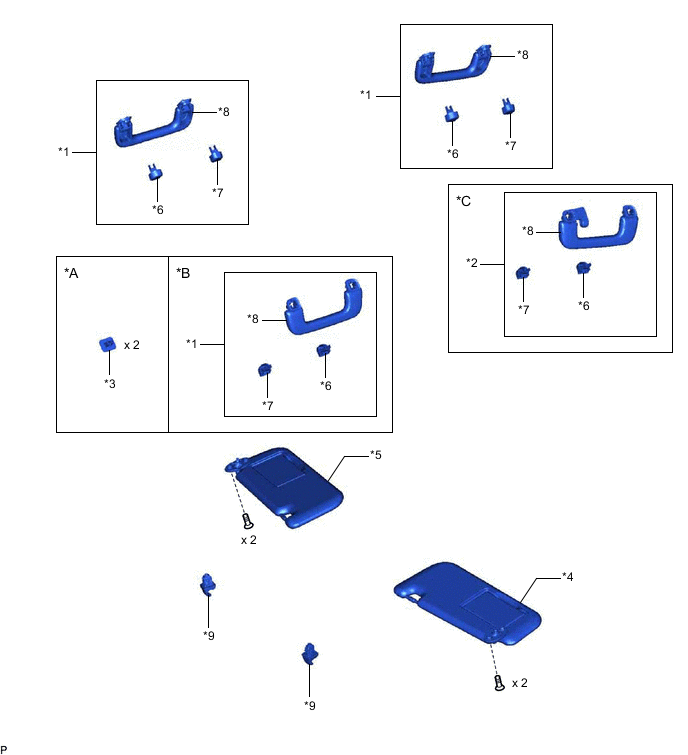

ИЛЛЮСТРАЦИЯ
| *A | Со стороны водителя, для моделей без верхнего поручня | *B | Со стороны водителя, для моделей с верхним поручнем |
| *C | Со стороны водителя | - | - |
| *1 | ВЕРХНИЙ ПОРУЧЕНЬ В СБОРЕ | *2 | ЗАДНИЙ ВЕРХНИЙ ПОРУЧЕНЬ В СБОРЕ |
| *3 | КРЫШКА ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ОБИВКИ КРЫШИ | *4 | ЛЕВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ |
| *5 | ПРАВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ | *6 | ЛЕВАЯ НАКЛАДКА ВЕРХНЕГО ПОРУЧНЯ |
| *7 | ПРАВАЯ НАКЛАДКА ВЕРХНЕГО ПОРУЧНЯ | *8 | ВЕРХНИЙ ПОРУЧЕНЬ |
| *9 | ДЕРЖАТЕЛЬ ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА | - | - |

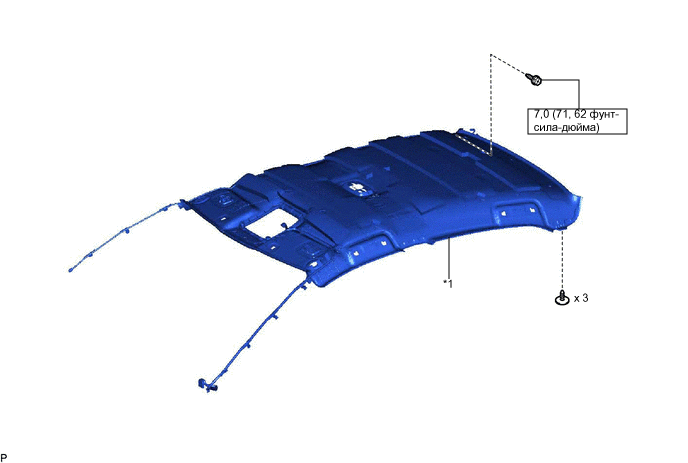

ИЛЛЮСТРАЦИЯ
| *1 | ОБИВКА КРЫШИ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

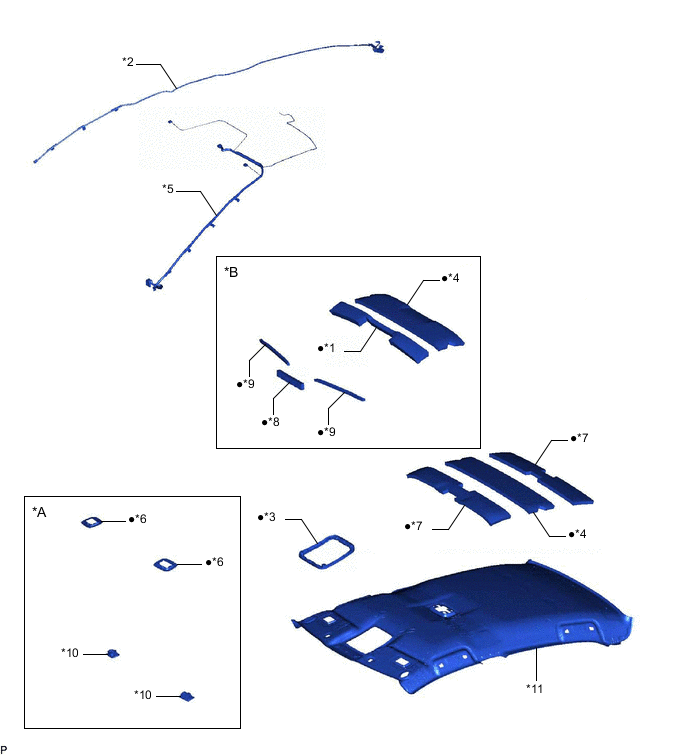

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с лампой аксессуарного зеркала | *B | для автомобилей, предназначенных для эксплуатации в холодном климате |
| *1 | ПЕРЕДНИЙ ШУМОИЗОЛЯТОР КРЫШИ | *2 | АНТЕННА УСИЛИТЕЛЯ № 1 В СБОРЕ |
| *3 | КОЖУХ ЛАМПЫ В ОБИВКЕ № 1 | *4 | ШУМОИЗОЛЯТОР КРЫШИ № 1 |
| *5 | ЖГУТ ЭЛЕКТРОПРОВОДКИ КРЫШИ № 1 | *6 | КОЖУХ ЛАМПЫ В ОБИВКЕ № 2 |
| *7 | ШУМОИЗОЛЯТОР КРЫШИ № 2 | *8 | ШУМОИЗОЛЯТОР КРЫШИ № 4 |
| *9 | ШУМОИЗОЛЯТОР КРЫШИ | *10 | ЛАМПА АКСЕССУАРНОГО ЗЕРКАЛА В СБОРЕ |
| *11 | ОБИВКА КРЫШИ | - | - |
| ● | Деталь однократного применения | - | - |
