ПЕРЕДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с кузовом типа "хэтчбэк", "универсал") УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ




   1.

      Введите в зацепление 4 направляющих, как показано на рисунке.

   2. Для моделей с механической трансмиссией:




      1. Установите вещевой ящик в облицовке туннеля пола и закрепите его 2 болтами и 2 винтами.

   3. Для моделей с бесступенчатой трансмиссией:




      1. Установите вещевой ящик в облицовке туннеля пола и закрепите его 2 болтами и 4 винтами.

2. УСТАНОВИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА




   1. Установите коврик вещевого ящика в облицовке туннеля пола.

3. УСТАНОВИТЕ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без силовой розетки)




   1. Установите крышку вещевого ящика в консоли на задних сиденьях в сборе.

4. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ




   1.

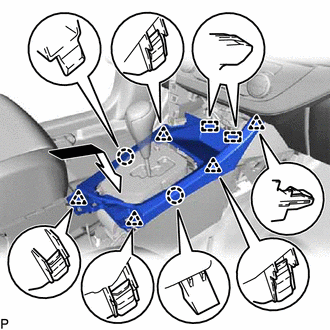

      Установите верхнюю облицовку панели пола и введите в зацепление 2 захвата, 5 фиксаторов и 2 направляющих, как показано на рисунке.

   2.

      Введите зажим в зацепление.

5. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ В СБОРЕ




   1. Подсоедините все разъемы.

   2.

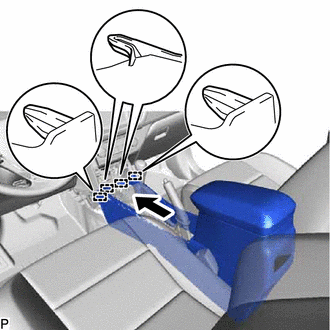

      Установите верхнюю панель облицовки туннеля пола, закрепив ее 4 захватами и 5 фиксаторами.

6. УСТАНОВИТЕ ОПРАВУ ЛЮЧКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (для моделей с бесступенчатой трансмиссией)




   1. Введите в зацепление 2 направляющие.

   2. Установите оправу лючка рычага переключения передач и введите в зацепление 6 захватов.

7. УСТАНОВИТЕ ОПРАВУ ЛЮЧКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (для моделей с механической трансмиссией)




   1. Введите в зацепление 2 направляющие.

   2. Установите оправу лючка рычага переключения передач и введите в зацепление 6 захватов.

8. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией)




   1.

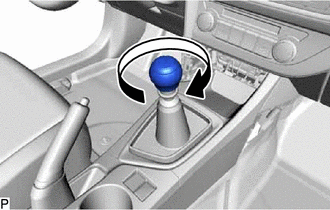

      Поверните рукоятку рычага переключения передач по часовой стрелке для ее установки.

9. УСТАНОВИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2



   1.

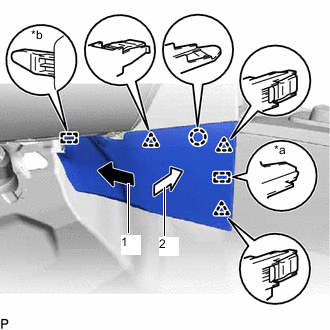

      *a	Направляющая <A>
      *b	Направляющая <B>

      Отожмите переднюю вставку вещевого ящика в облицовке туннеля пола № 2 в направлении, указанном стрелкой (1), чтобы ввести в зацепление направляющую <B>.

   2. Отожмите переднюю вставку вещевого ящика в облицовке туннеля пола № 2 в направлении, указанном стрелкой (2), чтобы ввести в зацепление захват, 3 фиксатора и направляющую <A>, и установить переднюю вставку.

10. УСТАНОВИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1



    1.

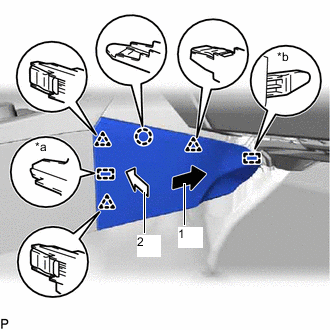

       *a	Направляющая <A>
       *b	Направляющая <B>

       Отожмите переднюю вставку вещевого ящика в облицовке туннеля пола № 1 в направлении, указанном стрелкой (1), чтобы ввести в зацепление направляющую <B>.

    2. Отожмите переднюю вставку вещевого ящика в облицовке туннеля пола № 1 в направлении, указанном стрелкой (2), чтобы ввести в зацепление захват, 3 фиксатора и направляющую <A>, и установить переднюю вставку.

11. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2
