ПЕРЕДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с кузовом типа "седан") УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ




   1. Для моделей с силовой розеткой:




      1. Подсоедините разъем.

   2.

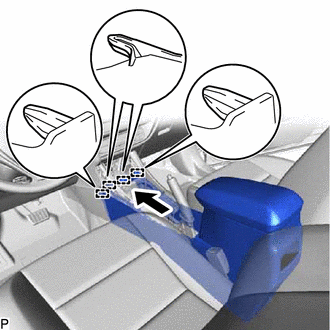

      Введите в зацепление 4 направляющих, как показано на рисунке.

   3. Для моделей с механической трансмиссией:




      1. Установите вещевой ящик в облицовке туннеля пола и закрепите его 2 болтами и 2 винтами.

   4. Кроме моделей с механической трансмиссией:




      1. Установите вещевой ящик в облицовке туннеля пола и закрепите его 2 болтами и 4 винтами.

2. УСТАНОВИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА




   1. Установите коврик вещевого ящика в облицовке туннеля пола.

3. УСТАНОВИТЕ ЯЩИК ПАНЕЛИ ПРИБОРОВ В СБОРЕ




   1. Введите зажим в зацепление.

   2. Подсоедините все разъемы.

   3. Установите ящик панели приборов в сборе и закрепите его 4 фиксаторами.

4. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ




   1. Подсоедините все разъемы.

   2. Введите зажим в зацепление.

   3. Введите в зацепление 6 фиксаторов, чтобы установить верхнюю панель консоли.

5. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ В СБОРЕ




   1. Установите верхнюю панель облицовки туннеля пола, закрепив ее 3 захватами и 5 фиксаторами.

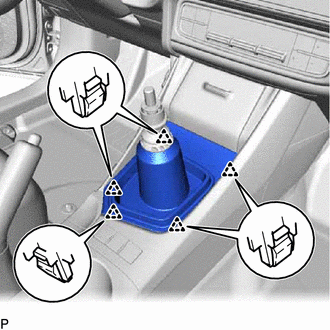

6. УСТАНОВИТЕ ОПРАВУ ЛЮЧКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ




   1. Для моделей с механической трансмиссией:




      1.

         Введите в зацепление 5 фиксаторов, чтобы установить оправу лючка рычага переключения передач.

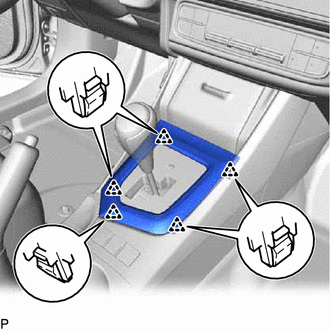

   2. Для моделей с механической трансмиссией "multimode":




      1.

         Введите в зацепление 5 фиксаторов, чтобы установить оправу лючка рычага переключения передач.

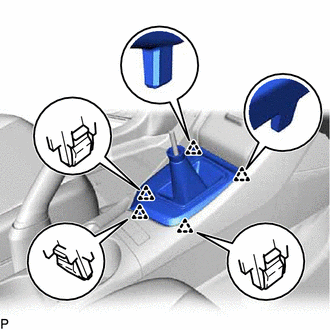

7. УСТАНОВИТЕ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ В СБОРЕ (для моделей с бесступенчатой трансмиссией)




   1.

      Подсоедините разъем.

   2. Введите в зацепление 5 фиксаторов, чтобы установить корпус индикатора положения в сборе.

8. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ




   1. Для моделей с механической трансмиссией:




      1.

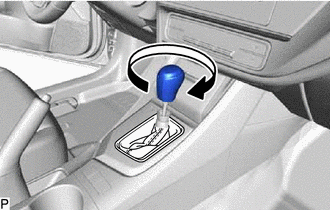

         Поверните рукоятку рычага переключения передач по часовой стрелке, чтобы установить ее.

   2. Для моделей с бесступенчатой трансмиссией:




      1.

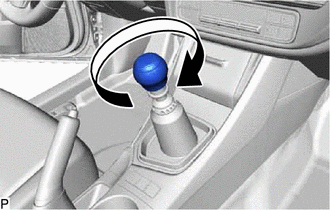

         Поверните рукоятку рычага переключения передач по часовой стрелке, чтобы установить ее.

      2.

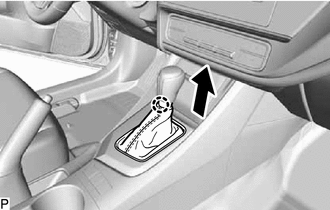

         Введите в зацепление захват, чтобы подсоединить корпус индикатора положения в сборе, как показано на рисунке.

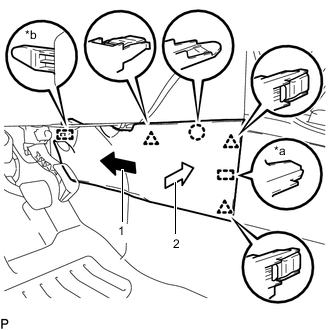

9. УСТАНОВИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2



   1.

      *a	Направляющая <A>
      *b	Направляющая <B>

      Отожмите переднюю вставку вещевого ящика в облицовке туннеля пола № 2 в направлении, указанном стрелкой (1), чтобы ввести в зацепление направляющую <B>.

   2. Отожмите переднюю вставку вещевого ящика в облицовке туннеля пола № 2 в направлении, указанном стрелкой (2), чтобы ввести в зацепление захват, 3 фиксатора и направляющую <A>, и установить переднюю вставку.

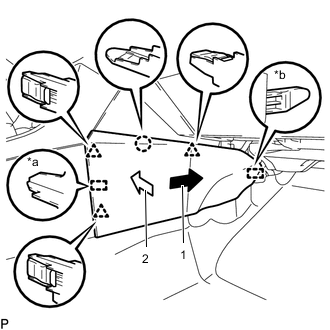

10. УСТАНОВИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1



    1.

       *a	Направляющая <A>
       *b	Направляющая <B>

       Отожмите переднюю вставку вещевого ящика в облицовке туннеля пола № 1 в направлении, указанном стрелкой (1), чтобы ввести в зацепление направляющую <B>.

    2. Отожмите переднюю вставку вещевого ящика в облицовке туннеля пола № 1 в направлении, указанном стрелкой (2), чтобы ввести в зацепление захват, 3 фиксатора и направляющую <A>, и установить переднюю вставку.

11. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2
