ПОРЯДОК ВЫПОЛНЕНИЯ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Нажмите здесь Click here
СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ
Нажмите здесь Click here
СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ
Нажмите здесь Click here
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ
Нажмите здесь Click here
СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА
Нажмите здесь Click here
СНИМИТЕ НИЖНЮЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с левосторонним рулевым управлением)

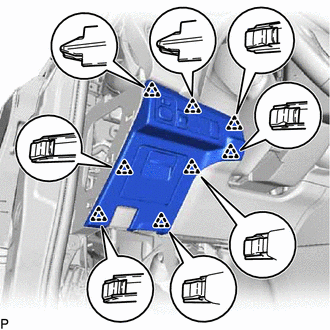

Освободите 8 фиксаторов.
Отсоедините все разъемы и снимите нижнюю облицовку панели управления в сборе.
СНИМИТЕ НИЖНЮЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с правосторонним рулевым управлением)
для моделей без системы посадки и запуска:

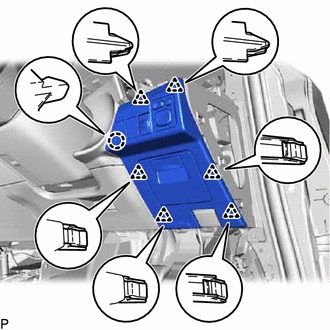

Освободите захват и 6 фиксаторов.
Отсоедините все разъемы и снимите нижнюю облицовку панели управления в сборе.
Для моделей с системой посадки и запуска:
Освободите 8 фиксаторов.
Отсоедините все разъемы и снимите нижнюю облицовку панели управления в сборе.

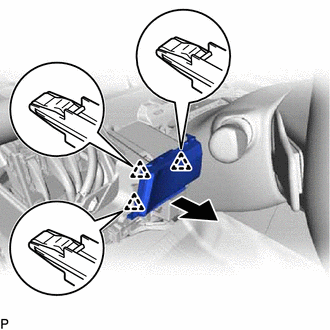

СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 2 (для моделей с левосторонним рулевым управлением)
Освободите 3 фиксатора и снимите основание отверстия переключателя № 2, как показано на рисунке.
СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 2 (для моделей с правосторонним рулевым управлением)
для моделей без системы посадки и запуска:
Освободите 5 фиксаторов и снимите основание отверстия переключателя № 2, как показано на рисунке.
Для моделей с системой посадки и запуска:

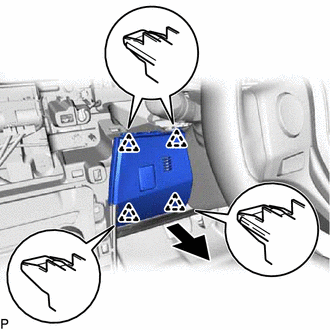

Освободите 4 фиксатора, как показано на рисунке.
Отсоедините разъем и снимите основание отверстия переключателя № 2.

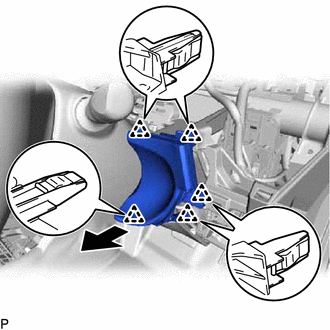

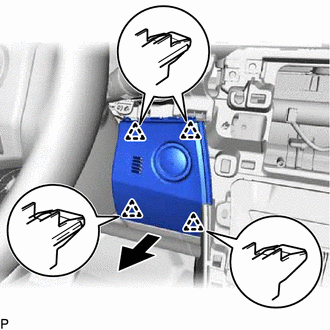

СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1 (для моделей с левосторонним рулевым управлением)
для моделей без системы посадки и запуска:
Освободите 4 фиксатора и снимите основание отверстия переключателя № 1, как показано на рисунке.
Для моделей с системой посадки и запуска:

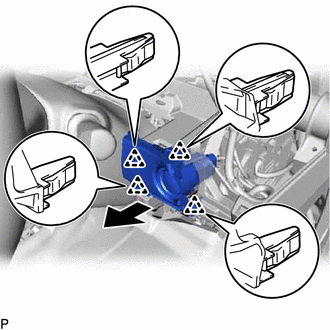

Освободите 4 фиксатора, как показано на рисунке.
Отсоедините разъем и снимите основание отверстия переключателя № 1.

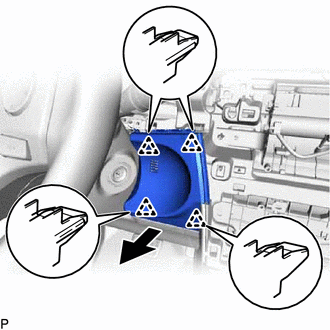

СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1 (для моделей с правосторонним рулевым управлением)
Освободите 4 фиксатора, как показано на рисунке.
Отсоедините разъем и снимите основание отверстия переключателя № 1.

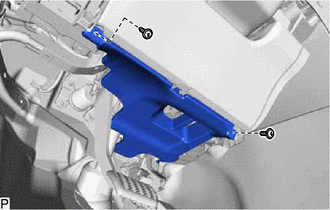

СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с нижней крышкой панели приборов)

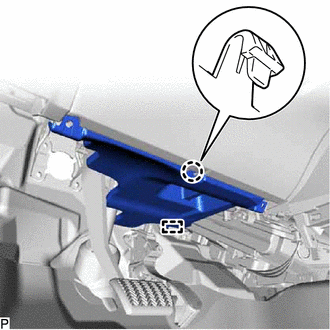

Выверните 2 винта <G>.
Отсоедините захват и направляющую и снимите нижнюю крышку панели приборов № 1 в сборе.

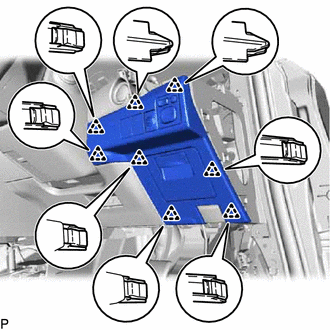

СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей без подушки безопасности для защиты коленей)

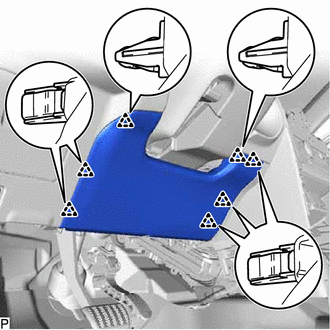

Освободите 7 фиксаторов и снимите нижнюю отделочную накладку панели приборов.
СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ С КРЫШКОЙ (для моделей с подушкой безопасности для защиты коленей)
Нажмите здесь Click here

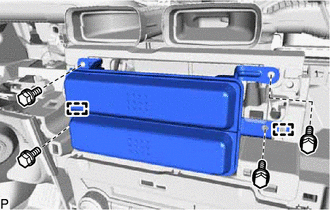

СНИМИТЕ ВМЕСТЕ С КРОНШТЕЙНОМ КРЫШКУ ОТВЕРСТИЯ ПОД СТЕРЕОСИСТЕМУ (для моделей без радиоприемника)
Выверните 4 болта <C>.
Освободите 2 направляющие.
Отсоедините разъем и снимите крышку отверстия под стереосистему с кронштейном.
СНИМИТЕ РАДИОПРИЕМНИК С КРОНШТЕЙНОМ В СБОРЕ (для моделей с радиоприемником)
Нажмите здесь Click here
СНИМИТЕ ШНУР АНТЕННЫ СИСТЕМЫ НАВИГАЦИИ № 1 В СБОРЕ (для моделей с системой навигации)
Нажмите здесь Click here
СНИМИТЕ ПАНЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с кондиционером с ручным управлением)
Нажмите здесь Click here
СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с автоматическим кондиционером)
Нажмите здесь Click here
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ
Tech Tips
Выполните действия в том же порядке, что и для левой стороны.
СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА
Tech Tips
Выполните действия в том же порядке, что и для левой стороны.

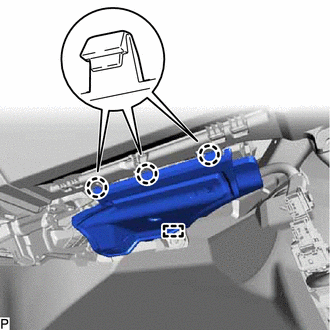

СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ (для моделей с нижней крышкой панели приборов)
Отсоедините 3 захвата и направляющую и снимите нижнюю крышку панели приборов № 2 в сборе.
СНИМИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ

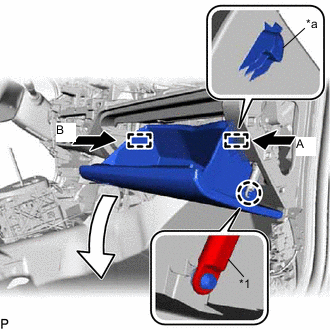

| *1 | Упор дверцы перчаточного ящика в сборе |
| *a | Стопор |
Освободите захват и отсоедините упор дверцы перчаточного ящика в сборе.
Слегка отогните упоры (A) и (B) в направлениях, указанных стрелками на рисунке, и оттяните дверцу перчаточного ящика в сборе вниз настолько, чтобы освободить упоры.

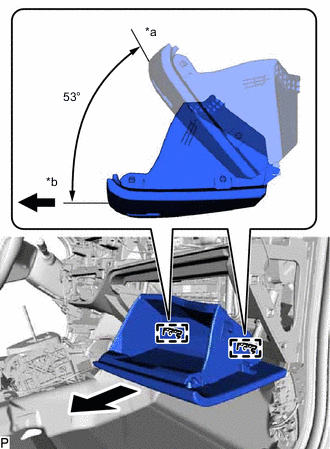

| *a | Закрыто |
| *b | Открыта примерно на 53° |
Откройте дверцу перчаточного ящика в сборе примерно на 53° по отношению к закрытому положению. Оттяните дверцу перчаточного ящика в сборе по горизонтали в направлении, указанном стрелкой, чтобы отцепить 2 петли, и снимите ее.
Note
Смещение дверцы перчаточного ящика в сборе вверх при снятии вызывает деформацию петель. Поэтому дверцу перчаточного ящика в сборе следует оттягивать строго по горизонтали.
СНИМИТЕ УПОР ДВЕРЦЫ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ
Отцепите захват и снимите упор дверцы перчаточного ящика.

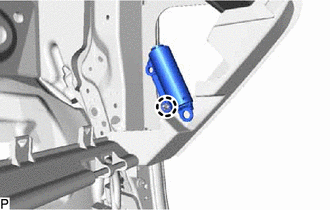

ОТСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ

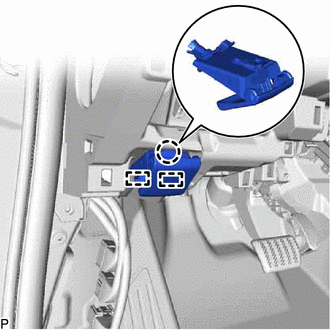

Освободите захват и 2 направляющих, и отсоедините рычаг фиксации капота в сборе.

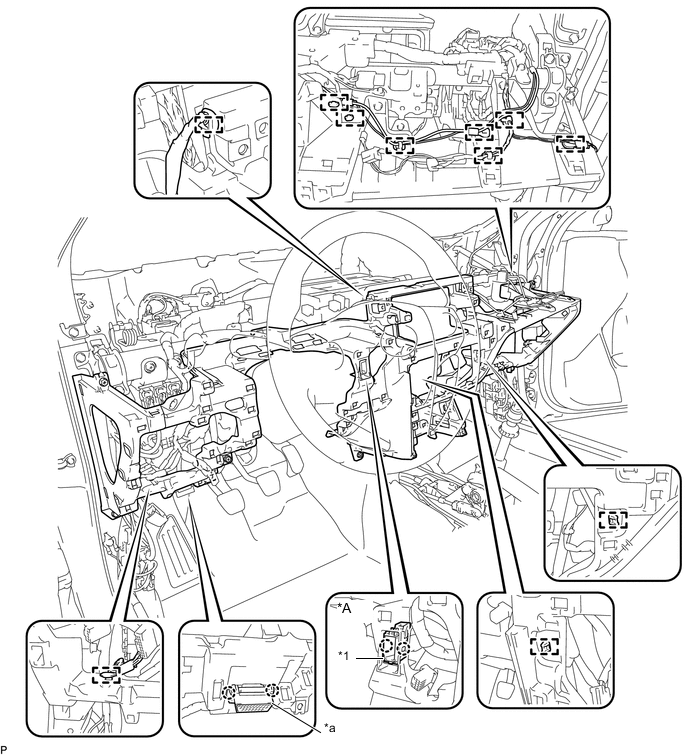

СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ
Расцепите все зажимы.
| *A | для автоматического кондиционера | - | - |
| *1 | Датчик температуры в салоне (термистор системы кондиционирования) | - | - |
| *a | DLC3 | - | - |
Отсоедините все разъемы.
Освободите 2 захвата и отсоедините разъем DLC3.
Для моделей с автоматической системой кондиционирования:
Освободите 2 захвата и снимите датчик температуры в салоне (термистор системы кондиционирования).

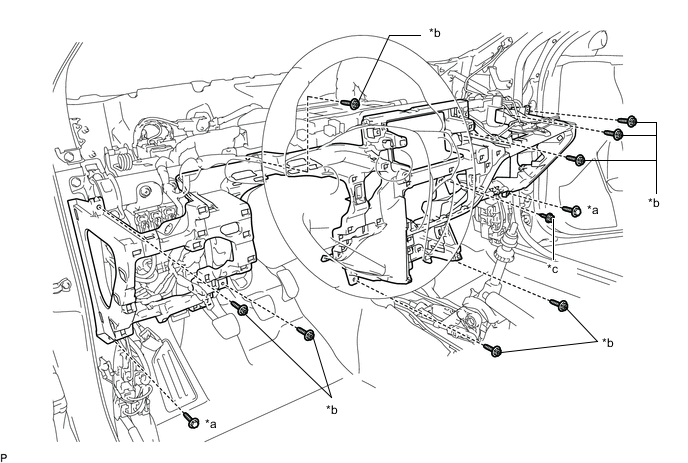

Выверните 2 болта <A> или <B>, 8 винтов <D>, винт <E> или <F> и снимите нижнюю панель панели приборов в сборе.
| *a | Болт <A> или <B> | *b | Винт <D> |
| *c | Винт <E> или <F> | - | - |
