ВЕРХНЯЯ ПАНЕЛЬ ПРИБОРОВ (для моделей с кузовом типа "хэтчбэк", "универсал") УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ


    1. Если устанавливается новая панель приборов в сборе.

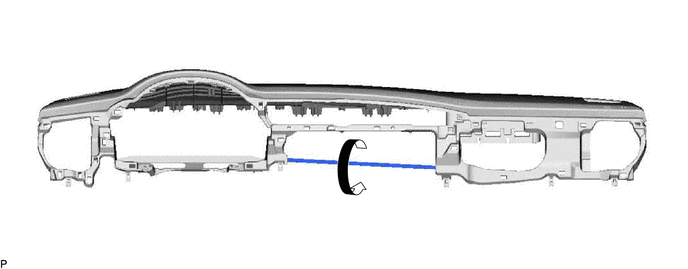

      1. Непосредственно перед установкой верхней панели приборов в сборе скрутите и обрежьте элемент, показанный на рисунке.

        A012MBO

    2. Отожмите верхнюю панель панели приборов в сборе в направлении, указанном стрелкой (1), чтобы ввести в зацепление 5 направляющих.

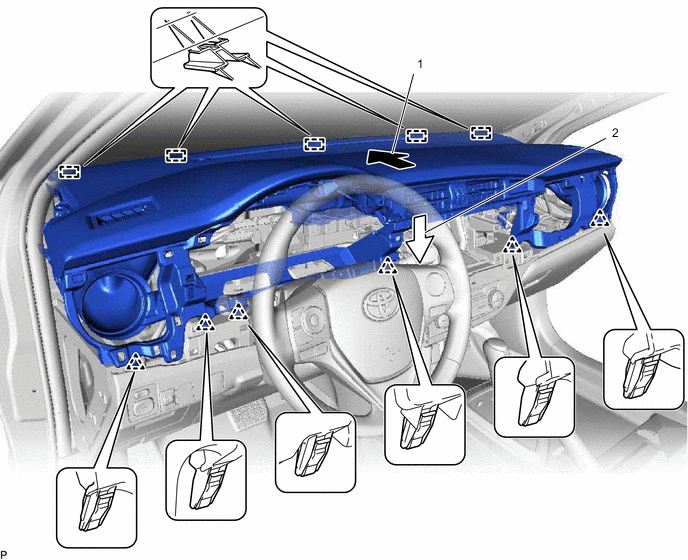

      A012GBRN01

    3. Отожмите верхнюю панель панели приборов в сборе в направлении, указанном стрелкой (2), чтобы ввести в зацепление 6 фиксаторов и установить верхнюю панель панели приборов в сборе.

    4. Вверните болт <A> передней подушки безопасности пассажира.

      Torque:
      20 Н*м  { 204 кгс*см, 15 фунт-сила-футов }

    5. Установите 2 фиксатора.

  2. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ № 2

    Нажмите здесь Click here

  3. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

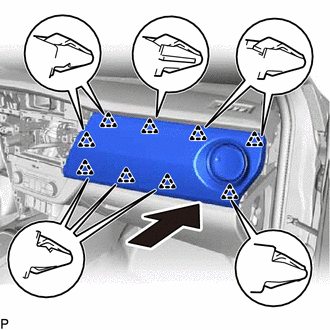

    1. A012LMP

      Закрепите облицовку панели управления в сборе 9 фиксаторами, как показано на рисунке.

  4. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

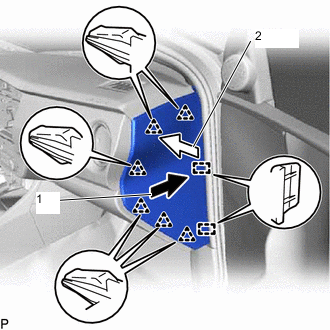

    1. A012H3YN01

      Отожмите правую боковую панель панели приборов сначала в направлении, указанном стрелкой (1), чтобы ввести в зацепление 2 направляющих, а затем в направлении, указанном стрелкой (2), чтобы ввести в зацепление 6 фиксаторов и установить правую боковую панель панели приборов.

  5. УСТАНОВИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  6. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  7. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ

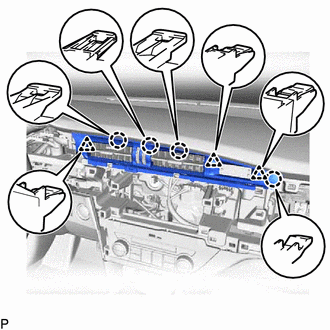

    1. A012LR1

      Введите в зацепление 4 захвата и 3 фиксатора и установите центральную отделочную накладку панели приборов в сборе.

  8. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ


    1. Установите верхнюю облицовку панели управления в сборе и введите в зацепление 4 фиксатора.

  9. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

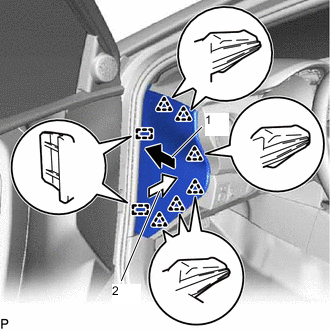

    1. A012GPMN01

      Отожмите левую боковую панель панели приборов сначала в направлении, указанном стрелкой (1), чтобы ввести в зацепление 2 направляющих, а затем в направлении, указанном стрелкой (2), чтобы ввести в зацепление 6 фиксаторов и установить левую боковую панель панели приборов.

  10. УСТАНОВИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

    Нажмите здесь Click here

  11. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

  12. УСТАНОВИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесь Click here

  13. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

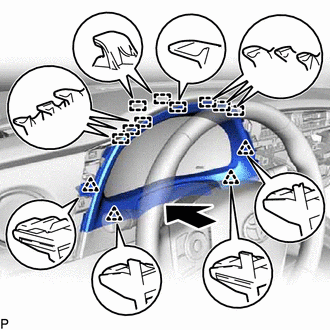

    1. A012FV0

      Установите облицовку панели управления, закрепив ее 9 направляющими и 4 фиксаторами, как показано на рисунке.

  14. УСТАНОВИТЕ ПАНЕЛЬ КОЖУХА ЩИТКА ПРИБОРОВ № 1

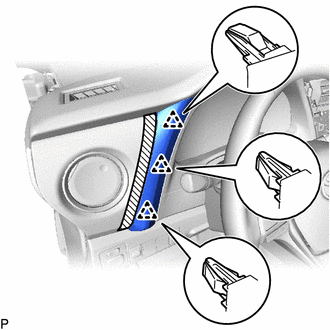

    1. A012MFL

      Установите панель кожуха щитка приборов № 1 и закрепите 3 фиксаторами.

  15. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ


    1. Подсоедините все разъемы.

    2. Установите центральную облицовку панели управления в сборе и закрепите ее захватом и 7 фиксаторами.

  16. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2

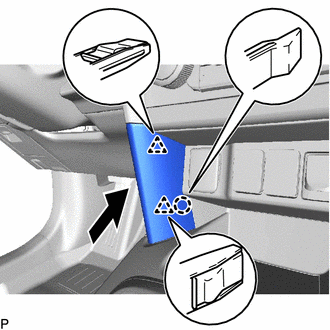

    1. A012FFJ

      Установите нижнюю отделочную накладку панели приборов № 2, закрепив ее захватом и 2 фиксаторами, как показано на рисунке.

  17. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесь Click here

  18. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    Нажмите здесь Click here
