ВЕРХНЯЯ ПАНЕЛЬ ПРИБОРОВ (для моделей с кузовом типа "седан") УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ




   1. Если устанавливается новая панель приборов в сборе:

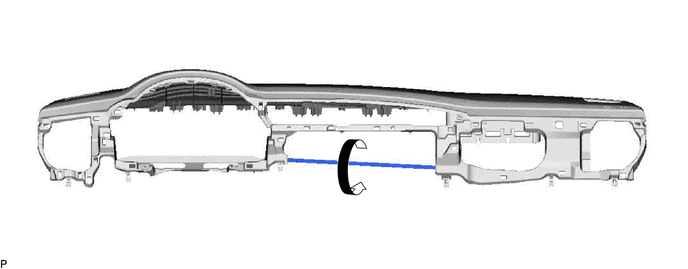

      1. Непосредственно перед установкой верхней панели приборов в сборе скрутите и обрежьте элемент, показанный на рисунке.

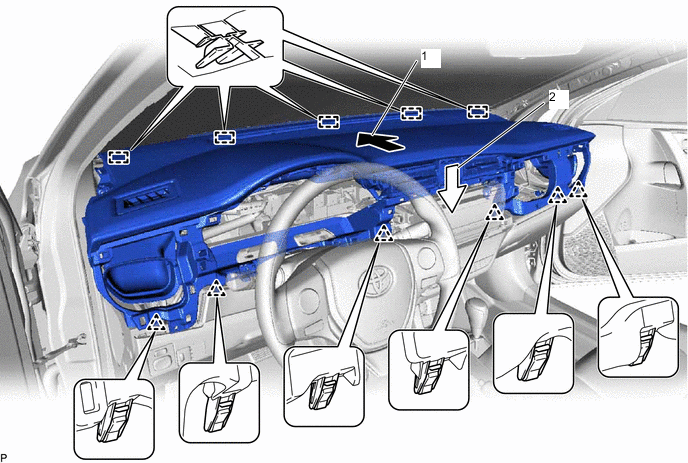

   2. Отожмите верхнюю панель панели приборов в сборе в направлении, указанном стрелкой (1), чтобы ввести в зацепление 5 направляющих.



   3. Отожмите верхнюю панель панели приборов в сборе в направлении, указанном стрелкой (2), чтобы ввести в зацепление 6 фиксаторов и установить верхнюю панель панели приборов в сборе.

   4. Вверните болт <A>.

      Torque:

      20 Н*м  { 204 кгс*см, 15 фунт-сила-футов }

   5. Установите 2 фиксатора.

   6. Подсоедините все разъемы.

2. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ № 2

   Нажмите здесь Click here

3. УСТАНОВИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

   Tech Tips

   Выполните действия в том же порядке, что и для левой стороны.

4. УСТАНОВИТЕ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ




   1. Установите воздуховод с дефлектором панели приборов № 2 в сборе и введите в зацепление 11 фиксаторов.

5. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ




   1.

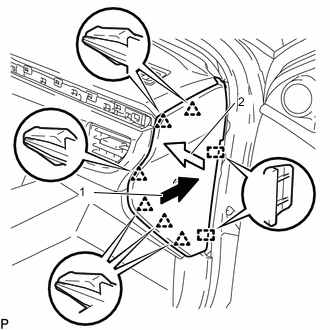

      Отожмите правую боковую панель панели приборов сначала в направлении, указанном стрелкой (1), чтобы ввести в зацепление 2 направляющих, а затем в направлении, указанном стрелкой (2), чтобы ввести в зацепление 6 фиксаторов и установить правую боковую панель панели приборов.

6. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

   Нажмите здесь Click here

7. УСТАНОВИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

   Для моделей без подушки безопасности занавесочного типа: Нажмите здесь Click here

   Для моделей с подушкой безопасности занавесочного типа: Нажмите здесь Click here

8. УСТАНОВИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

   Нажмите здесь Click here

9. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ




   1.

      Установите облицовку панели управления, закрепив ее 9 направляющими и 4 фиксаторами, как показано на рисунке.

10. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ




    1. Подсоедините все разъемы.

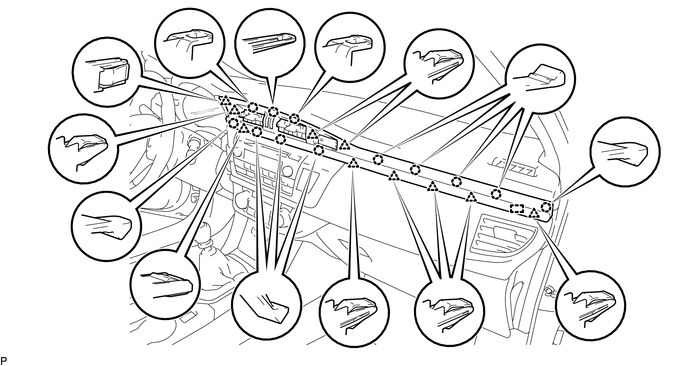

    2. Установите центральную облицовку панели управления в сборе и введите в зацепление 8 захватов и 5 фиксаторов.

11. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

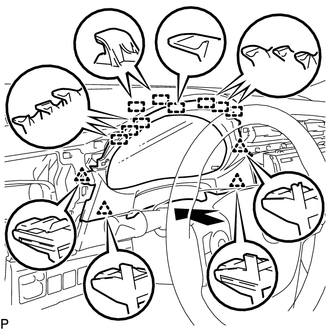

    1. Установите облицовку панели приборов № 1 в сборе и закрепите ее направляющей, 12 захватами и 10 фиксаторами.



12. УСТАНОВИТЕ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ




    1. Установите воздуховод с дефлектором панели приборов № 1 в сборе и закрепите его 2 захватами и 4 фиксаторами.

13. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ




    1.

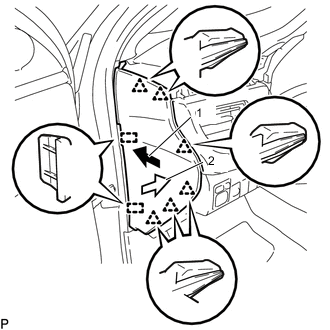

       Отожмите левую боковую панель панели приборов сначала в направлении, указанном стрелкой (1), чтобы ввести в зацепление 2 направляющих, а затем в направлении, указанном стрелкой (2), чтобы ввести в зацепление 6 фиксаторов и установить левую боковую панель панели приборов.

14. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесь Click here

15. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ




    1.

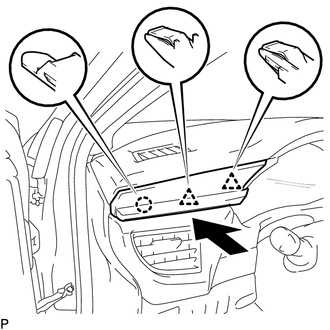

       Установите облицовку панели приборов № 2 в сборе и закрепите ее захватом и 2 фиксаторами, как показано на рисунке.

16. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесь Click here

17. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    Нажмите здесь Click here
