СИСТЕМА СОЛНЦЕЗАЩИТНОГО НАВЕСА КРЫШИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

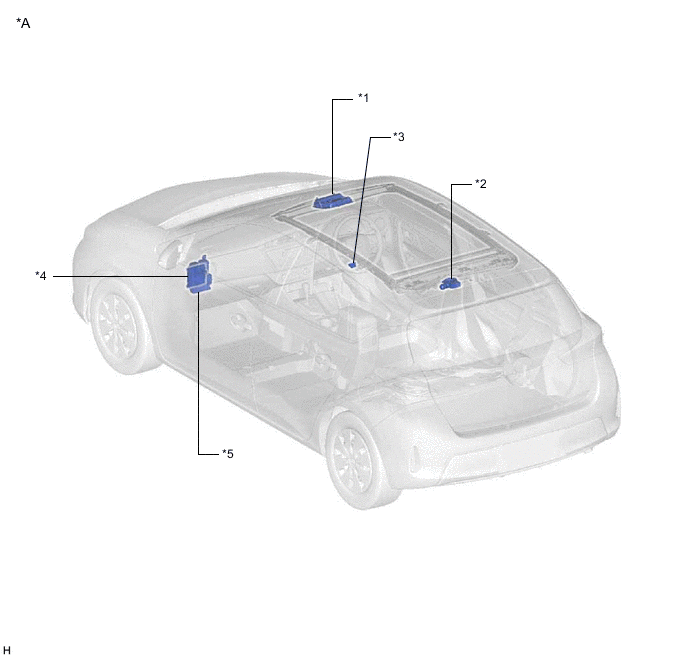

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "хэтчбэк" и с левосторонним рулевым управлением | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СОЛНЦЕЗАЩИТНОГО НАВЕСА КРЫШИ (ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ) | *2 | ЭБУ СОЛНЦЕЗАЩИТНОГО НАВЕСА КРЫШИ (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ) |
| *3 | DLC3 | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ S/ROOF - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 |
- | - |

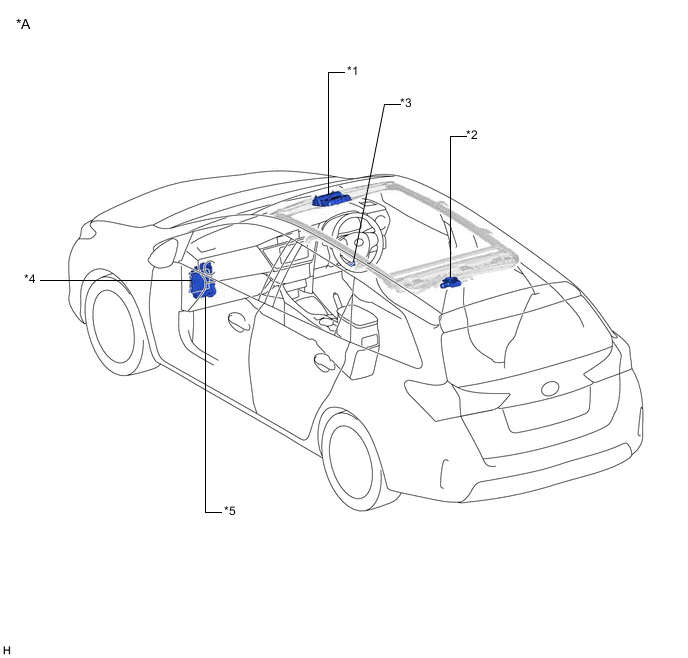

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "хэтчбэк" и с правосторонним рулевым управлением | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СОЛНЦЕЗАЩИТНОГО НАВЕСА КРЫШИ (ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ) | *2 | ЭБУ СОЛНЦЕЗАЩИТНОГО НАВЕСА КРЫШИ (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ) |
| *3 | DLC3 | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ S/ROOF - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 |
- | - |

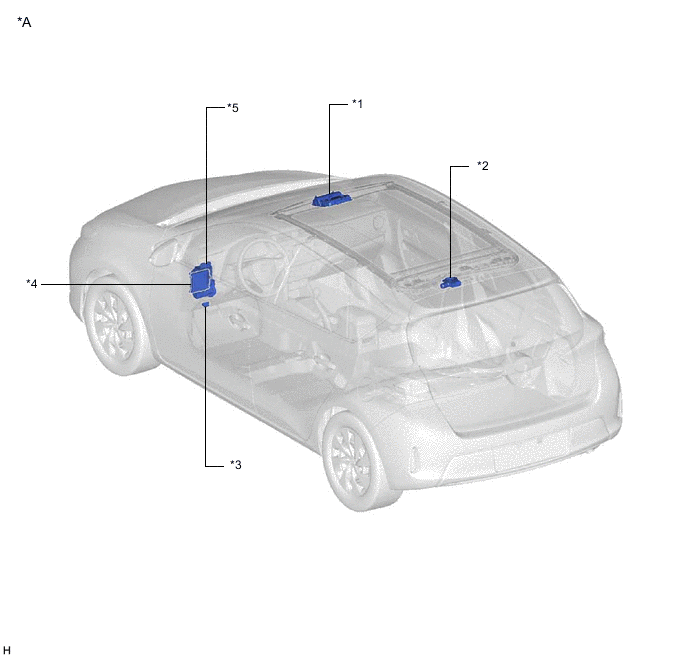

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "универсал" с левосторонним рулевым управлением | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СОЛНЦЕЗАЩИТНОГО НАВЕСА КРЫШИ (ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ) | *2 | ЭБУ СОЛНЦЕЗАЩИТНОГО НАВЕСА КРЫШИ (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ) |
| *3 | DLC3 | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ S/ROOF - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 |
- | - |

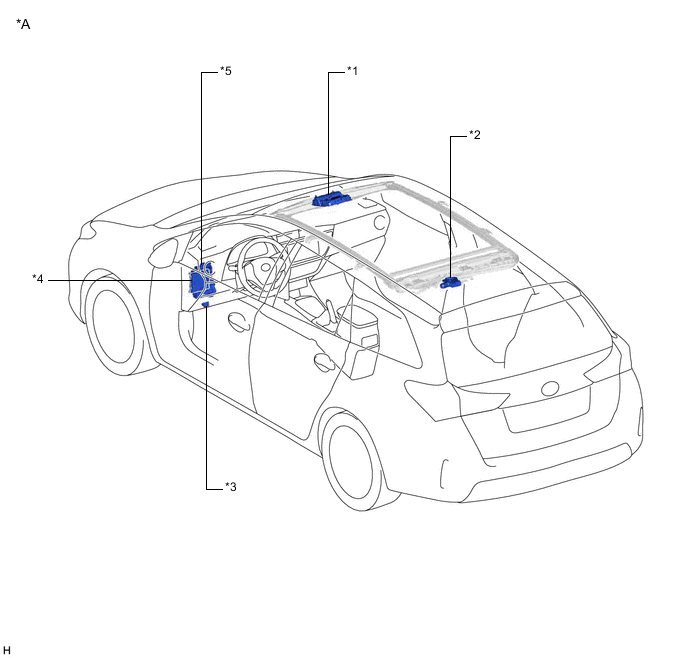

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "универсал" с правосторонним рулевым управлением | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СОЛНЦЕЗАЩИТНОГО НАВЕСА КРЫШИ (ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ) | *2 | ЭБУ СОЛНЦЕЗАЩИТНОГО НАВЕСА КРЫШИ (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ) |
| *3 | DLC3 | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ S/ROOF - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 |
- | - |
