ПАНЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (для моделей с кондиционером с ручным управлением) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2

    Нажмите здесь Click here

  2. СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  3. СНИМИТЕ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Нажмите здесь Click here

  4. СНИМИТЕ ПАНЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

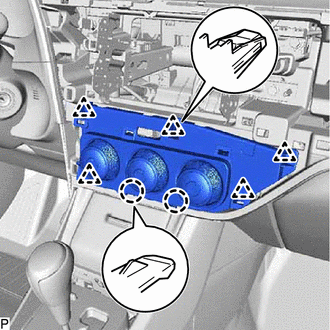

    1. A01TAKY

      Освободите 2 захвата и 5 фиксаторов.

    2. Отсоедините все разъемы.

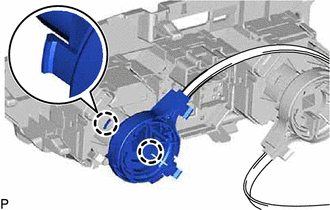

    3. A01TC6T

      Отцепите 2 захвата и отсоедините трос управления смесительной заслонкой в сборе.

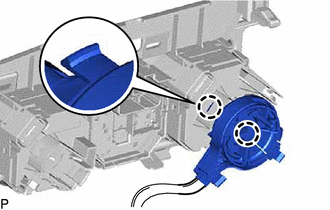

    4. A01TAJB

      Освободите 2 захвата, отсоедините трос управления отопителем № 2 в сборе и снимите панель системы кондиционирования в сборе.
