ПАНЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (для моделей с кондиционером с ручным управлением) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией)

   Нажмите здесь Click here

2. СНИМИТЕ ОПРАВУ ЛЮЧКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (для моделей с механической трансмиссией)

   Нажмите здесь Click here

3. СНИМИТЕ ОПРАВУ ЛЮЧКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (для моделей с бесступенчатой трансмиссией)

   Нажмите здесь Click here

4. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ В СБОРЕ

   Нажмите здесь Click here

5. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ

   Нажмите здесь Click here

6. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

   Нажмите здесь Click here

7. СНИМИТЕ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

   Нажмите здесь Click here

8. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

   Нажмите здесь Click here

9. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

   Нажмите здесь Click here

10. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

11. СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1 (для моделей с левосторонним рулевым управлением)

    Нажмите здесь Click here

12. СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1 (для моделей с правосторонним рулевым управлением)

    Нажмите здесь Click here

13. СНИМИТЕ ПАНЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ




    1.

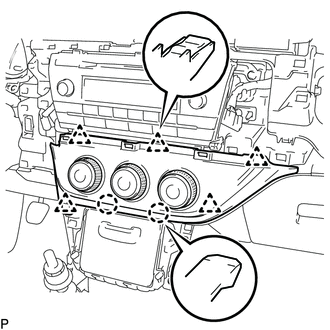

       Освободите 2 захвата и 5 фиксаторов.

    2. Отсоедините все разъемы.

    3.

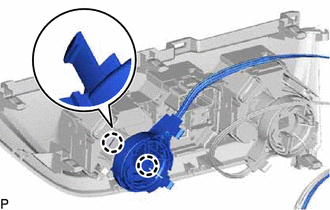

       Отцепите 2 захвата и отсоедините трос управления смесительной заслонкой в сборе.

    4.

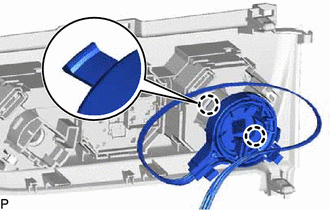

       Освободите 2 захвата, отсоедините трос управления отопителем № 2 в сборе и снимите панель системы кондиционирования в сборе.
