ПРЕДАВАРИЙНАЯ СИСТЕМА БЕЗОПАСНОСТИ СХЕМА СИСТЕМЫ

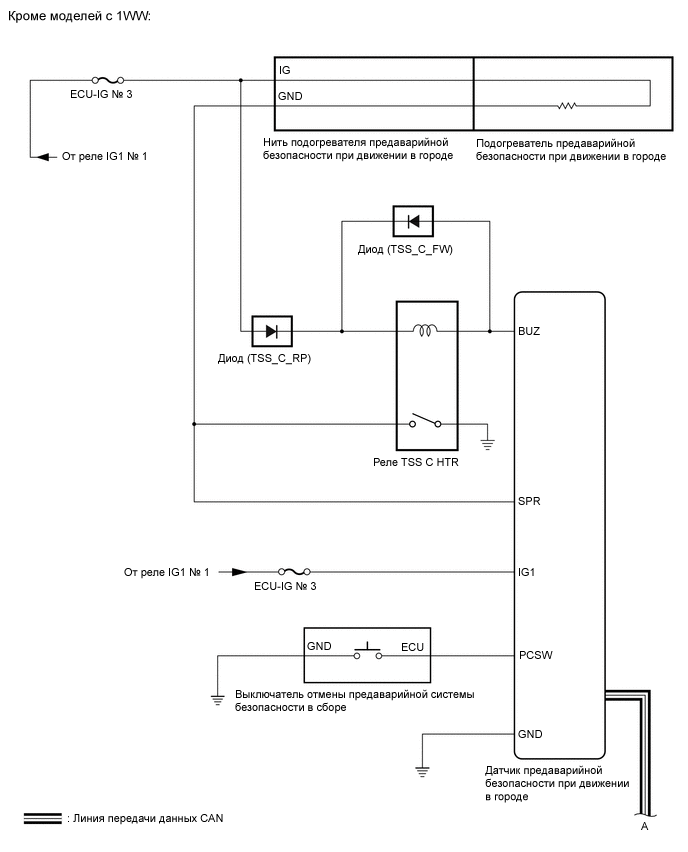

A0030JZE03

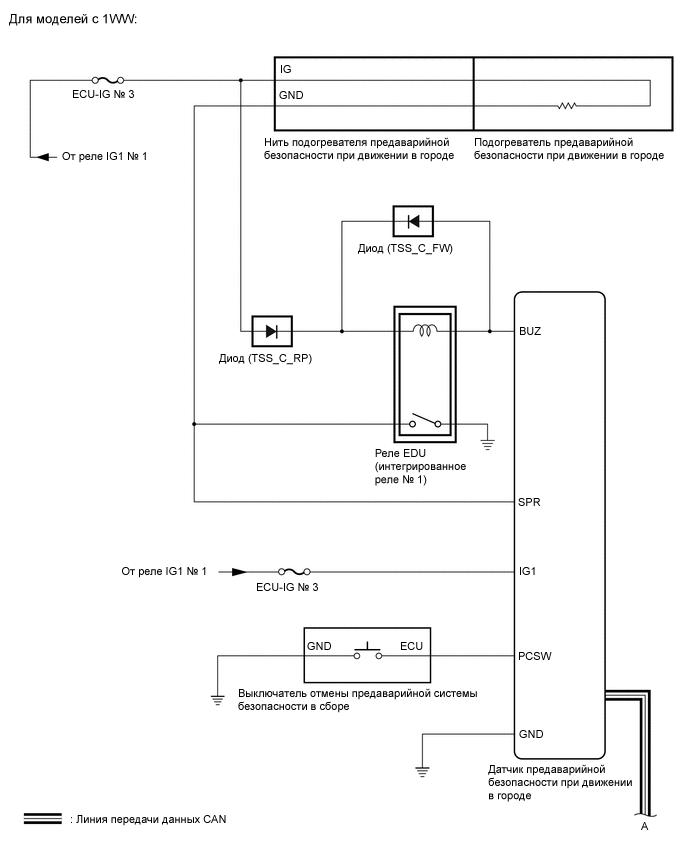

A00313BE02
A002ZN0E01
A00311ZE16
Таблица обмена данными
Передатчик Приемник Сигнал Линия
Датчик предаварийной безопасности при движении в городе Блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)

  • Сигнал ожидания усилителя экстренного торможения

  • Сигнал управления тормозами предаварийной системы безопасности

 CAN
Датчик предаварийной безопасности при движении в городе Щиток приборов в сборе

  • Сигнал неисправности предаварийной системы безопасности

  • Сигнал предупреждения

  • Предаварийная система безопасности выключена и сигнал отображения чувствительности

 CAN
Блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) Датчик предаварийной безопасности при движении в городе

  • Сигнал скорости автомобиля

  • Сигнал выключателя стоп-сигналов

  • Сигнал гидравлического давления в системе управления тормозами

  • Сигнал неисправности тормозов

 CAN
Центральный блок управления системы SRS (датчик замедления и рысканья) Датчик предаварийной безопасности при движении в городе Сигнал датчика замедления и рысканья автомобиля CAN
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Датчик предаварийной безопасности при движении в городе Технические характеристики автомобиля (рынок сбыта, расположение рулевого колеса) CAN
Витой кабель с датчиком в сборе (датчик положения рулевого колеса) Датчик предаварийной безопасности при движении в городе Сигнал датчика угла поворота рулевого колеса CAN
ECM Датчик предаварийной безопасности при движении в городе

  • Сигнал положения рычага переключения передач (D, R)

  • Сигнал угла поворота педали акселератора

  • Сигнал данных о типе двигателя

  • Сигнал неисправности системы ECD/SFI

 CAN
Датчик предаварийной безопасности при движении в городе ECM Сигнал управления мощностью двигателя CAN
