ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (для моделей без зеркала с электрохромным покрытием)




   1. Для моделей с кузовом типа "седан":



      1.

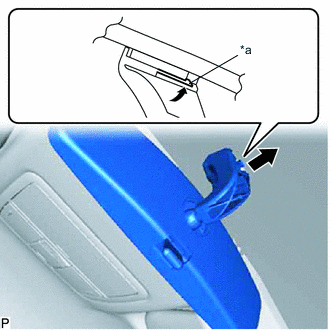

         *a	Рычаг блокировки

         Сдвиньте внутреннее зеркало заднего вида в сборе, как показано на рисунке, чтобы установить его.

         Note

         Убедитесь, что рычаг блокировки установлен надежно.

   2. для моделей с кузовом типа "хэтчбэк", "универсал":




      1.

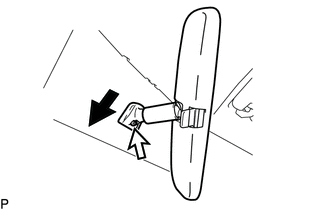

         Сдвиньте внутреннее зеркало заднего вида в сборе, как показано на рисунке.

      2. С помощью торцевого ключа "torx" T20 закрепите внутреннее зеркало заднего вида винтом.

         Torque:

         1,75 Н*м  { 18 кгс*см, 15 фунт-сила-дюймов }

2. УСТАНОВИТЕ ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (для моделей с зеркалом с электрохромным покрытием)




   1. Для моделей без предаварийной системы безопасности:




      1.

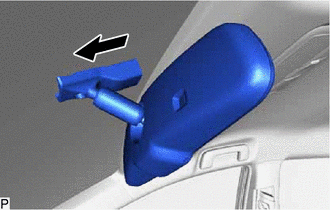

         Сдвиньте внутреннее зеркало заднего вида в сборе, как показано на рисунке.

      2. С помощью торцевого ключа "torx" T20 закрепите внутреннее зеркало заднего вида винтом.

         Torque:

         1,75 Н*м  { 18 кгс*см, 15 фунт-сила-дюймов }

      3. Подсоедините разъем.

   2. Для моделей с предаварийной системой безопасности:




      1.

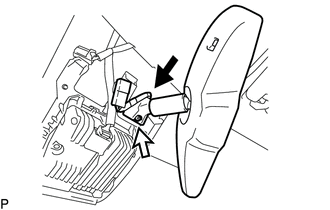

         Сдвиньте внутреннее зеркало заднего вида в сборе, как показано на рисунке.

      2. С помощью торцевого ключа "torx" T20 закрепите внутреннее зеркало заднего вида винтом.

         Torque:

         1,75 Н*м  { 18 кгс*см, 15 фунт-сила-дюймов }

      3. Введите зажим в зацепление.

      4. Подсоедините разъем.

3. УСТАНОВИТЕ КРЫШКУ ДЕРЖАТЕЛЯ СТОЙКИ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА (для моделей с зеркалом с электрохромным покрытием)




   1. Для моделей без предаварийной системы безопасности:




      1.

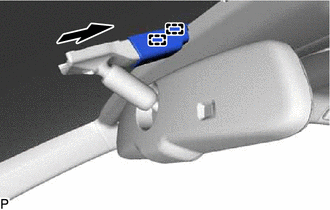

         Введите в зацепление 2 захвата.

      2. Задвиньте крышку держателя стойки внутреннего зеркала заднего вида и введите в зацепление 2 направляющих, как показано на рисунке, чтобы установить крышку.

4. УСТАНОВИТЕ КРЫШКУ ДАТЧИКА ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ ПРИ ДВИЖЕНИИ В ГОРОДЕ (для моделей с зеркалом с электрохромным покрытием)

   Для моделей с предаварийной системой безопасности:

   Нажмите здесь Click here

5. УСТАНОВИТЕ 2-Ю КРЫШКУ ДАТЧИКА ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ ПРИ ДВИЖЕНИИ В ГОРОДЕ (для моделей с зеркалом с электрохромным покрытием)

   Для моделей с предаварийной системой безопасности:

   Нажмите здесь Click here
