ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (для моделей без зеркала с электрохромным покрытием)



   1.

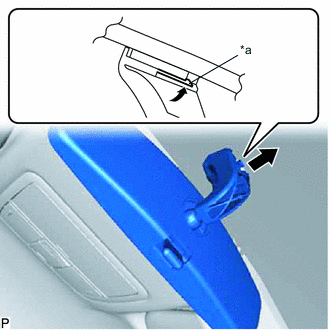

      *a	Рычаг блокировки

      Сдвиньте внутреннее зеркало заднего вида в направлении, указанном на рисунке стрелкой, чтобы установить его.

      Note

      Убедитесь, что рычаг блокировки установлен надежно.

2. УСТАНОВИТЕ ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (для моделей с зеркалом с электрохромным покрытием)




   1. Для моделей без системы автоматического включения дальнего света:




      1. С помощью торцевого ключа "torx" T20 закрепите внутреннее зеркало заднего вида винтом.

         Torque:

         1,75 Н*м  { 18 кгс*см, 15 фунт-сила-дюймов }

      2. Подсоедините разъем.

   2. Для моделей с системой автоматического включения дальнего света:

      Note




      • Не прикасайтесь голыми руками к объективу камеры (встроенной во внутреннее зеркало заднего вида в сборе).

      • Не допускайте, чтобы что-либо налипало на объектив камеры (встроенной во внутреннее зеркало заднего вида в сборе).

      • Не допускайте сильных ударов по внутреннему зеркалу заднего вида в сборе.

      • Не допускайте попадания на внутреннее зеркало заднего вида в сборе жидкостей.




      1. С помощью торцевого ключа "torx" T20 закрепите внутреннее зеркало заднего вида винтом.

         Torque:

         1,75 Н*м  { 18 кгс*см, 15 фунт-сила-дюймов }

      2. Подсоедините разъем.

3. УСТАНОВИТЕ КРЫШКУ ДЕРЖАТЕЛЯ СТОЙКИ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА (для моделей с зеркалом с электрохромным покрытием)




   1. Введите в зацепление 2 захвата.

   2.

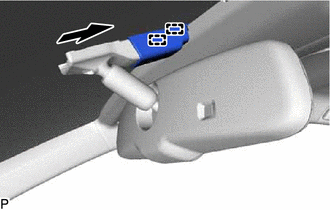

      Задвиньте крышку держателя стойки внутреннего зеркала заднего вида и введите в зацепление 2 направляющие, как показано на рисунке, чтобы установить крышку.
