ЩИТОК ПРИБОРОВ (для моделей с кузовом типа "седан") УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ




   1. Подсоедините все разъемы.

   2.

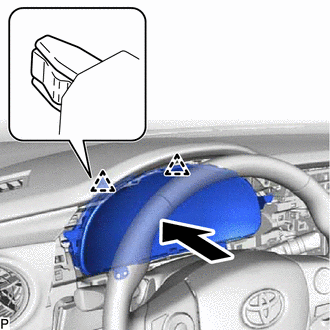

      Введите в зацепление 2 фиксатора, как показано на рисунке.

   3. Установите щиток приборов в сборе и закрепите его 2 винтами.

2. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

   Нажмите здесь Click here

3. УСТАНОВИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

   Нажмите здесь Click here

4. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2

   Нажмите здесь Click here

5. УСТАНОВИТЕ ПАНЕЛЬ КОЖУХА ЩИТКА ПРИБОРОВ № 1

   Нажмите здесь Click here

6. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

   Note

   После подсоединения провода необходимо инициализировать некоторые системы.

   Нажмите здесь Click here
