СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ КОНТАКТЫ ЭБУ


  1. ЩИТОК ПРИБОРОВ В СБОРЕ

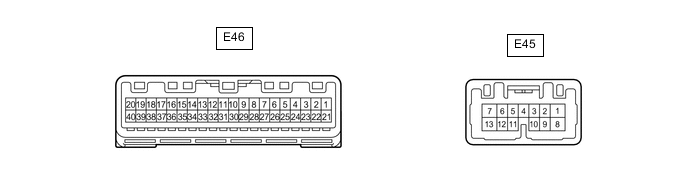

    A01TD82N15

    1. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E46-1 (RLMT)*1 - масса G - масса Сигнал вывода контрольной лампы предупреждения о непристегнутом ремне безопасности левого заднего сиденья Зажигание включено, контрольная лампа ремня безопасности левого заднего сиденья выключена 11-14 В
      Зажигание включено, контрольная лампа ремня безопасности левого заднего сиденья включена Менее 1 В
      E46-2 (RCMT)*1 - масса L - масса Сигнал вывода контрольной лампы предупреждения о непристегнутом ремне безопасности центрального заднего сиденья Зажигание включено, контрольная лампа ремня безопасности центрального заднего сиденья выключена 11-14 В
      Зажигание включено, контрольная лампа ремня безопасности центрального заднего сиденья включена Менее 1 В
      E46-3 (RRMT)*1 - масса R - масса Сигнал вывода контрольной лампы предупреждения о непристегнутом ремне безопасности правого заднего сиденья Зажигание включено, контрольная лампа ремня безопасности правого заднего сиденья выключена 11-14 В
      Зажигание включено, контрольная лампа ремня безопасности правого заднего сиденья включена Менее 1 В
      E46-5 (SI) - масса R - масса Сигнал скорости для другой системы (входной) Замок зажигания в положении ON (ВКЛ), колесо вращается Формирование импульсов (см. сигнал 1)
      E46-6 (+S) - масса V - масса Сигнал скорости для другой системы (выходной) Замок зажигания в положении ON (ВКЛ), колесо вращается Формирование импульсов (см. сигнал 1)
      E46-7 (P/SB) - масса L - масса Сигнал выключателя пряжки ремня безопасности переднего пассажира Зажигание включено, место переднего пассажира занято, ремень безопасности переднего пассажира отстегнут Менее 1 В
      Зажигание включено, место переднего пассажира занято, ремень безопасности переднего пассажира пристегнут 11-14 В
      E46-8 (S)*2 - масса GR - масса Сигнал присутствия воды в отстойнике топлива Зажигание включено, контрольная лампа отстойника топлива выключена*16 или отображается сообщение "Drain water from fuel filter." (Слейте воду из топливного фильтра)*12 не отображается 11-14 В
      Зажигание включено, контрольная лампа отстойника топлива включена*16 или отображается сообщение "Drain water from fuel filter." (Слейте воду из топливного фильтра)*12 отображается Менее 1 В
      E46-9 (S)*3 - масса V - масса Сигнал давления моторного масла Двигатель запущен 11-14 В
      Двигатель не запущен Менее 1 В
      E46-10 (WLVL)*9 - масса SB - масса Сигнал уровня жидкости стеклоомывателя Зажигание включено, уровень жидкости в стеклоомывателе не низкий 11-14 В
      Зажигание включено, уровень жидкости в стеклоомывателе низкий Менее 1 В
      E46-11 (CHK) - масса LG - масса Сигнал MIL (контрольная лампа проверки двигателя) Зажигание включено, лампа MIL (контрольная лампа проверки двигателя) не горит 11-14 В
      Зажигание включено, лампа MIL (контрольная лампа проверки двигателя) горит Менее 1 В
      E46-12 (SW) - масса Y - масса Сигнал уровня тормозной жидкости Зажигание включено, уровень тормозной жидкости выше низкого уровня (контрольная лампа уровня тормозной жидкости не горит) 11-14 В
      Зажигание включено, низкий уровень тормозной жидкости (контрольная лампа уровня тормозной жидкости горит) Менее 1 В
      E46-13 (CHG-)*4 - масса L - масса Предупредительный сигнал зарядки аккумуляторной батареи Зажигание включено, контрольная лампа заряда выключена*16 или отображается сообщение "Check charging system." (Проверьте систему зарядки)*12 не отображается Менее 1 В
      Зажигание включено, контрольная лампа заряда включена*16 или отображается сообщение "Check charging system." (Проверьте систему зарядки)*12 отображается 11-14 В
      E46-14 (-)*16 - масса W-B - масса Масса Всегда Менее 1 Ом
      E46-16 (L) - E46-15 (E) В - BR Сигнал уровня топлива Замок зажигания в состоянии ON (ВКЛ), максимальный уровень топлива Менее 1 В
      Замок зажигания в состоянии ON (ВКЛ), низкий уровень топлива (контрольная лампа низкого уровня топлива включена) 4,5 - 9 В
      E46-19 (+)*16 - масса R - масса Сигнал дальнего света фар Зажигание включено, дальний свет фар выключен Менее 1 В
      Зажигание включено, дальний свет фар включен 11-14 В
      E46-21 (ET) - масса BR - масса Масса Всегда Менее 1 Ом
      E46-22 (BRQ)*5 - масса GR - масса Линия передачи данных ЭБУ трансмиссии Всегда Менее 1,44 В
      E46-23 (TX+)*5 - масса LG - масса Линия передачи данных ЭБУ трансмиссии Зажигание включено Формирование импульсов (см. сигнал 2)
      E46-24 (RLSB)*1 - масса Y - масса Сигнал выключателя пряжки ремня безопасности левого заднего сиденья Замок зажигания в состоянии ON (ВКЛ), левый ремень безопасности заднего сиденья непристегнут Менее 1 В
      Замок зажигания в состоянии ON (ВКЛ), левый ремень безопасности заднего сиденья пристегнут 11-14 В
      E46-25 (RCSB)*1 - масса L - масса Сигнал выключателя пряжки центрального ремня безопасности заднего сиденья Замок зажигания в состоянии ON (ВКЛ), центральный ремень безопасности заднего сиденья непристегнут Менее 1 В
      Замок зажигания в состоянии ON (ВКЛ), центральный ремень безопасности заднего сиденья пристегнут 11-14 В
      E46-26 (RRSB)*1 - масса R - масса Сигнал выключателя пряжки правого ремня безопасности заднего сиденья Замок зажигания в состоянии ON (ВКЛ), правый ремень безопасности заднего сиденья непристегнут Менее 1 В
      Замок зажигания в состоянии ON (ВКЛ), правый ремень безопасности заднего сиденья пристегнут 11-14 В
      E46-27 (OILW)*10 - масса SB*11 или G*15 - масса Сигнал уровня моторного масла Зажигание включено, уровень масла не низкий 11-14 В
      Зажигание включено, уровень масла низкий Менее 1 В
      E46-28 (SW1)*6, *16 - масса R - масса Сигнал переключателя на рулевом колесе в сборе (кнопки DISP) Зажигание включено, кнопка DISP не нажата 4 - 5 В
      Зажигание включено, кнопка DISP нажата Менее 1 В
      E46-28 (SW1)*12 - масса R - масса Сигнал переключателя на рулевом колесе Замок зажигания в состоянии ON (ВКЛ), переключатели "ввод", "назад" и TRIP на переключателе на рулевом колесе в сборе не нажаты 4,6 - 5,2 В
      Зажигание включено, переключатель "ввод" на переключателе на рулевом колесе в сборе нажат Менее 0,8 В
      Замок зажигания в положении ON (ВКЛ), переключатель "назад" на рулевом колесе нажат 2,5 - 3,4 В
      Замок зажигания в положении ON (ВКЛ), переключатель TRIP на рулевом колесе нажат 1 - 2,2 В
      E46-29 (TWS2)*7 - масса P - масса Сигнал датчика температуры Зажигание включено, температура охлаждающей жидкости двигателя ниже 113°C (235°F) Менее 1 В
      Зажигание включено, температура охлаждающей жидкости двигателя не менее 120°C (248°F) 4,9 - 5,1 В
      E46-31 (CANL) - масса W - масса Линия передачи данных CAN - -
      E46-32 (CANH) - масса LG - масса Линия передачи данных CAN - -
      E46-33 (MSSL)*12 - масса W - масса Сигнал переключателя на рулевом колесе Замок зажигания в состоянии ON (ВКЛ), переключатели "вверх", "вниз", "вправо" и "влево" на переключателе на рулевом колесе в сборе не нажаты 4,6 - 5,2 В
      Замок зажигания в положении ON (ВКЛ), переключатель "вверх" на рулевом колесе нажат 1 - 2,2 В
      Замок зажигания в положении ON (ВКЛ), переключатель "вниз" на рулевом колесе нажат 2,5 - 3,4 В
      Замок зажигания в положении ON (ВКЛ), переключатель "вправо" на рулевом колесе нажат 3,7 - 4,4 В
      Замок зажигания в положении ON (ВКЛ), переключатель "влево" на рулевом колесе нажат Менее 0,8 В
      E46-35 (TX1+) - E46-34 (TX1-) G-W Сигнал датчика температуры окружающего воздуха Замок зажигания в положении ON (ВКЛ), температура окружающего воздуха 25°C (77°F) 1,38–1,75 В
      Замок зажигания в положении ON (ВКЛ), температура окружающего воздуха 40°C (104°F) 0,94-1,2 В
      E46-36 (MSCH)*12, *13 - масса G - масса линия передачи данных локальной шины - -
      E46-37 (MSCL)*12, *13 - масса GR - масса линия передачи данных локальной шины - -
      E46-39 (IG+) - масса P - масса Сигнал замка зажигания Зажигание выключено Менее 1 В
      Зажигание включено 11-14 В
      E46-40 (B) - масса W - масса Аккумуляторная батарея Всегда 11-14 В
      E45-1 (B) - масса B - масса Аккумуляторная батарея Всегда 11-14 В
      E45-3 (HAZ) - масса GR - масса Сигнал выключателя аварийной сигнализации Выключатель аварийной сигнализации не нажат 11-14 В
      Выключатель аварийной сигнализации нажат Менее 1 В
      E45-7 (LR) - масса L - масса Сигнал контрольной лампы правого указателя поворота (выход) Зажигание включено, контрольная лампа правого указателя поворота не горит Менее 1 В
      Зажигание включено, контрольная лампа правого указателя поворота мигает 11-14 В ←→ менее 1 В
      E45-9 (ER) - масса P - масса Сигнал контрольной лампы правого указателя поворота (вход) Зажигание включено, переключатель правого указателя поворота в положении OFF (ВЫКЛ) 11-14 В
      Зажигание включено, переключатель правого указателя поворота в положении ON (ВКЛ) Менее 1 В
      E45-10 (EL) - масса LG - масса Сигнал контрольной лампы левого указателя поворота (вход) Зажигание включено, переключатель левого указателя поворота в положении OFF (ВЫКЛ) 11-14 В
      Зажигание включено, переключатель левого указателя поворота в положении ON (ВКЛ) Менее 1 В
      E45-11 (S)*14, *16 - масса R - масса Сигнал контрольной лампы REAR FOG Зажигание включено, контрольная лампа задних противотуманных фонарей выключена Менее 1 В
      Зажигание включено, контрольная лампа задних противотуманных фонарей включена 11-14 В
      E45-12 (FOG)*8, *16 - масса G - масса Сигнал контрольной лампы включения передних противотуманных фар Зажигание включено, контрольная лампа противотуманных фар выключена Менее 1 В
      Зажигание включено, контрольная лампа противотуманных фар включена 11-14 В
      E45-13 (LL) - масса Y - масса Сигнал контрольной лампы левого указателя поворота (выход) Зажигание включено, контрольная лампа левого указателя поворота не горит Менее 1 В
      Зажигание включено, контрольная лампа левого указателя поворота мигает 11-14 В ←→ менее 1 В

      • *1: для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

      • *2: для моделей с дизельным двигателем

      • *3: кроме моделей с 8AR-FTS, с дизельным двигателем

      • *4: для моделей без ЭБУ генератора в сборе

      • *5: для моделей с механической трансмиссией "multimode"

      • *6: для моделей с переключателем на рулевом колесе

      • *7: для моделей с системой рециркуляции тепла отработавших газов

      • *8: для моделей с передними противотуманными фарами

      • *9: для моделей с предупреждающим датчиком уровня жидкости в стеклоомывателе

      • *10: для моделей с 8NR-FTS, 1ND-TV

      • *11: для моделей с кузовом типа "седан"

      • *12: к мультиинформационному дисплею (цветному)

      • *13: для моделей с радиоприемником с дисплеем

      • *14: для моделей с задними противотуманными фонарями

      • *15: для моделей с кузовом типа "хэтчбэк", "универсал"

      • *16: Для моделей с мультиинформационным дисплеем (жидкокристаллическим сегментного типа)

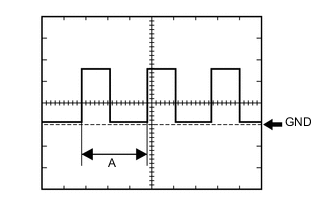

      1. A01TDF1N01

        Осциллограмма 1 (для справки):

        Параметр / Устройство Условие
        Настройки прибора 5 В/дел., 20 мс/ дел.
        Состояние автомобиля Замок зажигания в положении ON (ВКЛ), колесо вращается

        Tech Tips

        Когда система функционирует нормально, за один оборот колеса формируется 4 импульса. По мере увеличения скорости автомобиля период (A), отмеченный на рисунке, уменьшается.

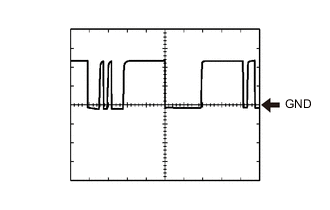

      2. A01TBULN02

        Осциллограмма 2 (для справки):

        Параметр / Устройство Условие
        Настройки прибора 2 В/дел., 500 мкс/дел.
        Состояние автомобиля Зажигание включено
