СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ ОПИСАНИЕ СИСТЕМЫ


  1. КРАТКОЕ ОПИСАНИЕ ЩИТКА ПРИБОРОВ


    1. Для моделей с мультиинформационным дисплеем (жидкокристаллическим сегментного типа)

      A01LW0ZC02
      *a Пример индикации *b Тахометр
      *c Спидометр *d Жидкокристаллический мультиинформационный дисплей сегментного типа
      *e Кнопка переключателя ODO/TRIP DISP *f Указатель уровня топлива

    2. Для моделей с мультиинформационным дисплеем (жидкокристаллическим растрового типа)

      A01M2C1C02
      *a Пример индикации *b Выключатель DISP
      *c Тахометр *d Указатель температуры охлаждающей жидкости двигателя
      *e Жидкокристаллический мультиинформационный дисплей растрового типа *f Спидометр
      *g Указатель уровня топлива *h Кнопка переключателя ODO/TRIP

  2. ВХОДНЫЕ И ВЫХОДНЫЕ СИГНАЛЫ ЩИТКА ПРИБОРОВ


    1. Контрольно-измерительный прибор

      Параметр / Устройство Условие Вход/выход CAN/линия прямой связи Сигнал Устройство
      Спидометр Датчик Вход CAN Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      - Выход CAN Скорость автомобиля (от щитка приборов для других устройств) Соответствующие ЭБУ
      Допустимое отклонение скорости A ECM
      Допустимое отклонение скорости B
      Шина прямой связи Импульсный сигнал скорости автомобиля Соответствующие ЭБУ
      Тахометр Датчик Вход CAN Данные о частоте вращения коленчатого вала двигателя ECM
      Указатель уровня топлива Датчик Вход CAN Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Стартер ECM
      Рычаг переключения передач в положении P
      Рычаг переключения передач в положении N
      Данные трансмиссии
      Выключатель стояночного тормоза в состоянии Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Шина прямой связи Уровень топлива Датчик уровня топлива в сборе
      Указатель температуры охлаждающей жидкости Датчик Вход CAN Температура охлаждающей жидкости ECM
      Шина прямой связи Датчик температуры охлаждающей жидкости двигателя Тепловой выключатель*

      • *: для моделей с системой рециркуляции тепла отработавших газов

    2. Контрольная лампа или индикатор

      Параметр / Устройство Условие Вход/выход CAN/линия прямой связи Сигнал Устройство
      Индикатор перехода на повышенную или пониженную передачу*1, *2 Загорается Вход CAN переключение на более высокую передачу ECM
      переключение на более низкую передачу
      Стартер*7
      Ручной запуск двигателя ЭБУ запуска и останова двигателя*7
      Предупреждение о зарядке*1 Загорается Вход CAN Контрольная лампа низкого заряда аккумуляторной батареи ECM
      Режим Eco ЭБУ запуска и останова двигателя*7
      Шина прямой связи Контакт Charge L Генератор в сборе*13
      Предупреждение о низком давлении моторного масла*1 Загорается Вход CAN Запрос запрета включения контрольной лампы давления масла ЭБУ запуска и останова двигателя*7
      Запрос контрольной лампы низкого давления моторного масла ECM*5
      Шина прямой связи Давление моторного масла Контактный датчик давления моторного масла в сборе*3
      MIL (Контрольная лампа Check engine) Загорается Вход Шина прямой связи MIL (Контрольная лампа Check engine) ECM
      Индикатор режима Eco*1, *4 Загорается Вход CAN Индикатор экологичного режима ECM
      Оповещение о необходимости замены масла*1, *5 Загорается/мигает Вход CAN Контрольная лампа замены масла ECM
      Стартер
      - Выход CAN Сброс системы контроля состояния масла ECM
      Предупреждение о присутствии воды в отстойнике топлива*1, *5 Загорается Вход Шина прямой связи Датчик отстойника топлива Датчик уровня
      Предупреждение GLOW*5 Загорается Вход CAN Индикатор включения свечей накаливания ECM
      Предупреждение AFS OFF*6 Загорается/мигает Вход CAN Запрос контрольной лампы AFS OFF ЭБУ устройства поворота фар в сборе
      Контрольная лампа системы запуска и останова*1, *7 Загорается/мигает Вход CAN Запрос включения контрольной лампы режима ECO ЭБУ запуска и останова двигателя
      Ручной запуск двигателя
      Предупреждение о выключении системы запуска и останова*7 Загорается/мигает Вход CAN Запрос включения контрольной лампы отмены режима Eco ЭБУ запуска и останова двигателя
      Предупреждение о превышении скорости*1, *21 Мигает Вход CAN Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение о высокой температуре охлаждающей жидкости двигателя*1 Загорается Вход CAN Температура охлаждающей жидкости ECM
      Шина прямой связи Тепловой выключатель Датчик температуры*17
      Датчик уровня жидкости в стеклоомывателе*1, *22 Загорается Вход Шина прямой связи Уровень жидкости стеклоомывателя Датчик аварийного уровня в сборе
      Предупреждение SRS Загорается Вход CAN Запрос управления контрольной лампой SRS Блок управления системы SRS
      Режим проверки ECM
      Предупреждение EPS Загорается/мигает Вход CAN Сигнал запроса для щитка приборов ЭБУ рулевого управления с усилителем
      Предупреждение об открытой двери*1 Загорается Вход CAN Выключатель освещения проема двери со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Выключатель освещения проема двери переднего пассажира
      Выключатель освещения проема правой задней двери
      Выключатель освещения проема левой задней двери
      Выключатель освещения проема двери багажного отделения*25
      Выключатель освещения проема двери багажного отделения*26
      Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Контрольная лампа состояния тормозной системы Загорается Вход CAN Сигнал управления контрольной лампы состояния тормозной системы Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Выключатель стояночного тормоза в состоянии Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Шина прямой связи Датчик уровня тормозной жидкости Бачок главного цилиндра тормозной системы в сборе (датчик уровня тормозной жидкости)
      Предупреждение о непристегнутом ремне безопасности водителя или переднего пассажира Загорается/мигает Вход CAN Выключатель пряжки ремня безопасности водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Шина прямой связи Выключатель пряжки ремня безопасности переднего пассажира

      • Замок ремня безопасности правого переднего сиденья*18

      • Замок ремня безопасности левого переднего сиденья*19
      Датчик присутствия пассажира на сиденье переднего пассажира Подушка раздельного переднего сиденья (датчик присутствия пассажира)
      Индикатор регулируемого ограничителя скорости*1, *8 Включается (горит зеленым/желтым светом) Вход CAN Предупреждение регулируемого ограничителя скорости ECM
      Индикатор работы регулируемого ограничителя скорости
      Индикатор SET круиз-контроля*1, *9 Загорается Вход CAN Индикатор установки круиз-контроля ECM
      Главный индикатор круиз-контроля*1, *9 Включается (горит зеленым светом) Вход CAN Главная контрольная лампа круиз-контроля ECM
      Включается (горит желтым светом) Контрольная лампа аварийного состояния круиз-контроля
      Индикатор автоматического включения дальнего света*10 Включается (горит зеленым/желтым*1 светом) Вход CAN Индикатор автоматического включения дальнего света Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Предупреждение TRC OFF*11 Загорается Вход CAN Контрольная лампа TRC OFF Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Стартер ECM
      Предупреждение VSC OFF*11 Загорается Вход CAN Контрольная лампа VSC OFF Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение SLIP*11 Загорается/мигает Вход CAN Контрольная лампа скольжения "SLIP" Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Признак наличия управления системы VSC
      Контрольная лампа ABS: Загорается/мигает Вход CAN Управление контрольной лампой ABS Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Индикатор режима Sport*4 Загорается Вход CAN Режим "Power" ECM
      Предупреждение механической трансмиссии "multimode"*12 Загорается/мигает Вход Шина прямой связи Запрос мигания контрольной лампы механической трансмиссии "multimode" ЭБУ трансмиссии
      Запрос включения контрольной лампы механической трансмиссии "multimode"
      Индикатор задних противотуманных фонарей*24 Загорается Вход Шина прямой связи Запрос включения задних противотуманных фонарей Реле FOG RR
      Индикатор противотуманных фар*14 Загорается Вход Шина прямой связи Запрос включения передних противотуманных фар Реле FOG FR
      Предупреждение о низком уровне моторного масла*1, *5 Загорается Вход CAN Температура охлаждающей жидкости ECM
      Шина прямой связи Уровень моторного масла Датчик уровня моторного масла
      Предупреждение об электронном ключе зажигания*1, *15 Включается (горит зеленым/желтым светом) Вход CAN Предупреждение интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Предупреждение о ненадлежащем давлении в шинах*23 Загорается/мигает Вход CAN Состояние 1 индикатора предупреждения о ненадлежащем давлении в шинах Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Предупреждение о фильтре DPF*1, *5 Загорается/мигает Вход CAN Запрос контрольной лампы фильтра DPF ECM
      Предупреждение о низком уровне топлива Загорается Вход Шина прямой связи Уровень топлива Датчик уровня топлива в сборе
      Контрольная лампа включения дальнего света Загорается Вход Шина прямой связи Дальний свет Реле переключателя света фар
      Указатель поворота Мигает Вход CAN Запрос проблескового режима Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Признак мигающего режима аварийных ламп Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Сигнал переключателя левого указателя поворота Переключатель ближнего/дальнего света фар в сборе
      Сигнал переключателя правого указателя поворота
      Выключатель аварийной сигнализации Выключатель аварийной сигнализации в сборе
      - Выход CAN Состояние переключателя указателей поворота ЭБУ предупреждения о недопустимой дистанции*20
      Шина прямой связи Выходной сигнал индикатора левого указателя поворота Все указатели поворота
      Выходной сигнал индикатора правого указателя поворота
      Главная контрольная лампа аварийного состояния*16 Загорается/мигает Вход CAN Все предупреждения Соответствующие ЭБУ
      Шина прямой связи

      • *1: для моделей с жидкокристаллическим мультиинформационным дисплеем сегментного типа

      • *2: для моделей с механической трансмиссией или механической трансмиссией "multimode"

      • *3: для моделей с бензиновым двигателем

      • *4: для моделей с бесступенчатой трансмиссией

      • *5: для моделей с дизельным двигателем

      • *6: для моделей с системой AFS (система адаптивного переднего освещения)

      • *7: для моделей с системой запуска и останова

      • *8: для моделей с системой ограничения скорости

      • *9: для моделей с системой круиз-контроля

      • *10: для моделей с системой автоматического включения дальнего света

      • *11: для моделей с VSC

      • *12: для моделей с механической трансмиссией "multimode"

      • *13: для моделей без ЭБУ генератора

      • *14: для моделей с передними противотуманными фарами

      • *15: для моделей с системой посадки и запуска

      • *16: для моделей с жидкокристаллическим мультиинформационным дисплеем растрового типа

      • *17: для моделей с системой рециркуляции тепла отработавших газов

      • *18: для моделей с левосторонним рулевым управлением

      • *19: для моделей с правосторонним рулевым управлением

      • *20: для моделей с упрощенной интеллектуальной системой помощи при парковке

      • *21: для моделей с системой предупреждения о превышении скорости

      • *22: для моделей с предупреждающим датчиком уровня жидкости в стеклоомывателе

      • *23: Для моделей с системой предупреждения о ненадлежащем давлении в шинах

      • *24: для моделей с задними противотуманными фонарями

      • *25: Для моделей с кузовом типа "хэтчбэк" или "универсал"

      • *26: для моделей с кузовом типа "седан"

    3. Жидкокристаллический мультиинформационный дисплей сегментного типа

      Параметр / Устройство Условие Вход/выход CAN/линия прямой связи Сигнал Устройство
      Одометр Отображаемый сегмент Вход CAN Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Скорость автомобиля (SP1)
      Данные трансмиссии ECM
      Шина прямой связи Переключатель ODO/TRIP Переключатель DISP (переключатель на рулевом колесе в сборе)*6
      - Переключатель ODO/TRIP Кнопка переключателя ODO/TRIP DISP (щиток приборов)
      - Выход CAN Одометр ECM
      Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Блок одометра ECM
      счетчик пути A / счетчик пути B Отображаемый сегмент Вход CAN Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Скорость автомобиля (SP1)
      Данные трансмиссии ECM
      Шина прямой связи Переключатель ODO/TRIP Переключатель DISP (переключатель на рулевом колесе в сборе)*6
      Кнопка сброса счетчика пути TRIP
      - Переключатель ODO/TRIP Кнопка переключателя ODO/TRIP DISP (щиток приборов)
      Кнопка сброса счетчика пути TRIP
      Время в режиме Eco*1 Отображаемый сегмент Вход CAN Признак режима Eco-run ECM
      Режим Eco ЭБУ запуска и останова двигателя
      Время / одометр в режиме Eco*1 Отображаемый сегмент Вход CAN Признак режима Eco-run ECM
      Режим Eco ЭБУ запуска и останова двигателя
      Шина прямой связи Выключатель сброса Переключатель DISP (переключатель на рулевом колесе в сборе)*6
      - Выключатель сброса Кнопка переключателя ODO/TRIP DISP (щиток приборов)
      Общий средний расход топлива Отображаемый сегмент Вход CAN Данные о частоте вращения коленчатого вала двигателя ECM
      Расход топлива
      Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Скорость автомобиля (SP1)
      Запрос сброса общего среднего расхода топлива Радиоприемник с дисплеем в сборе*5
      Шина прямой связи Выключатель сброса Переключатель DISP (переключатель на рулевом колесе в сборе)*6
      - Выключатель сброса Переключатель ODO/TRIP DISP (щиток приборов)
      - Выход CAN Сигнал 6 контрольной информации о поездке Радиоприемник с дисплеем в сборе*5
      Отображение контрольной информации о поездке (общий средний расход топлива)
      Расстояние, которое может проехать автомобиль Отображаемый сегмент Вход CAN Данные о частоте вращения коленчатого вала двигателя ECM
      Расход топлива
      Информация о типе двигателя 1, 2, 3, 4
      Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Уровень топлива Датчик уровня топлива в сборе
      - Выход CAN Сигнал 4 контрольной информации о поездке Радиоприемник с дисплеем в сборе*5
      Отображение контрольной информации о поездке (расстояние, которое может проехать автомобиль)
      Уровень подсветки щитка приборов Уровень подсветки Вход Шина прямой связи Уровень подсветки Переключатель DISP (переключатель на рулевом колесе в сборе)*6
      Переключатель ODO/TRIP
      - Уровень подсветки Кнопка переключателя ODO/TRIP DISP (щиток приборов)
      Переключатель ODO/TRIP
      - Выход CAN Сигнал реостата ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Выключение задних фонарей Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Зона индикации режима Eco*2 Отображаемый сегмент Вход CAN Уровень зоны индикации Eco ECM
      Температура окружающего воздуха Отображаемый сегмент Вход CAN Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Скорость автомобиля (SP1)
      Шина прямой связи Температура окружающего воздуха Термистор в сборе
      Переключатель ODO/TRIP Переключатель DISP (переключатель на рулевом колесе в сборе)*6
      - Переключатель ODO/TRIP Кнопка переключателя ODO/TRIP DISP (щиток приборов)
      - Выход CAN Отображаемые данные о температуре окружающего воздуха Блок управления системой кондиционирования в сборе
      ЭБУ запуска и останова двигателя*1
      Данные датчика температуры окружающего воздуха Блок управления системой кондиционирования в сборе
      Положение селектора передач*2 Отображаемый сегмент Вход CAN Рычаг переключения передач в положении P ECM
      Положение рычага переключения передач R
      Рычаг переключения передач в положении N
      Рычаг переключения передач в положении D
      Передача
      Индикатор режима
      Включение режима SPORT
      Диапазон температуры трансмиссионного масла
      Положение селектора передач*3 Отображаемый сегмент Вход Шина прямой связи Положение рычага переключения передач R ЭБУ трансмиссии
      Рычаг переключения передач в положении N
      Положение рычага переключения передач E
      Положение рычага переключения передач M
      Передача
      Индикатор режима Es
      Предельная скорость*4 Отображаемый сегмент Вход CAN Запрос мигания индикатора скорости автомобиля в режиме регулируемого ограничения скорости ECM
      Запрос отображения индикатора скорости автомобиля в режиме регулируемого ограничения скорости
      Скорость автомобиля в режиме регулируемого ограничения скорости
      Единица измерения скорости автомобиля для целей управления
      - Выход CAN Сигнал 2 изменения единиц измерения (км/мили) ECM

      • *1: для моделей с системой запуска и останова

      • *2: для моделей с бесступенчатой трансмиссией

      • *3: для моделей с механической трансмиссией "multimode"

      • *4: для моделей с системой ограничения скорости

      • *5: для моделей с радиоприемником с дисплеем в сборе

      • *6: При наличии переключателей на рулевом колесе

    4. Жидкокристаллический мультиинформационный дисплей растрового типа

      Параметр / Устройство Условие Вход/выход CAN/линия прямой связи Сигнал Устройство
      Одометр Отображается Вход CAN Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Скорость автомобиля (SP1)
      - Переключатель ODO/TRIP Кнопка переключателя ODO/TRIP (щиток приборов)
      - Выход CAN Одометр ECM
      Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Блок одометра ECM
      счетчик поездки A / счетчик поездки B Отображается Вход CAN Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Скорость автомобиля (SP1)
      Данные трансмиссии ECM
      - Переключатель ODO/TRIP Кнопка переключателя ODO/TRIP (щиток приборов)
      Кнопка сброса счетчика пути TRIP
      Время в режиме Eco*1 Отображается Вход CAN Признак режима Eco-run ECM
      Режим Eco ЭБУ запуска и останова двигателя
      Время / одометр в режиме Eco*1 Отображается Вход CAN Признак режима Eco-run ECM
      Режим Eco ЭБУ запуска и останова двигателя
      - Выключатель сброса Кнопка переключателя ODO/TRIP (щиток приборов)
      Уровень подсветки щитка приборов Уровень подсветки Вход CAN Автоматический переключатель света фар Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      - Уровень подсветки Кнопка переключателя ODO/TRIP (щиток приборов)
      Переключатель ODO/TRIP
      - Выход CAN Сигнал реостата ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*8
      Выключение задних фонарей Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Положение селектора передач*4 Отображается Вход CAN Рычаг переключения передач в положении P ECM
      Положение рычага переключения передач R
      Рычаг переключения передач в положении N
      Рычаг переключения передач в положении D
      Передача
      Индикатор режима
      Включение режима SPORT
      Диапазон температуры трансмиссионного масла
      Положение селектора передач*16 Отображается Вход Шина прямой связи Положение рычага переключения передач R ЭБУ трансмиссии
      Рычаг переключения передач в положении N
      Положение рычага переключения передач E
      Положение рычага переключения передач M
      Передача
      Индикатор режима Es
      Индикатор перехода на повышенную или пониженную передачу*9 Отображается Вход CAN переключение на более высокую передачу ECM
      переключение на более низкую передачу
      Стартер*1
      Ручной запуск двигателя ЭБУ запуска и останова двигателя*1
      Температура окружающего воздуха Отображается Вход CAN Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Скорость автомобиля (SP1)
      Шина прямой связи Температура окружающего воздуха Термистор в сборе
      - Переключатель ODO/TRIP Кнопка переключателя ODO/TRIP (щиток приборов)
      - Выход CAN Отображаемые данные о температуре окружающего воздуха Блок управления системой кондиционирования в сборе
      ЭБУ запуска и останова двигателя*1
      Данные датчика температуры окружающего воздуха Блок управления системой кондиционирования в сборе
      Ice warning (Snow symbol) (предупреждение об обледенении дороги (символ снега)) Отображается Вход CAN Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Температура окружающего воздуха Термистор в сборе
      Предельная скорость*3 Отображается Вход CAN Запрос мигания индикатора скорости автомобиля в режиме регулируемого ограничения скорости ECM
      Запрос отображения индикатора скорости автомобиля в режиме регулируемого ограничения скорости
      Скорость автомобиля в режиме регулируемого ограничения скорости
      Единица измерения скорости автомобиля для целей управления
      - Выход CAN Сигнал 2 изменения единиц измерения (км/мили) ECM
      Индикатор режима Eco*4 Отображается Вход CAN Индикатор экологичного режима ECM
      Индикатор регулируемого ограничителя скорости*3 Отображается Вход CAN Предупреждение регулируемого ограничителя скорости ECM
      Индикатор работы регулируемого ограничителя скорости
      Главный индикатор круиз-контроля*5 Отображается Вход CAN Главная контрольная лампа круиз-контроля ECM
      Индикатор SET круиз-контроля*5 Отображается Вход CAN Индикатор установки круиз-контроля ECM
      Контрольная лампа системы запуска и останова*1 Отображается Вход CAN Признак режима Eco-run ЭБУ запуска и останова двигателя
      Индикатор S-IPA*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      Общий средний расход топлива Отображается Вход CAN Данные о частоте вращения коленчатого вала двигателя ECM
      Расход топлива
      Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Скорость автомобиля (SP1)
      Запрос сброса общего среднего расхода топлива Радиоприемник с дисплеем в сборе*14
      Шина прямой связи Выключатель сброса Переключатель DISP (переключатель на рулевом колесе в сборе)*15
      - Кнопка переключателя DISP (щиток приборов)
      - Выход CAN Сигнал 6 контрольной информации о поездке Радиоприемник с дисплеем в сборе*14
      Сигнал отображения контрольной информации о поездке (общий средний расход топлива)
      Текущий расход топлива Отображается Вход CAN Данные о частоте вращения коленчатого вала двигателя ECM
      Расход топлива
      Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Скорость автомобиля (SP1)
      Шина прямой связи Выключатель сброса Переключатель DISP (переключатель на рулевом колесе в сборе)*15
      - Кнопка переключателя DISP (щиток приборов)
      - Выход CAN Сигнал 0 контрольной информации о поездке Радиоприемник с дисплеем в сборе*14
      Отображение контрольной информации о поездке (текущий расход топлива)
      Расстояние, которое может проехать автомобиль Отображается Вход CAN Данные о частоте вращения коленчатого вала двигателя ECM
      Расход топлива
      Информация о типе двигателя 1, 2, 3, 4
      Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Уровень топлива Датчик уровня топлива в сборе
      - Выход CAN Сигнал 4 контрольной информации о поездке Радиоприемник с дисплеем в сборе*14
      Отображение контрольной информации о поездке (расстояние, которое может проехать автомобиль)
      Средняя скорость автомобиля Отображается Вход CAN Данные о частоте вращения коленчатого вала двигателя ECM
      Расчетное значение импульсного сигнала скорости автомобиля Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Скорость автомобиля (SP1)
      - Выход CAN Сигнал 1 контрольной информации о поездке Радиоприемник с дисплеем в сборе*14
      Отображение контрольной информации о поездке (средняя скорость автомобиля)
      Длительность поездки Отображается Вход CAN Данные о частоте вращения коленчатого вала двигателя ECM
      - Выход CAN Отображение контрольной информации о поездке (время движения после запуска) Радиоприемник с дисплеем в сборе*14
      НАСТРОЙКИ Отображается - - - -
      Зона индикации режима Eco*4 Отображается Вход CAN Уровень зоны индикации Eco ECM
      Открывание Отображается - - - -
      Окончание Отображается - - - -

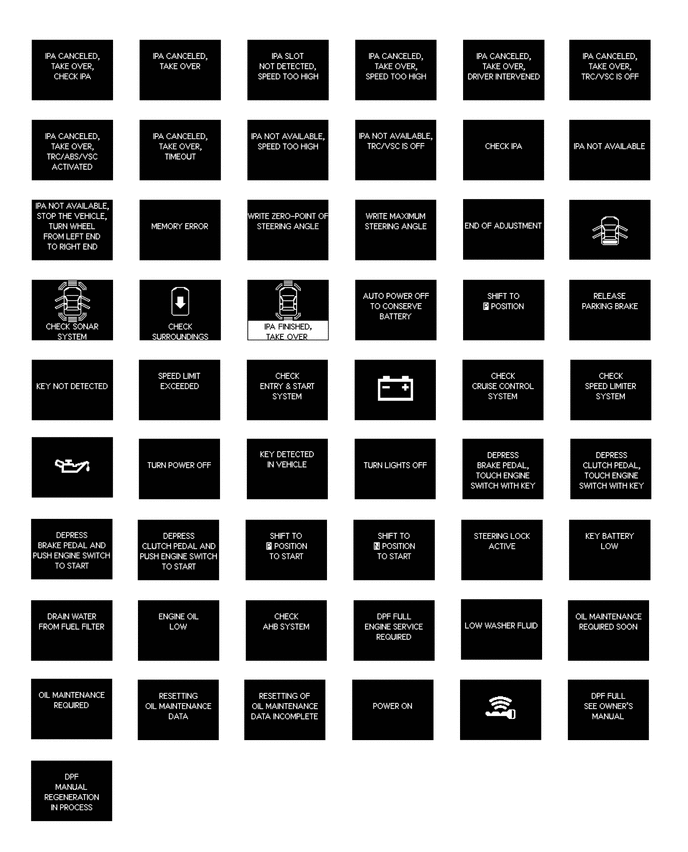

      IPA CANCELED, TAKE OVER, CHECK IPA" (система IPA отключена, примите управление, проверьте систему IPA)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA CANCELED, TAKE OVER (система IPA отключена, примите управление)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA SLOT NOT DETECTED, SPEED TOO HIGH (место для парковки не обнаружено, скорость слишком высока)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA CANCELED, TAKE OVER, SPEED TOO HIGH (система IPA отключена, примите управление, скорость слишком высока)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA CANCELED, TAKE OVER, DRIVER INTERVENED (система IPA отключена, примите управление, вмешательство водителя)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA CANCELED, TAKE OVER, TRC/VSC IS OFF (система IPA отключена, примите управление, система TRC/VSC отключена)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA CANCELED, TAKE OVER, TRC/ABS/VSC ACTIVATED (система IPA отключена, примите управление, система TRC/АБС/VSC включена)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA CANCELED, TAKE OVER, TIMEOUT (система IPA отключена, примите управление, тайм-аут)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA NOT AVAILABLE, SPEED TOO HIGH (система IPA недоступна, скорость слишком высока)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA NOT AVAILABLE, TRC/VSC IS OFF (система IPA недоступна, система TRC/VSC отключена)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      CHECK IPA (проверьте систему IPA)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA NOT AVAILABLE (система IPA недоступна)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA NOT AVAILABLE, STOP THE VEHICLE, TURN WHEEL FROM LEFT END TO RIGHT END (система IPA недоступна, остановите автомобиль, поверните колесо из крайнего левого в крайнее правое положение)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      MEMORY ERROR (ошибка памяти)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      WRITE ZERO-POINT OF STEERING ANGLE (запись точки "нуля" угла поворота рулевого колеса)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      WRITE MAXIMUM STEERING ANGLE (запись максимального угла поворота рулевого колеса)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      END OF ADJUSTMENT (конец регулировки)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      Each door ajar (Все двери неплотно закрыты) Отображается Вход CAN Индикация открытой двери водителя ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*8
      Индикация открытой двери переднего пассажира
      Индикация открытой правой задней двери
      Индикация открытой левой задней двери
      Выключатель освещения проема двери со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Выключатель освещения проема двери переднего пассажира
      Выключатель освещения проема правой задней двери
      Выключатель освещения проема левой задней двери
      Выключатель освещения проема двери багажного отделения*20
      Выключатель освещения проема двери багажного отделения*21
      Рулевое колесо
      Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Индикатор обнаружения датчика системы ультразвуковой локации*7 Отображается Вход CAN Запрос отображения на щитке приборов ЭБУ предупреждения о недопустимой дистанции
      Данные для центральной передней зоны
      Данные для правой передней зоны
      Данные для левой передней зоны
      Данные для центральной задней зоны
      Данные для правой задней зоны
      Данные для левой задней зоны
      CHECK SONAR SYSTEM (проверьте систему ультразвуковой локации)*7 Отображается Вход CAN Запрос отображения на щитке приборов ЭБУ предупреждения о недопустимой дистанции
      Запрос диагностики датчика
      Индикатор управления IPA*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      CHECK SURROUNDINGS (проверьте окружающую обстановку)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      IPA FINISHED, TAKE OVER (система IPA завершила работу, примите управление)*6 Отображается Вход CAN Информация дисплея IPA ЭБУ предупреждения о недопустимой дистанции
      AUTO POWER OFF TO CONSERVE BATTERY (автоматическое выключение питания для экономии энергии аккумуляторной батареи)*8 Отображается Вход CAN Запрос сообщения для кнопочного запуска ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      SHIFT TO P POSITION (переключитесь в положение P)*8 Отображается Вход CAN Запрос сообщения для кнопочного запуска ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Предупреждение интеллектуальной системы 2
      RELEASE PARKING BRAKE (ОТПУСТИТЕ СТОЯНОЧНЫЙ ТОРМОЗ) Отображается Вход CAN Выключатель стояночного тормоза в состоянии Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      KEY NOT DETECTED (ключ не обнаружен)*8 Отображается Вход CAN Предупреждение интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      SPEED LIMIT EXCEEDED (превышена предельная скорость)*18 Отображается Вход CAN Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      CHECK ENTRY & START SYSTEM (проверьте систему посадки и запуска)*8 Отображается Вход CAN Предупреждение интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Charge warning (Battery symbol) (предупреждение о зарядке (символ аккумуляторной батареи)) Отображается Вход CAN Контрольная лампа низкого заряда аккумуляторной батареи ECM
      Starter
      Режим Eco ЭБУ запуска и останова двигателя*1
      Шина прямой связи Контакт Charge L Генератор в сборе*17
      CHECK CRUISE CONTROL SYSTEM (проверьте систему круиз-контроля)*5 Отображается Вход CAN Контрольная лампа аварийного состояния круиз-контроля ECM
      CHECK CRUISE CONTROL SYSTEM (проверьте систему ограничения скорости)*3 Отображается Вход CAN Предупреждение регулируемого ограничителя скорости ECM
      Engine oil pressure low (Engine oil pressure low symbol) (низкое давление моторного масла (символ низкого давления моторного масла)) Отображается Вход CAN Запрос запрета включения контрольной лампы давления масла ЭБУ запуска и останова двигателя*1
      Запрос контрольной лампы низкого давления моторного масла ECM*12
      Шина прямой связи Давление моторного масла Контактный датчик давления моторного масла в сборе*10
      TURN POWER OFF (выключите питание)*8 Отображается Вход CAN Предупреждение интеллектуальной системы 2 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Запрос сообщения для кнопочного запуска
      KEY DETECTED IN VEHICLE (в автомобиле обнаружен ключ)*8 Отображается Вход CAN Предупреждение интеллектуальной системы 3 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      TURN LIGHTS OFF (выключите освещение) Отображается Вход CAN Выключатель освещения проема двери со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Запрос включения задних фонарей
      DEPRESS BRAKE PEDAL, TOUCH ENGINE SWITCH WITH KEY (нажмите педаль тормоза, приложите ключ к выключателю зажигания)*2, *8 Отображается Вход CAN Предупреждение интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      DEPRESS CLUTCH PEDAL, TOUCH ENGINE SWITCH WITH KEY (нажмите педаль сцепления, приложите ключ к выключателю зажигания)*8, *11 Отображается Вход CAN Предупреждение интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      DEPRESS BRAKE PEDAL AND PUSH ENGINE SWITCH TO START (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя)*2, *8 Отображается Вход CAN Предупреждение интеллектуальной системы 3 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Запрос сообщения для кнопочного запуска
      DEPRESS CLUTCH PEDAL AND PUSH ENGINE SWITCH TO START (нажмите педаль сцепления, а затем нажмите на выключатель зажигания для запуска двигателя)*8, *11 Отображается Вход CAN Предупреждение интеллектуальной системы 3 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Запрос сообщения для кнопочного запуска
      SHIFT TO P POSITION TO START (переключитесь в положение P для запуска двигателя)*4, *8 Отображается Вход CAN Запрос сообщения для кнопочного запуска ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      SHIFT TO N POSITION TO START (переключитесь в положение N для запуска двигателя)*8, *16 Отображается Вход CAN Запрос сообщения для кнопочного запуска ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      STEERING LOCK ACTIVE (блокировка рулевого управления активна)*8 Отображается Вход CAN Предупреждение интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      KEY BATTERY LOW (батарея ключа разряжена)*8 Отображается Вход CAN Предупреждение интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      DRAIN WATER FROM FUEL FILTER (слейте воду из топливного фильтра)*12 Отображается Вход Шина прямой связи Датчик отстойника топлива Датчик уровня
      ENGINE OIL LOW (низкий уровень моторного масла)*12 Отображается Вход CAN Температура охлаждающей жидкости ECM
      Шина прямой связи Уровень моторного масла Датчик уровня моторного масла
      CHECK AHB SYSTEM (проверьте систему AHB)*13 Отображается Вход CAN Индикатор автоматического включения дальнего света Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      DPF FULL ENGINE SERVICE REQUIRED (сажевый фильтр забит, двигатель нуждается в обслуживании)*12 Отображается Вход CAN Запрос предупреждения о состоянии фильтра DPF ECM
      LOW WASHER FLUID (низкий уровень жидкости стеклоомывателя)*19 Отображается Вход Шина прямой связи Уровень жидкости стеклоомывателя Датчик аварийного уровня в сборе
      OIL MAINTENANCE REQUIRED SOON (замена масла потребуется в ближайшее время)*12 Отображается Вход CAN Контрольная лампа замены масла ECM
      Стартер*1
      Ручной запуск двигателя ЭБУ запуска и останова двигателя*1
      OIL MAINTENANCE REQUIRED (требуется замена масла)*12 Отображается Вход CAN Контрольная лампа замены масла ECM
      Стартер*1
      Ручной запуск двигателя ЭБУ запуска и останова двигателя*1
      RESETTING OIL MAINTENANCE DATA (сброс данных о замене масла)*12 Отображается - - - -
      - Выход CAN Сброс системы контроля состояния масла ECM
      RESETTING OF OIL MAINTENANCE DATA INCOMPLETE (сброс данных о замене масла не завершен)*12 Отображается - - - -
      POWER ON (питание включено)*8 Отображается Вход CAN Предупреждение интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Engine start possible condition (Smart key symbol) (запуск двигателя возможен (символ электронного ключа зажигания))*8 Отображается Вход CAN Предупреждение интеллектуальной системы 1 ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      DPF FULL SEE OWNER'S MANUAL (сажевый фильтр забит, см. руководство)*12 Отображается Вход CAN Запрос контрольной лампы фильтра DPF ECM
      DPF MANUAL REGENERATION IN PROCESS (выполняется регенерация DPF в ручном режиме)*12 Отображается Вход CAN Запрос контрольной лампы фильтра DPF ECM

      • *1: для моделей с системой запуска и останова

      • *2: для моделей с механической трансмиссией "multimode" или бесступенчатой трансмиссией

      • *3: для моделей с системой ограничения скорости

      • *4: для моделей с бесступенчатой трансмиссией

      • *5: для моделей с системой круиз-контроля

      • *6: для моделей с упрощенной интеллектуальной системой помощи при парковке

      • *7: для моделей с сенсорной системой помощи при парковке TOYOTA

      • *8: для моделей с системой посадки и запуска

      • *9: для моделей с механической трансмиссией или механической трансмиссией "multimode"

      • *10: для моделей с бензиновым двигателем

      • *11: для моделей с механической трансмиссией

      • *12: для моделей с дизельным двигателем

      • *13: для моделей с системой автоматического включения дальнего света

      • *14: для моделей с радиоприемником с дисплеем в сборе

      • *15: При наличии переключателей на рулевом колесе

      • *16: для моделей с механической трансмиссией "multimode"

      • *17: для моделей без ЭБУ генератора

      • *18: для моделей с системой предупреждения о превышении скорости

      • *19: для моделей с предупреждающим датчиком уровня жидкости в стеклоомывателе

      • *20: Для моделей с кузовом типа "хэтчбэк" или "универсал"

      • *21: для моделей с кузовом типа "седан"

    5. Buzzer

      Параметр / Устройство Условие Вход/выход CAN/линия прямой связи Сигнал Устройство
      IPA*1 Издается 1 звуковой сигнал Вход CAN Зуммер системы IPA ЭБУ предупреждения о недопустимой дистанции
      Подает два звуковых сигнала
      Издает прерывистый звуковой сигнал
      Задняя передача механической трансмиссии "multimode"*2 Издается 1 звуковой сигнал Вход Шина прямой связи Запрос включения зуммера заднего хода механической трансмиссии "multimode" ЭБУ трансмиссии
      Предупреждение системы VSC*3 Издает прерывистый звуковой сигнал Вход CAN Признак управления зуммером Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Система запуска и останова*4 Непрерывно издает звуковой сигнал Вход CAN Запрос включения зуммера ЭБУ запуска и останова двигателя
      Предупреждение о непристегнутом ремне безопасности (со стороны водителя) Издает прерывистый звуковой сигнал Вход CAN Выключатель пряжки ремня безопасности водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Выключатель освещения проема двери со стороны водителя
      Выключатель освещения проема двери переднего пассажира
      Положение рычага переключения передач R ECM
      Рычаг переключения передач в положении P
      Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение о непристегнутом ремне безопасности (со стороны переднего пассажира) Издает прерывистый звуковой сигнал Вход CAN Выключатель освещения проема двери со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Выключатель освещения проема двери переднего пассажира
      Положение рычага переключения передач R ECM
      Рычаг переключения передач в положении P
      Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Выключатель пряжки ремня безопасности переднего пассажира

      • Замок ремня безопасности правого переднего сиденья*10

      • Замок ремня безопасности левого переднего сиденья*11
      Датчик присутствия пассажира на сиденье переднего пассажира Подушка раздельного переднего сиденья (датчик присутствия пассажира)
      Предупреждение о непристегнутом ремне безопасности (для ремней безопасности задних сидений)*5 Издает прерывистый звуковой сигнал Вход CAN Рычаг переключения передач в положении P ECM
      Выключатель стояночного тормоза в состоянии Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Выключатель освещения проема правой задней двери
      Выключатель освещения проема левой задней двери
      Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Выключатель пряжки ремня безопасности правого заднего сиденья Замок правого ремня безопасности заднего сиденья в сборе
      Выключатель пряжки ремня безопасности левого заднего сиденья Левый замок ремня безопасности заднего сиденья с центральным ремнем в сборе
      Выключатель пряжки ремня безопасности центрального заднего сиденья
      Предупреждение о низком напряжении питания системы управления тормозами*3 Издает прерывистый звуковой сигнал Вход CAN Признак управления зуммером Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение EPS Издается 1 звуковой сигнал Вход CAN Сигнал запроса для щитка приборов ЭБУ рулевого управления с усилителем
      Предупреждение механической трансмиссии "multimode"*2 Издает прерывистый звуковой сигнал Вход Шина прямой связи Запрос включения предупредительного зуммера хода механической трансмиссии "multimode" ЭБУ трансмиссии
      Предупреждение об электронном ключе зажигания*6 Непрерывно издает звуковой сигнал Вход CAN Запрос непрерывного включения зуммера щитка приборов ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Издает прерывистый звуковой сигнал Запрос прерывистого включения зуммера щитка приборов
      Издает прерывистый звуковой сигнал (не более 9 раз) Запрос прерывистого включения зуммера щитка приборов (интервал 0,7 секунды)
      Издается 1 звуковой сигнал Запрос однократного включения зуммера щитка приборов
      Предупреждение об оставлении ключа в замке зажигания*7 Издает прерывистый звуковой сигнал Вход CAN Переключатель ключа Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Выключатель освещения проема двери со стороны водителя
      Дверь водителя открыта при включенной передаче механической трансмиссии "multimode"*2 Непрерывно издает звуковой сигнал Вход Шина прямой связи Запрос включения зуммера предупреждения об открытой двери водителя при включенной передаче механической трансмиссии "multimode" ЭБУ трансмиссии
      Активная диагностика механической трансмиссии "multimode"*2 Непрерывно издает звуковой сигнал Вход Шина прямой связи Запрос включения зуммера активной диагностики механической трансмиссии "multimode" ЭБУ трансмиссии
      Предупреждение о температуре или о прекращении работы в режиме Crawl*3 Издает прерывистый звуковой сигнал Вход CAN Признак управления зуммером Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Система помощи при подъеме по склону (сброс)*3 Подает два звуковых сигнала Вход CAN Признак управления зуммером Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Система помощи при подъеме по склону (установка)*3 Издается 1 звуковой сигнал Вход CAN Признак управления зуммером Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Система помощи при подъеме по склону (система исправна)*3 Издает прерывистый звуковой сигнал Вход CAN Признак управления зуммером Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Система помощи при подъеме по склону (оповещение о завершении работы)*3 Издает прерывистый звуковой сигнал Вход CAN Признак управления зуммером Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение на мультиинформационном дисплее*8 Издается 1 звуковой сигнал Вход CAN/линия прямой связи Предупреждение мультиинформационного дисплея Соответствующие ЭБУ
      Завершение идентификации ключа иммобилайзера Издается 1 звуковой сигнал Вход CAN Завершение идентификации ключа иммобилайзера ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
      Предупреждение о превышении скорости*12 Издает прерывистый звуковой сигнал Вход CAN Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Предупреждение о движении с включенным стояночным тормозом Издает прерывистый звуковой сигнал Вход CAN Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Выключатель стояночного тормоза в состоянии Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Предупреждение о движении с неплотно закрытой дверью Издает прерывистый звуковой сигнал Вход CAN Выключатель освещения проема двери со стороны водителя Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Выключатель освещения проема двери переднего пассажира
      Выключатель освещения проема правой задней двери
      Выключатель освещения проема левой задней двери
      Выключатель освещения проема двери багажного отделения*13
      Выключатель освещения проема двери багажного отделения*14
      Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Отклонение переключения в спортивный режим*9 Подает два звуковых сигнала Вход CAN Зуммер блокировки ECM
      Отклонение переключения передачи механической трансмиссии "multimode"*2 Подает два звуковых сигнала Вход Шина прямой связи Запрос включения зуммера отклонения переключения передачи механической трансмиссии "multimode" ЭБУ трансмиссии
      Оповещение о невыключенном освещении Непрерывно издает звуковой сигнал Вход CAN Состояние системы освещения Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Выключатель освещения проема двери со стороны водителя
      Выключатель проблескового режима указателя поворота Издает прерывистый звуковой сигнал Вход CAN Запрос проблескового режима Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Признак мигающего режима аварийных ламп Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)*3
      Шина прямой связи Сигнал переключателя левого указателя поворота Переключатель ближнего/дальнего света фар в сборе
      Сигнал переключателя правого указателя поворота
      Выключатель аварийной сигнализации Выключатель аварийной сигнализации в сборе

      • *1: для моделей с упрощенной интеллектуальной системой помощи при парковке

      • *2: для моделей с механической трансмиссией "multimode"

      • *3: для моделей с VSC

      • *4: для моделей с системой запуска и останова

      • *5: для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

      • *6: для моделей с системой посадки и запуска

      • *7: для моделей без системы посадки и запуска

      • *8: для моделей с жидкокристаллическим мультиинформационным дисплеем растрового типа

      • *9: для моделей с бесступенчатой трансмиссией

      • *10: для моделей с левосторонним рулевым управлением

      • *11: для моделей с правосторонним рулевым управлением

      • *12: для моделей с системой предупреждения о превышении скорости

      • *13: Для моделей с кузовом типа "хэтчбэк" или "универсал"

      • *14: для моделей с кузовом типа "седан"

    6. Прочие

      Параметр / Устройство Условие Вход/выход CAN/линия прямой связи Сигнал Устройство
      Индикатор предупреждения о непристегнутом ремне безопасности заднего сиденья* - Вход CAN Выключатель освещения проема правой задней двери Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      Выключатель освещения проема левой задней двери
      Коэффициент использования блокировки дверей
      Скорость автомобиля (SP1) Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
      Шина прямой связи Выключатель пряжки ремня безопасности правого заднего сиденья Правый замок ремня безопасности заднего сиденья с центральным ремнем в сборе
      Выключатель пряжки ремня безопасности левого заднего сиденья Левый замок ремня безопасности заднего сиденья с центральным ремнем в сборе
      Выключатель пряжки ремня безопасности центрального заднего сиденья
      Загорается Выход Шина прямой связи Выключатель пряжки ремня безопасности правого заднего сиденья Сигнальная лампа в сборе
      Выключатель пряжки ремня безопасности левого заднего сиденья
      Выключатель пряжки ремня безопасности центрального заднего сиденья

      • *: для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

  3. БЛОК-СХЕМА ЖИДКОКРИСТАЛЛИЧЕСКОГО МУЛЬТИИНФОРМАЦИОННОГО ДИСПЛЕЯ РАСТРОВОГО ТИПА


    1. Блок-схема жидкокристаллического мультиинформационного дисплея растрового типа

      A01LWRXC02
      *a Условия выполняются. *b Условия не выполняются.
      *c Выбор экрана или параметры с помощью кнопки DISP. *d При выдаче нескольких запросов на индикацию информация отображается последовательно.
      *e В течение некоторого времени после выключения зажигания отображаются показания одометра. - -

  4. ОПИСАНИЕ ПРЕДУПРЕЖДАЮЩЕЙ ИНДИКАЦИИ

    Приоритет Название системы / (функция автомобиля)

    Главная контрольная лампа аварийного состояния

    ●: Загорается

    ○: Мигает

    		 Buzzer (*1) Дисплей Уровень
    1 Упрощенная интеллектуальная система помощи при парковке - * IPA CANCELED, TAKE OVER, CHECK IPA (система IPA отключена, примите управление, проверьте систему IPA) Рекомендация
    - * IPA CANCELED, TAKE OVER (система IPA отключена, примите управление) Рекомендация
    - * IPA SLOT NOT DETECTED, SPEED TOO HIGH (место для парковки не обнаружено, скорость слишком высока) Рекомендация
    - * IPA CANCELED, TAKE OVER, SPEED TOO HIGH (система IPA отключена, примите управление, скорость слишком высока) Рекомендация
    - * IPA CANCELED, TAKE OVER, DRIVER INTERVENED (система IPA отключена, примите управление, вмешательство водителя) Рекомендация
    - * IPA CANCELED, TAKE OVER, TRC/VSC IS OFF (система IPA отключена, примите управление, система TRC/VSC отключена) Рекомендация
    - * IPA CANCELED, TAKE OVER, TRC/ABS/VSC ACTIVATED (система IPA отключена, примите управление, система TRC/АБС/VSC включена) Рекомендация
    - * IPA CANCELED, TAKE OVER, TIMEOUT (система IPA отключена, примите управление, тайм-аут) Рекомендация
    - * IPA NOT AVAILABLE, SPEED TOO HIGH (система IPA недоступна, скорость слишком высока) Рекомендация
    - * IPA NOT AVAILABLE, TRC/VSC IS OFF (система IPA недоступна, система TRC/VSC отключена) Рекомендация
    - * CHECK IPA (проверьте систему IPA) Рекомендация
    - * IPA NOT AVAILABLE (система IPA недоступна) Рекомендация
    - * IPA NOT AVAILABLE, STOP THE VEHICLE, TURN WHEEL FROM LEFT END TO RIGHT END (система IPA недоступна, остановите автомобиль, поверните колесо из крайнего левого в крайнее правое положение) Рекомендация
    - * MEMORY ERROR (ошибка памяти) Рекомендация
    - * WRITE ZERO-POINT OF STEERING ANGLE (запись точки "нуля" угла поворота рулевого колеса) Рекомендация
    - * WRITE MAXIMUM STEERING ANGLE (запись максимального угла поворота рулевого колеса) Рекомендация
    - * END OF ADJUSTMENT (конец регулировки) Рекомендация
    2 (Предупреждение о состоянии всех дверей (автомобиль движется)) - * Each door ajar (Все двери неплотно закрыты) Caution (предостережение)
    (Предупреждение о состоянии всех дверей (автомобиль неподвижен)) - - Each door ajar (Все двери неплотно закрыты) Caution (предостережение)
    Сенсорная система помощи при парковке TOYOTA - - Индикатор обнаружения объекта системой ультразвуковой локации Caution (предостережение)
    ● ○ CHECK SONAR SYSTEM (проверьте систему ультразвуковой локации) Caution (предостережение)
    Упрощенная интеллектуальная система помощи при парковке - * Индикатор управления IPA Рекомендация
    - * ПРОВЕРЬТЕ ОКРУЖАЮЩИЕ УСЛОВИЯ Рекомендация
    Упрощенная интеллектуальная система помощи при парковке - * IPA FINISHED, TAKE OVER (система IPA завершила работу, примите управление) Рекомендация
    3 Система посадки и запуска - - AUTO POWER OFF TO CONSERVE BATTERY (автоматическое выключение питания для экономии энергии аккумуляторной батареи) Caution (предостережение)
    4 Система посадки и запуска ○ * SHIFT TO P POSITION (переключитесь в положение P) Caution (предостережение)
    5 (Стояночный тормоз) ○ - RELEASE PARKING BRAKE (ОТПУСТИТЕ СТОЯНОЧНЫЙ ТОРМОЗ) Caution (предостережение)
    Система посадки и запуска - - KEY NOT DETECTED (ключ не обнаружен) Caution (предостережение)
    (предупреждение о превышении скорости) ○ * SPEED LIMIT EXCEEDED (превышена предельная скорость) Caution (предостережение)
    6 Система посадки и запуска ○ * CHECK ENTRY & START SYSTEM (ПРОВЕРЬТЕ СИСТЕМУ ПОСАДКИ И ЗАПУСКА) Caution (предостережение)
    7 Система зарядки - - Charge warning (Battery symbol) (предупреждение о зарядке (символ аккумуляторной батареи)) Caution (предостережение)
    8 Система круиз-контроля ● ○ CHECK CRUISE CONTROL SYSTEM (проверьте систему круиз-контроля) Caution (предостережение)
    Система ограничителя скорости ● ○ CHECK SPEED LIMITER SYSTEM (проверьте систему ограничения скорости) Caution (предостережение)
    (Контактный датчик давления моторного масла) - - Engine oil pressure low (Engine oil pressure low symbol) (низкое давление моторного масла (символ низкого давления моторного масла)) Caution (предостережение)
    9 Система посадки и запуска ○ * TURN POWER OFF (выключите питание) Caution (предостережение)
    ○ ○ KEY DETECTED IN VEHICLE (в автомобиле обнаружен ключ) Caution (предостережение)
    Система освещения ○ * TURN LIGHTS OFF (выключите освещение) Caution (предостережение)
    Система посадки и запуска ○ * DEPRESS BRAKE PEDAL, TOUCH ENGINE SWITCH WITH KEY (нажмите педаль сцепления, приложите ключ к выключателю зажигания) Caution (предостережение)
    ○ * DEPRESS CLUTCH PEDAL, TOUCH ENGINE SWITCH WITH KEY (НАЖМИТЕ ПЕДАЛЬ СЦЕПЛЕНИЯ, ПРИЛОЖИТЕ КЛЮЧ К ВЫКЛЮЧАТЕЛЮ ЗАЖИГАНИЯ) Caution (предостережение)
    ○ * DEPRESS BRAKE PEDAL AND PUSH ENGINE SWITCH TO START (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Caution (предостережение)
    ○ * DEPRESS CLUTCH PEDAL AND PUSH ENGINE SWITCH TO START (НАЖМИТЕ ПЕДАЛЬ СЦЕПЛЕНИЯ, А ЗАТЕМ НАЖМИТЕ НА ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ ДЛЯ ЗАПУСКА ДВИГАТЕЛЯ) Caution (предостережение)
    ○ ○ SHIFT TO P POSITION TO START (переключитесь в положение P для запуска двигателя) Caution (предостережение)
    ○ ○ SHIFT TO N POSITION TO START (переключитесь в положение N для запуска двигателя) Caution (предостережение)
    10 Система блокировки рулевого управления ○ - STEERING LOCK ACTIVE (блокировка рулевого управления включена) Caution (предостережение)
    11 Система посадки и запуска ● * KEY BATTERY LOW (батарея ключа разряжена) Caution (предостережение)
    Топливная система ● ○/* DRAIN WATER FROM FUEL FILTER (слейте воду из топливного фильтра) Caution (предостережение)
    (Датчик уровня моторного масла) ● ○ ENGINE OIL LOW (низкий уровень моторного масла) Caution (предостережение)
    Система автоматического включения дальнего света ● ○ CHECK AHB SYSTEM (проверьте систему AHB) Caution (предостережение)
    (DPF) ● - DPF FULL ENGINE SERVICE REQUIRED (сажевый фильтр забит, двигатель нуждается в обслуживании) Caution (предостережение)
    12 (уровень жидкости стеклоомывателя) - - LOW WASHER FLUID (низкий уровень жидкости стеклоомывателя) Рекомендация
    Система измерительных приборов и индикаторов - - OIL MAINTENANCE REQUIRED SOON (замена моторного масла потребуется в самое ближайшее время) Рекомендация
    - - OIL MAINTENANCE REQUIRED (требуется замена моторного масла) Рекомендация
    - - RESETTING OIL MAINTENANCE DATA (сброс данных о замене масла) Рекомендация
    - - RESETING OF OIL MAINTENANCE DATA INCOMPLETE (сброс данных о замене моторного масла не завершен) Рекомендация
    Система посадки и запуска - - POWER ON (питание включено) Caution (предостережение)
    - - Engine start possible condition (Smart key symbol) (запуск двигателя возможен (символ электронного ключа зажигания)) Caution (предостережение)
    (DPF) - - DPF FULL SEE OWNER'S MANUAL (сажевый фильтр забит, см. руководство) Рекомендация
    - - DPF MANUAL REGENERATION IN PROCESS (выполняется регенерация DPF в ручном режиме) Рекомендация

    • *: Специализированный зуммер издает звуковой сигнал в зависимости от состояния

    • *1: Зуммеры, связанные с главной контрольной лампой аварийного состояния

  5. ОТОБРАЖЕНИЕ ПРЕДУПРЕЖДЕНИЙ


    1. Ниже показаны все предупреждающие сообщения для жидкокристаллического мультиинформационного дисплея растрового типа.

      Tech Tips

      Экраны на рисунках могут отличаться от экранов, отображаемых в конкретном автомобиле, из-за различия технических характеристик автомобилей.

      A012LFI
