КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ В СБОРЕ (для моделей с кузовом типа "хэтчбэк", "универсал") ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ БЕЗОПАСНОСТИ (ЧАСЫ В СБОРЕ)

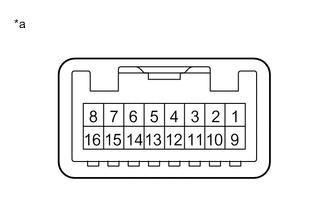

    1. A01KSHGC02
      *a

      Устройство с неподсоединенным жгутом проводов

      (Контрольная лампа безопасности (часы в сборе))

      Подайте напряжение аккумуляторной батареи на контакты разъема в соответствии с приведенной ниже таблицей.

      OK
      Условие Результат

      Положительный (+) вывод аккумуляторной батареи → контакт 9

      Отрицательный (-) вывод аккумуляторной батареи → контакт 8

      		 Контрольная лампа безопасности загорается
