СИСТЕМА ИММОБИЛАЙЗЕРА (для моделей без системы посадки и запуска) Невозможно зарегистрировать ключ

ОПИСАНИЕ

Допускается регистрация не более 5 идентификационных кодов главных ключей и 3 кодов вспомогательных ключей.

СХЕМА СОЕДИНЕНИЙ

Нажмите здесь Click here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В случае замены ЭБУ электронного ключа зажигания в сборе обратитесь к бюллетеню технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ РЕЖИМ РЕГИСТРАЦИИ


    1. Убедитесь. что система входит в режим регистрации.

      OK
      Система переходит в режим регистрации.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ Click here

    OK

  2. ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ БЕЗОПАСНОСТИ


    1. В режиме регистрации вставьте ключ в цилиндр замка зажигания и поверьте состояние контрольной лампы безопасности.

      Tech Tips

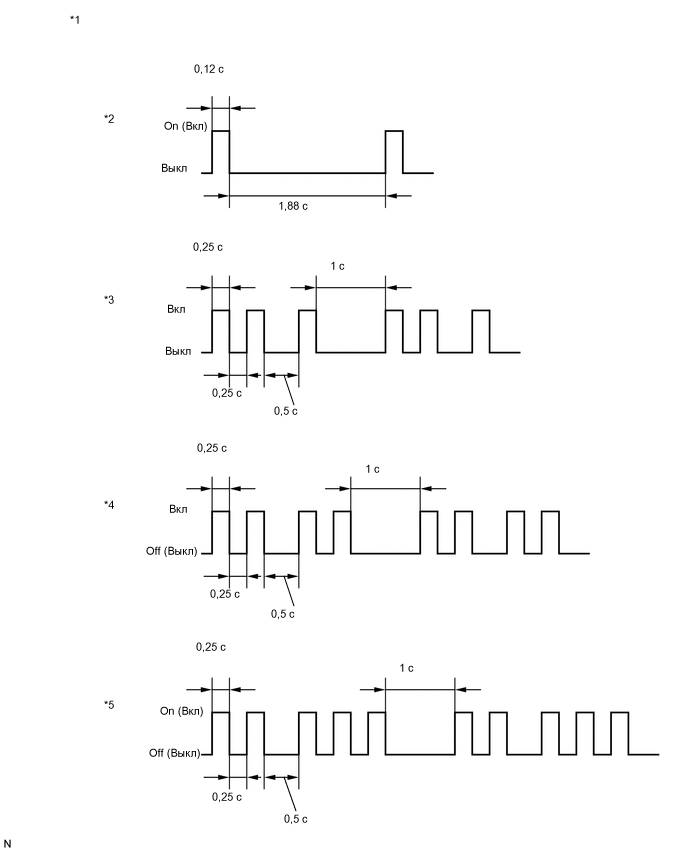

      В случае сбоя регистрации нового идентификационного кода ключа контрольная лампа безопасности отображает код 2-1. Попытка повторной регистрации уже зарегистрированного ключа вызывает вывод кода 2-2, когда ключ вставлен. Если количество зарегистрированных идентификационных кодов ключей превышает максимальное ограничение, контрольная лампа безопасности выводит код 2-3. Форма выходного сигнала представлена на приведенном ниже рисунке.

      A01TAB0C01
      *1 Контрольная лампа безопасности *2 Нормальное состояние (система иммобилайзера работает нормально)
      *3 Код 2-1 *4 Код 2-2
      *5 Код 2-3 - -
      Результат
      Результат Следующий шаг
      Выводится код 2-1 или код 2-3 А
      Выводится код 2-2 B

    B

    КОНЕЦ (ИСПОЛЬЗОВАЛСЯ ЗАРЕГИСТРИРОВАННЫЙ КЛЮЧ)

    А

  3. СНИМИТЕ ПОКАЗАНИЯ GTS (КОД S ПРИЕМОПЕРЕДАТЧИКА, КОД M ПРИЕМОПЕРЕДАТЧИКА)


    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Immobiliser / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.


      Body Electrical > Immobiliser > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      Transponder S-code Номер зарегистрированного дополнительного ключа мин. 0, макс. 15 Номер зарегистрированного дополнительного ключа -
      Transponder M-code Номер зарегистрированного главного ключа мин. 0, макс. 15 Номер зарегистрированного главного ключа -

      Body Electrical > Immobiliser > Data List
      Информация на дисплее прибора
      Transponder S-code
      Transponder M-code
      Результат
      Результат Следующий шаг
      В качестве "Transponder M-code" (код M приемопередатчика) выводится 5, а в качестве "Transponder S-code" (код S приемопередатчика) выводится 0 А
      0 is displayed for "Transponder M-code" and 3 is displayed for "Transponder S-code" B
      В качестве "Transponder M-code" (код M приемопередатчика) выводится 5, а в качестве "Transponder S-code" (код S приемопередатчика) выводится 3 C
      Значения отличаются от указанных выше D

    А

    РЕГИСТРАЦИЯ КЛЮЧА (ДОПОЛНИТЕЛЬНОГО КЛЮЧА)

    B

    РЕГИСТРАЦИЯ КЛЮЧА (ГЛАВНОГО КЛЮЧА)

    C

    МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КЛЮЧЕЙ УЖЕ ЗАРЕГИСТРИРОВАНО

    D

  4. РЕГИСТРАЦИЯ КЛЮЧА


    1. Чтобы определить возможность регистрации дополнительных ключей, обратитесь к таблице ниже.

      Число зарегистрированных ключей (главных и вспомогательных) Следующий шаг
      0 Регистрация нового идентификационного кода ключа
      1 - 7 Регистрация идентификационного кода дополнительного ключа

    2. Убедитесь, что дополнительный ключ может быть зарегистрирован.

      OK
      Дополнительный ключ может быть зарегистрирован.
      Результат
      Следующий шаг
      OK
      NG

    OK

    КОНЕЦ (НЕИСПРАВНОСТЬ КЛЮЧА)

    NG

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

  5. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ


    1. Снимите выключатель разблокировки ключа.

      Нажмите здесь Click here

    2. Проверьте выключатель разблокировки ключа.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ Нажмите здесь Click here

    OK

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА)


    1. Отсоедините разъем E5 выключателя разблокировки ключа.

    2. Отсоедините разъем E21 ЭБУ электронного ключа зажигания.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E5-1 - E21-3 (KSW) Всегда Менее 1 Ом
      E5-2 - масса Всегда Менее 1 Ом
      E5-1 - масса Всегда 10 кОм или более
      E21-3 (KSW) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
