СИСТЕМА ИММОБИЛАЙЗЕРА (для моделей без системы посадки и запуска) Двигатель не запускается по причине отсутствия первоначального сгорания

ОПИСАНИЕ

• Когда ключ вставлен в цилиндр замка зажигания, катушка электронного ключа зажигания принимает идентификационный код ключа и передает его в ЭБУ электронного ключа зажигания.

• Этот признак может проявляться при ошибке связи между катушкой электронного ключа зажигания и ЭБУ электронного ключа зажигания.

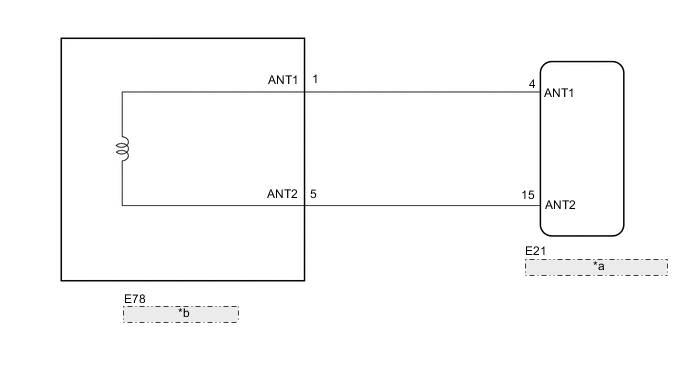

СХЕМА СОЕДИНЕНИЙ

*a	ЭБУ электронного ключа зажигания
*b	Катушка электронного ключа зажигания

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УДАЛИТЕ DTC




   1. Удалите коды DTC.


      Powertrain > Engine and ECT > Clear DTCs
      Powertrain > Engine and ECT > Clear DTCs

      Результат
      Следующий шаг ДАЛЕЕ




   ДАЛЕЕ

2. ПРОВЕРЬТЕ DTC




   1. Проверьте наличие кодов DTC.


      Body Electrical > Immobiliser > Trouble Codes
      Powertrain > Engine and ECT > Trouble Codes
      Powertrain > Engine and ECT > Trouble Codes

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      Результат
      Результат Следующий шаг DTC не выводятся. А Коды DTC выводятся B




   B

   СМ. ТАБЛИЦУ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

   А

3. СНИМИТЕ ПОКАЗАНИЯ GTS (IMMOBILISER FUEL CUT (отключение подачи топлива иммобилайзером))




   1. Подключите GTS к DLC3.

   2. Установите замок зажигания в положение ON (ВКЛ).

   3. Включите GTS.

   4. Войдите в следующие меню: Body Electrical / Immobiliser или Main Body / Active Test.

   5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.


      Powertrain > Engine and ECT > Data List

      Информация на дисплее прибора	Измеряемая величина	Диапазон	Нормальное состояние	Замечание по диагностике
      Immobiliser Fuel Cut	Состояние отсечки топлива системы иммобилайзера	OFF (ВЫКЛ) / ON (ВКЛ)	-	-


      Powertrain > Engine and ECT > Data List

      Информация на дисплее прибора
      Immobiliser Fuel Cut

      OK
      После запуска двигателя отображается OFF (ВЫКЛ).

      Результат
      Результат Следующий шаг OK (для моделей с 1NR-FE) А OK (для моделей с 1ZR-FAE) B OK (для моделей с 1ND-TV) C OK (для моделей с 1AD-FTV) D NG E




   А

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА SFI" Нажмите здесь Click here

   B

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА SFI" Нажмите здесь Click here

   C

   Перейдите к разделу "СИСТЕМА ECD" Нажмите здесь Click here

   D

   Перейдите к разделу "СИСТЕМА ECD" Нажмите здесь Click here

   E

4. ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ БЕЗОПАСНОСТИ




   1. Проверьте, что контрольная лампа безопасности гаснет, когда в цилиндр замка зажигания вставлен зарегистрированный ключ.

      OK
      Контрольная лампа безопасности гаснет.

      Результат
      Следующий шаг OK NG




   OK

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ, ОДНАКО ПЕРВОНАЧАЛЬНОЕ СГОРАНИЕ ПРИСУТСТВУЕТ" Нажмите здесь Click here

   NG

5. ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ БЕЗОПАСНОСТИ




   1. Проверьте, что контрольная лампа безопасности гаснет, когда в цилиндр замка зажигания вставлен другой зарегистрированный ключ.

      OK
      Контрольная лампа безопасности гаснет.

      Результат
      Следующий шаг OK NG




   NG

   ЗАМЕНИТЕ КАТУШКУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ Click here

   OK

6. ПРОВЕРЬТЕ, ЗАПУСКАЕТСЯ ЛИ ДВИГАТЕЛЬ




   1. Установите замок зажигания в положение ON (ВКЛ), используя другой зарегистрированный ключ.

   2. Убедитесь, что двигатель запускается через 5 секунд после включения зажигания.

      OK
      Двигатель запускается нормально.

      Результат
      Результат Следующий шаг Двигатель можно запустить А Двигатель не запускается B




   А

   ПЕРЕЙДИТЕ К ШАГУ 11 Click here

   B

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ, ОДНАКО ПЕРВОНАЧАЛЬНОЕ СГОРАНИЕ ПРИСУТСТВУЕТ" Нажмите здесь Click here

7. ЗАМЕНИТЕ КАТУШКУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ




   1. Замените катушку электронного ключа зажигания.

      Результат
      Следующий шаг ДАЛЕЕ




   ДАЛЕЕ

8. ПРОВЕРЬТЕ, ЗАПУСКАЕТСЯ ЛИ ДВИГАТЕЛЬ




   1. Установите замок зажигания в положение ON (ВКЛ), используя зарегистрированный ключ.

   2. Убедитесь, что двигатель запускается через 5 секунд после включения зажигания.

      OK
      Двигатель запускается нормально.

      Результат
      Результат Следующий шаг Двигатель можно запустить А Двигатель не запускается B




   А

   КОНЕЦ (КАТУШКА ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ БЫЛА НЕИСПРАВНА)

   B

9. ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ




   1. Замените ЭБУ электронного ключа зажигания новым.

      Tech Tips

      См. Бюллетень технического обслуживания

      Note

      При замене ЭБУ электронного ключа зажигания необходима регистрация идентификационного кода ключа.

      См. Бюллетень технического обслуживания

      Результат
      Перейти к ДАЛЕЕ




   ДАЛЕЕ

10. ПРОВЕРЬТЕ, ЗАПУСКАЕТСЯ ЛИ ДВИГАТЕЛЬ




    1. Установите замок зажигания в положение ON (ВКЛ), используя зарегистрированный ключ.

    2. Убедитесь, что двигатель запускается через 5 секунд после включения зажигания.

       OK
       Двигатель запускается нормально.

       Результат
       Результат Перейти к Двигатель можно запустить А Двигатель не запускается B




    А

    КОНЕЦ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ БЫЛ НЕИСПРАВЕН)

    B

11. ЗАМЕНИТЕ КЛЮЧ




    1. Замените ключ.

       Note

       При замене ключа необходима регистрация идентификационного кода ключа.

       См. Бюллетень технического обслуживания

       Результат
       Следующий шаг ДАЛЕЕ




    ДАЛЕЕ

12. ПРОВЕРЬТЕ, ЗАПУСКАЕТСЯ ЛИ ДВИГАТЕЛЬ




    1. Установите замок зажигания в положение ON (ВКЛ), используя зарегистрированный ключ.

    2. Убедитесь, что двигатель запускается через 5 секунд после включения зажигания.

       OK
       Двигатель запускается нормально.

       Результат
       Результат Перейти к Двигатель можно запустить А Двигатель не запускается (для моделей с 1AD-FTV) B Двигатель не запускается (для моделей с 1ND-TV) C Двигатель не запускается (для моделей с 1NR-FE) D Двигатель не запускается (для моделей с 1ZR-FAE) E




    А

    КОНЕЦ (КЛЮЧ ОКАЗАЛСЯ НЕИСПРАВЕН)

    B

    Перейдите к разделу "СИСТЕМА ECD" Нажмите здесь Click here

    C

    Перейдите к разделу "СИСТЕМА ECD" Нажмите здесь Click here

    D

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА SFI" Нажмите здесь Click here

    E

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА SFI" Нажмите здесь Click here
