СИСТЕМА ИММОБИЛАЙЗЕРА (для моделей без системы посадки и запуска), Diagnostic DTC:B2784

Код DTC Наименование DTC
B2784 Обрыв или короткое замыкание в цепи антенной катушки

ОПИСАНИЕ

ЭБУ электронного ключа зажигания регистрирует этот код DTC при обнаружении обрыва или короткого замыкания в антенной катушке, встроенной в катушку электронного ключа зажигания.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок Примечание
B2784 Обрыв или короткое замыкание в цепи антенной катушки Обрыв или короткое замыкание в антенной катушке электронного ключа зажигания.

  • Жгут проводов или разъем

  • Катушка электронного ключа зажигания

  • ЭБУ электронного ключа зажигания

    Операция подтверждения вывода DTC:

  • Вставьте ключ в цилиндр замка зажигания.
Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим работы при обнаружении неисправности
Двигатель не запускается -
Связанные параметры в режимах Data List и Active Test
№ DTC Режимы Data List и Active Test
B2784 Antenna Coil Status

СХЕМА СОЕДИНЕНИЙ

B0044IIE09
*a ЭБУ электронного ключа зажигания
*b Катушка электронного ключа зажигания

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • В случае замены ЭБУ электронного ключа зажигания в сборе обратитесь к бюллетеню технического обслуживания.

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Удалите коды DTC.


      Body Electrical > Immobiliser > Clear DTCs
      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.


      Body Electrical > Immobiliser > Trouble Codes

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B2784 не выводится.
      Результат
      Результат Перейти к
      Код B2784 не выводится А
      Выводится код B2784 B

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесь Click here

    B

  3. ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ


    1. Проверьте правильность подключения разъемов к катушке электронного ключа зажигания.

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  4. УДАЛИТЕ DTC


    1. Сбросьте коды DTC.


      Body Electrical > Immobiliser > Clear DTCs
      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  5. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.


      Body Electrical > Immobiliser > Trouble Codes

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B2784 не выводится.
      Результат
      Результат Следующий шаг
      Код B2784 не выводится А
      Выводится код B2784 B

    А

    КОНЕЦ (РАЗЪЕМ БЫЛ ПОДКЛЮЧЕН НЕПРАВИЛЬНО)

    B

  6. ПРОВЕРЬТЕ КАТУШКУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (ВЫХОД)

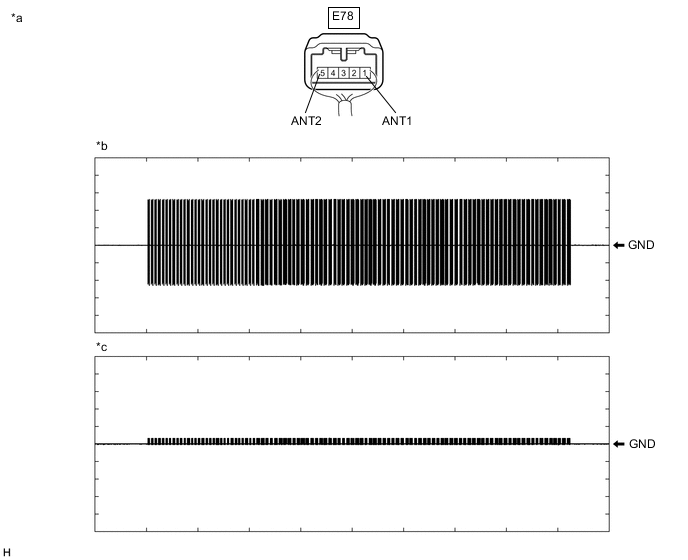

    1. С помощью осциллографа проверьте форму сигнала.

      B0041ZGC05
      *a

      Устройство с подсоединенным жгутом проводов

      (катушка электронного ключа зажигания)

      		 *b Осциллограмма 1
      *c Осциллограмма 2 - -
      Осциллограмма 1
      Параметр / Устройство Описание
      Подключение диагностического прибора E78-1 (ANT1) ←→ масса
      Настройки прибора 2 В/дел., 500 мс/ дел.
      Условие В течение 3 секунд после вставления ключа в цилиндр замка зажигания
      Осциллограмма 2
      Параметр / Устройство Описание
      Подключение диагностического прибора E78-5 (ANT2) ←→ масса
      Настройки прибора 2 В/дел., 500 мс/ дел.
      Настройки прибора В течение 3 секунд после вставления ключа в цилиндр замка зажигания
      OK
      Форма сигнала подобна показанной на рисунке.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ - КАТУШКА ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ И МАССА) Click here

    OK

  7. ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ


    1. Временно замените ЭБУ электронного ключа зажигания новым.

      Tech Tips

      См. Бюллетень технического обслуживания

      Note

      При замене ЭБУ электронного ключа зажигания необходима регистрация идентификационного кода ключа.

      См. Бюллетень технического обслуживания

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  8. УДАЛИТЕ DTC


    1. Сбросьте коды DTC.


      Body Electrical > Immobiliser > Clear DTCs
      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  9. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.


      Body Electrical > Immobiliser > Trouble Codes

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B2784 не выводится.
      Результат
      Результат Перейти к
      Код B2784 не выводится А
      Выводится код B2784 B

    А

    КОНЕЦ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ БЫЛ НЕИСПРАВЕН)

    B

    ЗАМЕНИТЕ КАТУШКУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ

  10. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ - КАТУШКА ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ И МАССА)


    1. Отсоедините разъем E21 ЭБУ электронного ключа зажигания.

    2. Отсоедините разъем E78 катушки электронного ключа зажигания.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E21-4 (ANT1) - E78-1 (ANT1) Всегда Менее 1 Ом
      E21-15 (ANT2) - E78-5 (ANT2) Всегда Менее 1 Ом
      E21-4 (ANT1) - масса Всегда 10 кОм или более
      E78-1 (ANT1) - масса Всегда 10 кОм или более
      E21-15 (ANT2) - масса Всегда 10 кОм или более
      E78-5 (ANT2) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    OK

    ПЕРЕЙДИТЕ К ШАГУ 7 Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
