СИСТЕМА ИММОБИЛАЙЗЕРА (для моделей без системы посадки и запуска), Diagnostic DTC:B2780

Код DTC Наименование DTC
B2780 Неисправность выключателя разблокировки ключа / нажимного переключателя

ОПИСАНИЕ

Этот код DTC регистрируется, если ЭБУ электронного ключа зажигания не определяет, что выключатель разблокировки ключа включен, даже когда замок зажигания установлен в положение ON (ВКЛ).

№ DTC Неисправность Условие обнаружения DTC Неисправный участок Примечание
B2780 Неисправность выключателя разблокировки ключа / нажимного переключателя Выключатель разблокировки ключа не находится в состоянии включения, когда замок зажигания установлен в положение ON (ВКЛ) (логика диагностирования за 1 поездку*).

  • Жгут проводов или разъем

  • Выключатель разблокировки ключа в сборе

  • ЭБУ электронного ключа зажигания

    Операция подтверждения вывода DTC:

  • Вставьте ключ в цилиндр замка зажигания.

Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим работы при обнаружении неисправности
Двигатель не запускается -
Связанные параметры в режимах Data List и Active Test
№ DTC Режимы Data List и Active Test
B2780 Key SW

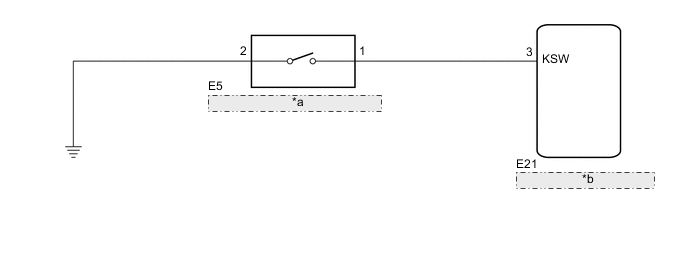

СХЕМА СОЕДИНЕНИЙ

B00422VE05
*a Выключатель разблокировки ключа в сборе
*b ЭБУ электронного ключа зажигания

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • В случае замены ЭБУ электронного ключа зажигания в сборе обратитесь к бюллетеню технического обслуживания.

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Удалите коды DTC.


      Body Electrical > Immobiliser > Clear DTCs
      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.


      Body Electrical > Immobiliser > Trouble Codes

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B2780 не выводится.
      Результат
      Результат Следующий шаг
      Код B2780 не выводится А
      Выводится код B2780 B

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесь Click here

    B

  3. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ


    1. Снимите выключатель разблокировки ключа.

      Нажмите здесь Click here

    2. Проверьте выключатель разблокировки ключа.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ Нажмите здесь Click here

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА - ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ И МАССА КУЗОВА)


    1. Отсоедините разъем E5 выключателя разблокировки ключа.

    2. Отсоедините разъем E21 ЭБУ электронного ключа зажигания.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Номинальное значение
      E5-1 - E21-3 (KSW) Всегда Менее 1 Ом
      E5-2 - масса Всегда Менее 1 Ом
      E5-1 - масса Всегда 10 кОм или более
      E21-3 (KSW) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
