СИСТЕМА ИММОБИЛАЙЗЕРА (для моделей без системы посадки и запуска) КОНТАКТЫ ЭБУ

Click here
Click here
Click here

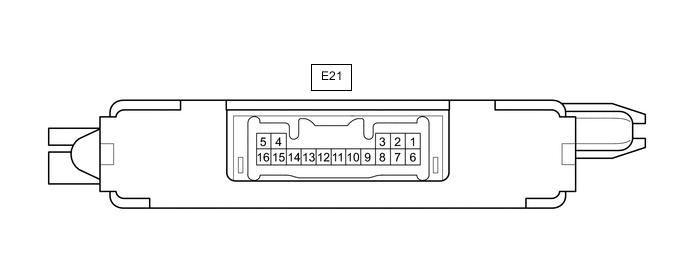

  1. A01LYTFN03

    ПРОВЕРЬТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ


    1. Отсоедините разъем E21 ЭБУ электронного ключа зажигания.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tip:

      Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

      Контакты для подключения диагностического прибора Вход/выход Цвет проводки Назначение контактов Условие Заданные условия Параметр в списке таблицы данных
      E21-1 (+B) - E21-5 (GND) Вход W - BR Аккумуляторная батарея Всегда 11-14 В +B
      E21-2 (IG) - E21-5 (GND) Вход B - BR Сигнал замка зажигания Зажигание выключено Менее 1 В IG SW
      Зажигание включено 11-14 В
      E21-3 (KSW) - E21-5 (GND) Вход В - BR Сигнал выключателя разблокировки ключа Ключ не вставлен в замок зажигания 10 кОм или более Key SW/B2780
      Ключ вставлен в замок зажигания Менее 1 Ом
      E21-5 (GND) - масса - BR - масса Масса Всегда Менее 1 Ом -

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

    3. Подсоедините разъем E21 ЭБУ электронного ключа зажигания в сборе.

    4. Измерьте напряжение и проверьте импульсы в соответствии со значениями, приведенными в таблице.

      Контакты для подключения диагностического прибора Вход/выход Цвет проводки Назначение контактов Условие Заданные условия Параметр в списке таблицы данных
      E21-8 (IND) - E21-5 (GND) Выход Y - BR Сигнал контрольной лампы безопасности В цилиндре замка зажигания нет ключа, либо прошло 20 секунд после переключения замка зажигания в положение ON (ВКЛ) (ACC) или OFF (ВЫКЛ) (система иммобилайзера включена) Формирование импульсов Immobiliser
      Ключ вставлен в цилиндр замка зажигания (система иммобилайзера выключена) Менее 1 В
      E21-9 (D) - E21-5 (GND) Вход/выход LG - BR Передача данных через DLC3 Связи нет Менее 1 В -
      Во время связи Формирование импульсов
      E21-4 (ANT1) - E21-5 (GND) Вход/выход В - BR Питание усилителя электронного ключа зажигания Ключ не вставлен в замок зажигания 4 - 6 В -
      В течение 3 секунд после вставления ключа в цилиндр замка зажигания

      Формирование импульсов

      (см. осциллограмму 1)
      E21-15 (ANT2) - E21-5 (GND) Вход/выход W - BR Усилитель электронного ключа зажигания - сигнал передачи данных Ключ не вставлен в замок зажигания 4 - 6 В -
      В течение 3 секунд после вставления ключа в цилиндр замка зажигания

      Формирование импульсов

      (см. осциллограмму 2)
      E21-12 (EFII) - E21-5 (GND) Выход LG - BR Входной сигнал ECM В течение 3 секунд после запуска стартера и начала первоначального сгорания, либо в течение 3 секунд с момента первого включения зажигания после отсоединения и подсоединения кабеля отрицательного (-) вывода аккумуляторной батареи

      Формирование импульсов

      (см. осциллограмму 3)

      		 -
      E21-13 (EFIO) - E21-5 (GND) Вход P - BR Выходной сигнал ECM Зажигание выключено Менее 1 В -
      Зажигание включено

      Формирование импульсов

      (см. осциллограмму 4)

      Если результат не удовлетворяет требованиям, возможно, ЭБУ электронного ключа зажигания неисправен.

    5. С помощью осциллографа проверьте форму сигнала.

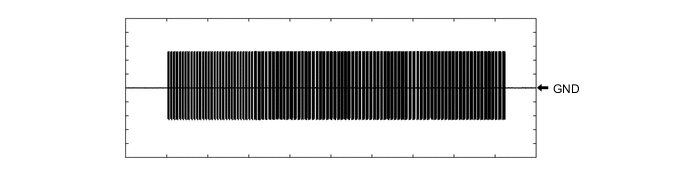

      1. A01LVTZN02

        Осциллограмма 1 (для справки)

        Контакты для подключения диагностического прибора E21-4 (ANT1) - E21-5 (GND)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие В течение 3 секунд после вставления ключа в цилиндр замка зажигания

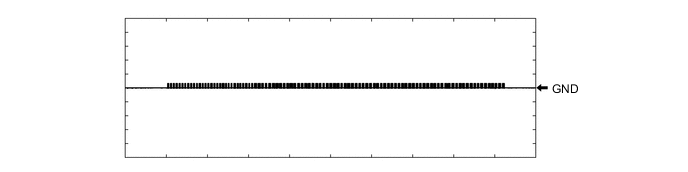

      2. A01M2GCN02

        Осциллограмма 2 (для справки)

        Контакты для подключения диагностического прибора E21-15 (ANT2) - E21-5 (GND)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие В течение 3 секунд после вставления ключа в цилиндр замка зажигания

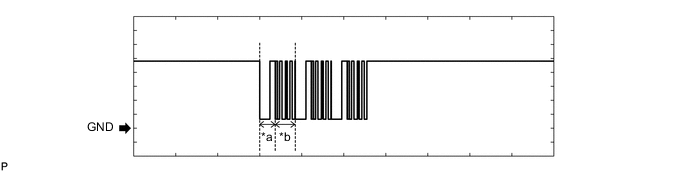

      3. A01LXCTC02
        *a Приблизительно 160 мс *b Приблизительно 270 мс

        Осциллограмма 3 (для справки)

        Контакты для подключения диагностического прибора E21-12 (EFII) - E21-5 (GND)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие В течение 3 секунд после запуска стартера и начала первоначального сгорания, либо в течение 3 секунд с момента первого включения зажигания после отсоединения и подсоединения кабеля отрицательного (-) вывода аккумуляторной батареи
      4. A01LVMEC01
        *a Приблизительно 160 мс *b Приблизительно 270 мс

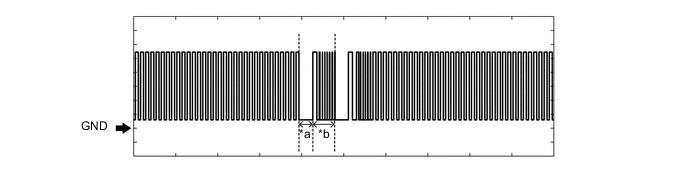

        Осциллограмма 4 (для справки)

        Контакты для подключения диагностического прибора E21-13 (EFIO) - E21-5 (GND)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие Зажигание включено

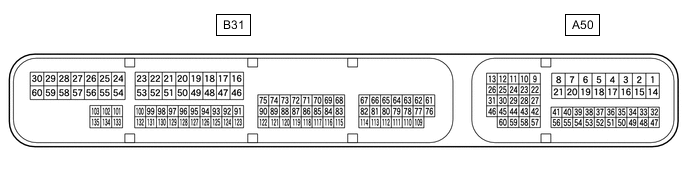

  2. A01LZNKN02

    ПРОВЕРЬТЕ ECM (для моделей с 1ZR-FE, 2ZR-FE, 1NR-FE или 1ZR-FAE)

    Подключение диагностического прибора Вход/выход Цвет проводки Назначение контактов Условие Заданные условия Параметр в списке таблицы данных
    B31-16 (Е1) - масса - BR - масса Масса Всегда Менее 1 Ом -
    B31-51 (E01) - масса - W-B - масса Масса Всегда Менее 1 Ом -
    B31-21 (E02) - масса - W-B - масса Масса Всегда Менее 1 Ом -
    A50-1 (BATT) - B31-16 (E1) Вход P - BR +B источника питания Всегда 11 - 14 В -
    A50-3 (+B2) - B31-16 (E1) Вход B - BR +B источника питания Зажигание включено 11 - 14 В -
    A50-2 (+B) - B31-16 (E1) Вход B - BR +B источника питания Зажигание включено 11 - 14 В -
    A50-29 (IMO) - B31-16 (E1) Вход LG - BR Вход передачи данных ЭБУ электронного ключа зажигания В течение 3 секунд после запуска стартера и начала первоначального сгорания, либо в течение 3 секунд с момента первого включения зажигания после отсоединения и подсоединения кабеля отрицательного (-) вывода аккумуляторной батареи

    Формирование импульсов

    (см. осциллограмму 1)

    		 -
    A50-28 (IMI) - B31-16 (E1) Выход P - BR Выход передачи данных ЭБУ электронного ключа зажигания Зажигание выключено Менее 1 В -
    Зажигание включено

    Формирование импульсов

    (см. осциллограмму 2)

    		 -

    1. С помощью осциллографа проверьте форму сигнала.

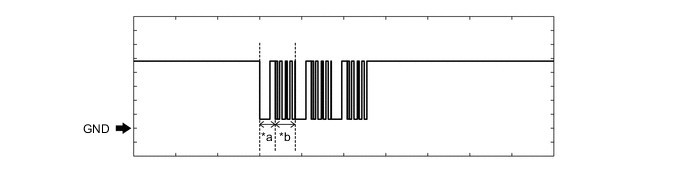

      1. A01M1K1C01
        *a Приблизительно 160 мс *b Приблизительно 270 мс

        Осциллограмма 1 (для справки)

        Подключение диагностического прибора A50-29 (IMO) - B31-16 (E1)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие В течение 3 секунд после запуска стартера и начала первоначального сгорания, либо в течение 3 секунд с момента первого включения зажигания после отсоединения и подсоединения кабеля отрицательного (-) вывода аккумуляторной батареи
      2. A01LVMEC01
        *a Приблизительно 160 мс *b Приблизительно 270 мс

        Осциллограмма 2 (для справки)

        Подключение диагностического прибора A50-28 (IMI) - B31-16 (E1)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие Зажигание включено
  3. A01LYYKN02

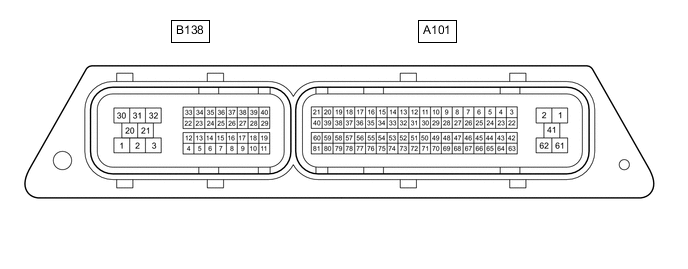

    ПРОВЕРЬТЕ ECM (для моделей с 1ND-TV)

    Подключение диагностического прибора Вход/выход Цвет проводки Назначение контактов Условие Заданные условия Параметр в списке таблицы данных
    A101-2 (E1) - масса - W-B - масса Масса Всегда Менее 1 Ом -
    A101-23 (BATT) - A101-2 (E1) Вход W - W-B +B источника питания Всегда 11-14 В -
    A101-61 (+B2) - A101-2 (E1) Вход B - W-B +B источника питания Зажигание включено 11-14 В -
    A101-1 (+B) - A101-2 (E1) Вход B - W-B +B источника питания Зажигание включено 11-14 В -
    A101-78 (IMO) - A101-2 (E1) Вход LG - W-B Вход передачи данных ЭБУ электронного ключа зажигания В течение 3 секунд после запуска стартера и начала первоначального сгорания, либо в течение 3 секунд с момента первого включения зажигания после отсоединения и подсоединения кабеля отрицательного (-) вывода аккумуляторной батареи

    Формирование импульсов:

    (см. осциллограмму 1)

    		 -
    A101-77 (IMI) - A101-2 (E1) Выход P - W-B Выход передачи данных ЭБУ электронного ключа зажигания Зажигание выключено Менее 1 В -
    Зажигание включено

    Формирование импульсов:

    (см. осциллограмму 2)

    		 -

    1. С помощью осциллографа проверьте форму сигнала.


      1. A01M1K1C01
        *a Приблизительно 160 мс *b Приблизительно 270 мс

        Осциллограмма 1 (для справки)

        Подключение диагностического прибора A101-78 (IMO) - A101-2 (E1)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие В течение 3 секунд после запуска стартера и начала первоначального сгорания, либо в течение 3 секунд с момента первого включения зажигания после отсоединения и подсоединения кабеля отрицательного (-) вывода аккумуляторной батареи
      2. A01LVMEC01
        *a Приблизительно 160 мс *b Приблизительно 270 мс

        Осциллограмма 2 (для справки)

        Подключение диагностического прибора A101-77 (IMI) - A101-2 (E1)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие Зажигание включено

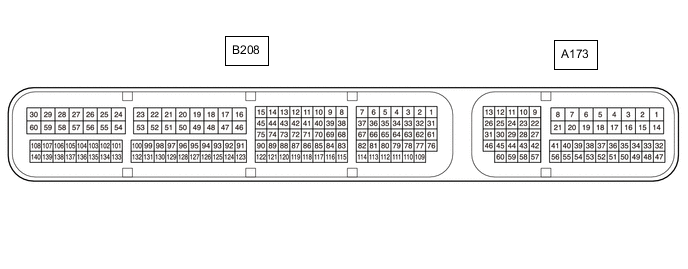

  4. A01LZRMN04

    ПРОВЕРЬТЕ ECM (для моделей с 8NR-FTS)

    Номера контактов (обозначения) Вход/выход Цвет проводки Назначение контактов Условие Заданные условия Связанный параметр/DTC в списке Data List
    B208-53 (Е1) - масса - W-B - масса Масса Всегда Менее 1 Ом -
    A173-1 (BATT) - B208-53 (E1) Вход B - W-B +B источника питания Всегда 11 - 14 В -
    A173-2 (+B) - B208-53 (E1) Вход B - W-B +B источника питания Зажигание включено 11 - 14 В -
    A173-3 (+B2) - B208-53 (E1) Вход B - W-B +B источника питания Зажигание включено 11 - 14 В -
    A173-45 (IMO) - B208-53 (E1) Вход LG - W-B Вход передачи данных ЭБУ электронного ключа зажигания В течение 3 секунд после запуска стартера и начала первоначального сгорания, либо в течение 3 секунд с момента первого включения зажигания после отсоединения и подсоединения кабеля отрицательного (-) вывода аккумуляторной батареи

    Формирование импульсов

    (см. осциллограмму 1)

    		 -
    A173-28 (IMI) - B208-53 (E1) Выход P - W-B Выход передачи данных ЭБУ электронного ключа зажигания Зажигание выключено Менее 1 В -
    A173-28 (IMI) - B208-53 (E1) Выход P - W-B Выход передачи данных ЭБУ электронного ключа зажигания Зажигание включено

    Формирование импульсов

    (см. осциллограмму 2)

    		 -

    1. С помощью осциллографа проверьте форму сигнала.

      Tip:

      Осциллограмма в примере на рисунке приведена только для справки. Шумы, помехи и т. д. не показаны.


      1. A01LXCTC03
        *a Приблизительно 160 мс *b Приблизительно 270 мс

        Осциллограмма 1 (для справки)

        Table 1. Условия измерений
        Параметр / Устройство Описание
        Подключение диагностического прибора A173-45 (IMO) - B208-53 (E1)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие В течение 3 секунд после запуска стартера и начала первоначального сгорания, либо в течение 3 секунд с момента первого включения зажигания после отсоединения и подсоединения кабеля отрицательного (-) вывода аккумуляторной батареи
      2. A01LVMEC02
        *a Приблизительно 160 мс *b Приблизительно 270 мс

        Осциллограмма 2 (для справки)

        Table 2. Условия измерений
        Параметр / Устройство Описание
        Подключение диагностического прибора A173-28 (IMI) - B208-53 (E1)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие Зажигание включено

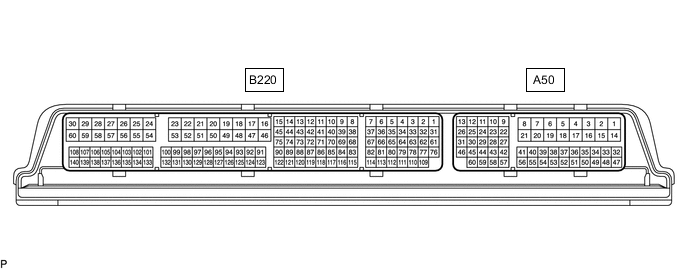

  5. A01LVUPN03

    ПРОВЕРЬТЕ ECM (для моделей с 1WW)

    Номера контактов (обозначения) Вход/выход Цвет проводки Назначение контактов Условие Заданные условия Связанный параметр/DTC в списке Data List
    A50-4 (E1) - масса - W-B - масса Масса Всегда Менее 1 Ом -
    A50-5 (E2) - масса - W-B - масса Масса Всегда Менее 1 Ом -
    A50-17 (E3) - масса - W-B - масса Масса Всегда Менее 1 Ом -
    A50-18 (E4) - масса - W-B - масса Масса Всегда Менее 1 Ом -
    A50-15 (BATT) - A50-4 (E1) Вход B - W-B +B источника питания Всегда 11 - 14 В -
    A50-2 (+B) - A50-4 (E1) Вход B - W-B +B источника питания Зажигание включено 11 - 14 В -
    A50-14 (+B2) - A50-4 (E1) Вход B - W-B +B источника питания Зажигание включено 11 - 14 В -
    A50-1 (+B3) - A50-4 (E1) Вход B - W-B +B источника питания Зажигание включено 11 - 14 В -
    A50-44 (IMO) - A50-4 (E1) Вход LG - W-B Вход передачи данных ЭБУ электронного ключа зажигания В течение 3 секунд после запуска стартера и начала первоначального сгорания, либо в течение 3 секунд с момента первого включения зажигания после отсоединения и подсоединения кабеля отрицательного (-) вывода аккумуляторной батареи

    Формирование импульсов:

    (см. осциллограмму 1)

    		 -
    A50-34 (IMI) - A50-4 (E1) Выход P - W-B Выход передачи данных ЭБУ электронного ключа зажигания Зажигание выключено Менее 1 В -
    A50-34 (IMI) - A50-4 (E1) Выход P - W-B Выход передачи данных ЭБУ электронного ключа зажигания Зажигание включено

    Формирование импульсов:

    (см. осциллограмму 2)

    		 -

    1. С помощью осциллографа проверьте форму сигнала.

      Tip:

      Осциллограмма в примере на рисунке приведена только для справки. Шумы, помехи и т. д. не показаны.


      1. A01LXCTC03
        *a Приблизительно 160 мс *b Приблизительно 270 мс

        Осциллограмма 1 (для справки)

        Table 3. Условия измерений
        Параметр / Устройство Описание
        Подключение диагностического прибора A50-44 (IMO) - A50-4 (E1)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие В течение 3 секунд после запуска стартера и начала первоначального сгорания, либо в течение 3 секунд с момента первого включения зажигания после отсоединения и подсоединения кабеля отрицательного (-) вывода аккумуляторной батареи
      2. A01LVMEC02
        *a Приблизительно 160 мс *b Приблизительно 270 мс

        Осциллограмма 2 (для справки)

        Table 4. Условия измерений
        Параметр / Устройство Описание
        Подключение диагностического прибора A50-34 (IMI) - A50-4 (E1)
        Настройки прибора 2 В/дел., 500 мс/ дел.
        Условие Зажигание включено
