СИСТЕМА ИММОБИЛАЙЗЕРА (для моделей без системы посадки и запуска) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

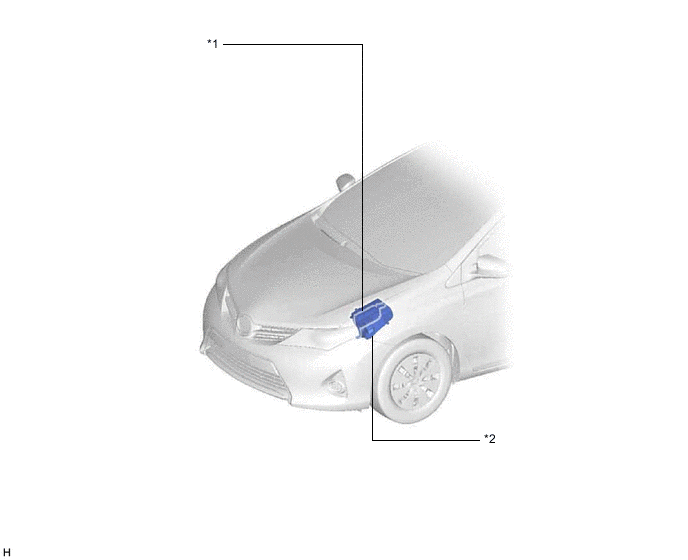

ИЛЛЮСТРАЦИЯ
| *1 | ECM | *2 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | Для моделей с кузовом типа "седан" |
| *C | кроме моделей с кузовом типа "седан" | - | - |
| *1 | КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ (СИГНАЛЬНАЯ ЛАМПА В СБОРЕ) | *2 | ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ IGN |
*4 | КАТУШКА ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ |
| *5 | DLC3 | *6 | ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ |
| *7 | КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ (ЧАСЫ В СБОРЕ) | - | - |
| *a | Установочное положение детали приводится в бюллетене по техническому обслуживанию. | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | Для моделей с кузовом типа "седан" |
| *C | кроме моделей с кузовом типа "седан" | - | - |
| *1 | КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ (СИГНАЛЬНАЯ ЛАМПА В СБОРЕ) | *2 | ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ IGN |
*4 | КАТУШКА ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ |
| *5 | DLC3 | *6 | ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ |
| *7 | КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ (ЧАСЫ В СБОРЕ) | - | - |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |
