ТОПЛИВНЫЙ НАСОС ОТОПИТЕЛЯ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА С ТЯГОЙ В СБОРЕ

    Нажмите здесь Click here

  2. ОТСОЕДИНИТЕ ДИФФЕРЕНЦИАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ В СБОРЕ (для моделей с 1AD-FTV)

    Нажмите здесь Click here

  3. СНИМИТЕ ЛЕВУЮ ВОДОЗАЩИТНУЮ ПЛАСТИНУ

    Для моделей с кузовом типа "седан": Нажмите здесь Click here

    для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

  4. СНИМИТЕ БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2

    Для моделей с кузовом типа "седан": Нажмите здесь Click here

    для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

  5. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА

    Для моделей с кузовом типа "седан": Нажмите здесь Click here

    для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

  6. СНИМИТЕ НАСОС ОТОПИТЕЛЯ В СБОРЕ


    1. Отсоедините разъем.

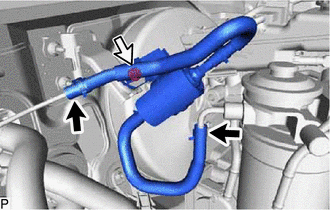

    2. A01T8DZ

      С помощью плоскогубцев зажмите захваты хомутов и сдвиньте 2 хомута, чтобы отсоединить 2 топливных шланга.

    3. Отверните гайку и снимите насос отопителя в сборе.

  7. СНИМИТЕ ТРУБКУ ЗАЩИТЫ ПОДОГРЕВАТЕЛЯ № 1


    1. A01T8CH

      Снимите трубку защиты подогревателя № 1.

  8. СНИМИТЕ ТРУБКУ ЗАЩИТЫ ПОДОГРЕВАТЕЛЯ № 2

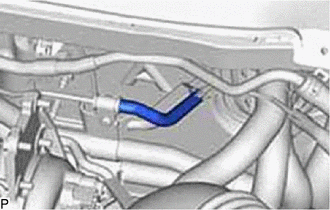

    1. A01TDNW

      Снимите трубку защиты подогревателя № 2.
