ТОПЛИВНЫЙ НАСОС ОТОПИТЕЛЯ УЗЛЫ И ДЕТАЛИ

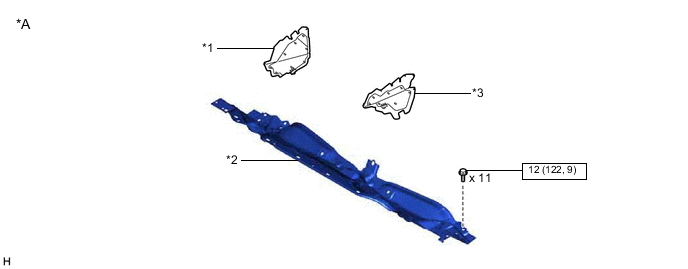

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "седан" | - | - |
| *1 | БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 | *2 | НАРУЖНАЯ ВЕРХНЯЯ ПАНЕЛЬ КОЖУХА |
| *3 | ЛЕВАЯ ВОДОЗАЩИТНАЯ ПЛАСТИНА | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с кузовом типа "хэтчбэк", "универсал" | - | - |
| *1 | БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 | *2 | НАРУЖНАЯ ВЕРХНЯЯ ПАНЕЛЬ КОЖУХА |
| *3 | ЛЕВАЯ ВОДОЗАЩИТНАЯ ПЛАСТИНА | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

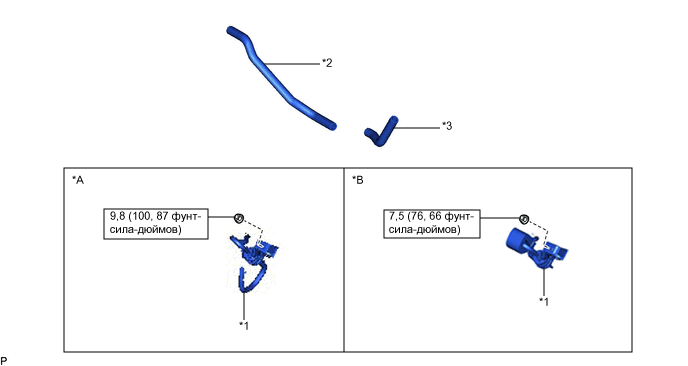

ИЛЛЮСТРАЦИЯ
| *A | для моделей с 1ND-TV | *B | для моделей с 1WW |
| *1 | НАСОС ОТОПИТЕЛЯ В СБОРЕ | *2 | ТРУБКА ЗАЩИТЫ ПОДОГРЕВАТЕЛЯ № 1 |
| *3 | ТРУБКА ЗАЩИТЫ ПОДОГРЕВАТЕЛЯ № 2 | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
