УПРОЩЕННАЯ ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ Цепь главного выключателя

ОПИСАНИЕ

Когда главный выключатель IPA включен, в ЭБУ предупреждения о недопустимой дистанции поступает сигнал. Упрощенная интеллектуальная система помощи при парковке работает в соответствии с данным сигналом.

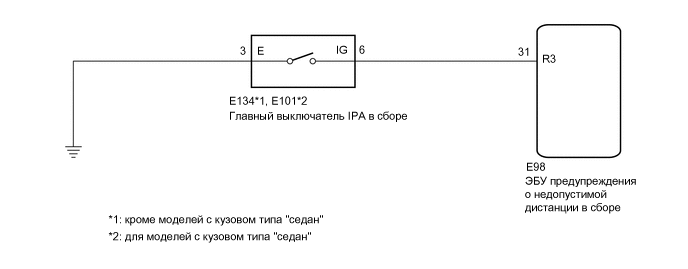

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01TAFLE26

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ IPA В СБОРЕ


    1. Снимите главный выключатель IPA в сборе.

      для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

      Для моделей с кузовом типа "седан": Нажмите здесь Click here

    2. Проверьте главный выключатель IPA в сборе.

      для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

      Для моделей с кузовом типа "седан": Нажмите здесь Click here

      OK
      Главный выключатель системы IPA в нормальном состоянии.
      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ IPA В СБОРЕ для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here
    ЗАМЕНИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ IPA В СБОРЕ Для моделей с кузовом типа "седан": Нажмите здесь Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК IPA MAIN - ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ И МАССА)


    1. Отсоедините разъем E134*1 или E101*2 главного выключателя IPA.


      • *1: кроме моделей с кузовом типа "седан"

      • *2: для моделей с кузовом типа "седан"

    2. Отсоедините разъем E98 ЭБУ предупреждения о недопустимой дистанции.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E134-6 (IG) - E98-31 (R3)*1 Всегда Менее 1 Ом
      E134-6 (IG) - масса*1 Всегда 10 кОм или более
      E134-3 (E) - масса*1 Всегда Менее 1 Ом
      E101-6 (IG) - E98-31 (R3)*2 Всегда Менее 1 Ом
      E101-6 (IG) - масса*2 Всегда 10 кОм или более
      E101-3 (E) - масса*2 Всегда Менее 1 Ом

      • *1: кроме моделей с кузовом типа "седан"

      • *2: для моделей с кузовом типа "седан"

      Результат
      Перейти К
      OK
      NG

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
