УСТАНОВКА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    Перед отсоединением провода от отрицательного (-) вывода аккумуляторной батареи обязательно выберите режим FACE.

  2. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ (для моделей с системой охлаждения)

    для HFC-134a (R134a):

    Нажмите здесь Click here

    для HFO-1234yf (R1234yf):

    Нажмите здесь Click here

  3. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с 1WW, 1ND-TV)

    Нажмите здесь Click here

  4. СНИМИТЕ ЛЕВУЮ ВОДОЗАЩИТНУЮ ПЛАСТИНУ (для моделей с 1WW, 1ND-TV)

    Для моделей с левосторонним рулевым управлением:

    Для моделей с кузовом типа "седан": Нажмите здесь Click here

    для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

    Для моделей с правосторонним рулевым управлением:

    Для моделей с кузовом типа "седан": Нажмите здесь Click here

    для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

  5. СНИМИТЕ БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 (для моделей с 1WW, 1ND-TV)

    Для моделей с левосторонним рулевым управлением:

    Для моделей с кузовом типа "седан": Нажмите здесь Click here

    для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

    Для моделей с правосторонним рулевым управлением:

    Для моделей с кузовом типа "седан": Нажмите здесь Click here

    для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

  6. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА (для моделей с 1WW, 1ND-TV)

    Для моделей с левосторонним рулевым управлением:

    Для моделей с кузовом типа "седан": Нажмите здесь Click here

    для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

    Для моделей с правосторонним рулевым управлением:

    Для моделей с кузовом типа "седан": Нажмите здесь Click here

    для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

  7. СНИМИТЕ КРЫШКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (для моделей без системы кондиционирования)

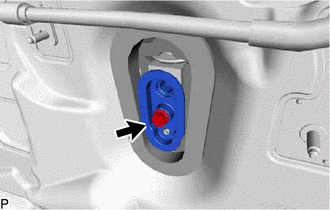

    1. B0041XB

      Выверните болт и снимите крышку радиатора.

  8. ОТСОЕДИНИТЕ ТРУБКУ НИЗКОГО ДАВЛЕНИЯ В СБОРЕ (для моделей с системой кондиционирования)


    1. Для моделей без системы дополнительного охлаждения:


      1. B0044QX

        Выверните болт и поверните Г-образный соединитель, как показано на рисунке.

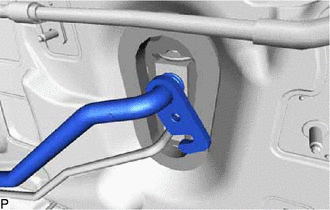

      2. B0044YR

        Отсоедините трубку низкого давления в сборе.

      3. Снимите с трубки низкого давления в сборе кольцевое уплотнение.

        Note

        Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  9. ОТСОЕДИНИТЕ ТРУБКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с системой кондиционирования)


    1. Для моделей без системы дополнительного охлаждения:

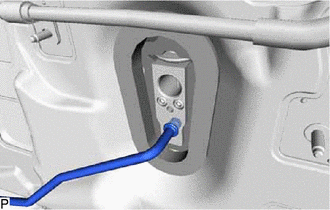

      1. B0042J7

        Отсоедините трубку системы кондиционирования в сборе.

      2. Снимите кольцевое уплотнение с трубки системы кондиционирования в сборе.

        Note

        Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  10. ОТСОЕДИНИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с системой кондиционирования)


    1. Для моделей с системой дополнительного охлаждения:

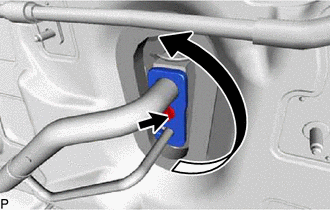

      1. B0044RN

        Выверните болт и поверните Г-образный соединитель, как показано на рисунке.

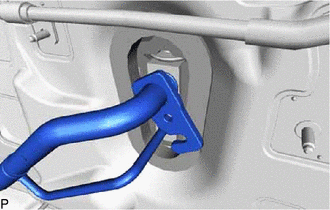

      2. B0044OT

        Отсоедините трубку и обвязку системы кондиционирования в сборе.

      3. Снимите с трубки и обвязки системы кондиционирования в сборе 2 кольцевых уплотнения.

        Note

        Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  11. ОТСОЕДИНИТЕ ВЫХОДНОЙ ПАТРУБОК ОТОПИТЕЛЯ A

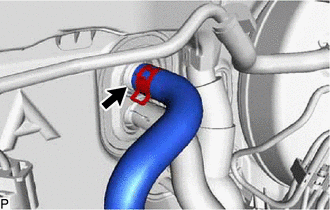

    1. B00437C

      С помощью плоскогубцев зажмите захваты хомута и сдвиньте хомут, чтобы отсоединить выходной патрубок отопителя A.

      Note


      • Не прикладывайте чрезмерного усилия к выходному патрубку отопителя A.

      • Приготовьте поддон или кусок ткани для сбора утечек охлаждающей жидкости.

  12. ОТСОЕДИНИТЕ ВХОДНОЙ ПАТРУБОК A ОТОПИТЕЛЯ

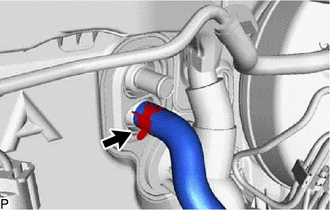

    1. B004295

      Зажмите плоскогубцами захваты хомута и сдвиньте хомут, чтобы отсоединить впускной патрубок отопителя A.

      Note


      • Не прикладывайте чрезмерного усилия к входному патрубку отопителя A.

      • Приготовьте поддон или кусок ткани для сбора утечек охлаждающей жидкости.

  13. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

    Для моделей с кузовом типа "седан": Нажмите здесь Click here

    для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

  14. СНИМИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ

    Нажмите здесь Click here

  15. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ С ГЛАВНЫМ ЭБУ КУЗОВА (для моделей с левосторонним рулевым управлением)

    Нажмите здесь Click here

  16. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ С ГЛАВНЫМ ЭБУ КУЗОВА (для моделей с правосторонним рулевым управлением)

    Нажмите здесь Click here

  17. СНИМИТЕ ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ (для моделей с 1ND-TV)

    Для моделей с системой круиз-контроля:

    Нажмите здесь Click here

  18. СНИМИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с ручным выключателем (SOS))

    Нажмите здесь Click here

  19. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД № 1 (для моделей, предназначенных для эксплуатации в холодном климате)

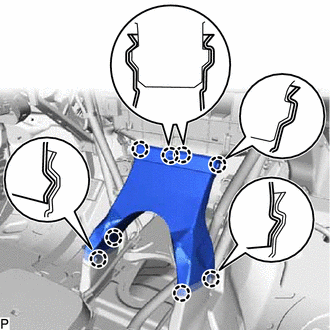

    B0043QF

    1. Отцепите 8 захватов и снимите задний воздуховод № 1.

  20. СНИМИТЕ ТЕРМИСТОР (ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ) КОНДИЦИОНЕРА (для моделей с автоматическим кондиционером)

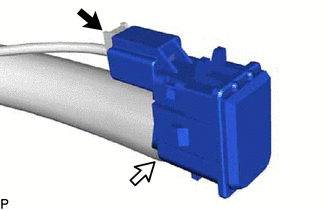

    1. B00454F

      Отсоедините разъем и аспиратор, чтобы снять термистор системы кондиционирования (датчик температуры в салоне).

  21. СНИМИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ

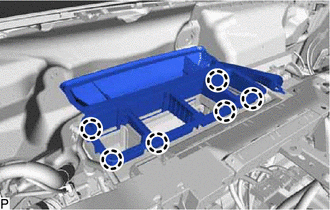

    1. B0042NE

      Освободите 6 захватов и снимите сопло оттаивателя в сборе.

  22. СНИМИТЕ ЦЕНТРАЛЬНУЮ СКОБУ СОЕДИНЕНИЯ ПАНЕЛИ ПРИБОРОВ С КОЖУХОМ

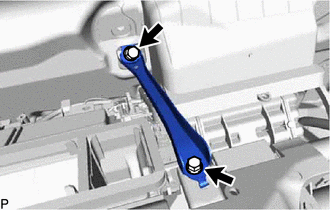

    B0044G2

    1. Выверните 2 болта и снимите центральную скобу соединения панели приборов с кожухом.

  23. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (для моделей с левосторонним рулевым управлением)


    1. Для автомобилей, предназначенных для эксплуатации в холодном климате:

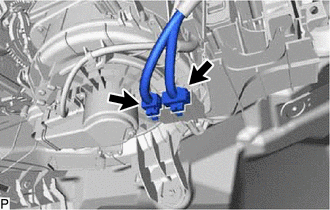

      1. B0043U0

        Отсоедините 2 разъема.

    2. Выверните 2 болта <A> и отсоедините часть соединения с массой кожуха жгута проводов и провод соединения с массой.

      B0043MVC01
      *A для моделей с правым интегрированным блоком ЭБУ *B Для моделей без радиоприемника
      *C для автоматического кондиционера *D для моделей с кондиционером с ручным управлением
      *a Заземляемая часть защитного кожуха жгута проводов *b Провод соединения с массой
      *c Направляющая *d Зажим
      B0042CO Болт <A> B0043VS Болт <B>
      B0043HC Болт <C> B00420Y Разъем

    3. Выверните 5 болтов <B>.

    4. для моделей с правым интегрированным блоком ЭБУ:


      1. Выверните 3 болта <C>.

      2. Открепите направляющую и отсоедините правый интегрированный блок ЭБУ.

    5. Отсоедините все разъемы.

    6. Открепите все зажимы и отсоедините жгут проводов панели приборов.

  24. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)


    1. Для автомобилей, предназначенных для эксплуатации в холодном климате:

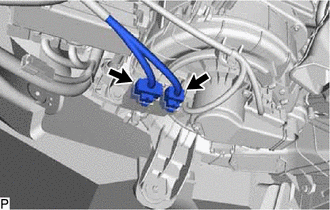

      1. B0043BS

        Отсоедините 2 разъема.

    2. Выверните 2 болта <A> и отсоедините часть соединения с массой кожуха жгута проводов и провод соединения с массой.

      B0042USC01
      *A для моделей с правым интегрированным блоком ЭБУ *B Для моделей без радиоприемника
      *C для кондиционера с ручным управлением *D для моделей с автоматическим кондиционером
      *a Заземляемая часть защитного кожуха жгута проводов *b Провод соединения с массой
      *c Направляющая *d Зажим
      B0042CO Болт <A> B0043VS Болт <B>
      B0043HC Болт <C> B00420Y Разъем

    3. Выверните 4 болта <B>.

    4. для моделей с правым интегрированным блоком ЭБУ:


      1. Выверните 3 болта <C>.

      2. Открепите направляющую и отсоедините правый интегрированный блок ЭБУ.

    5. Отсоедините все разъемы.

    6. Открепите все зажимы и отсоедините жгут проводов панели приборов.

  25. СНИМИТЕ СКОБУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

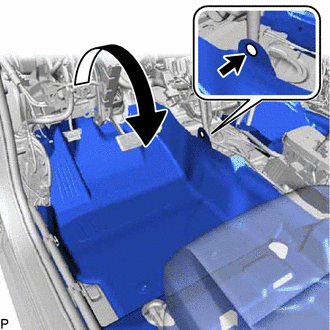

    1. B0044JP

      С помощью съемника фиксаторов освободите фиксатор.

    2. Заверните передний напольный коврик, как показано на рисунке.

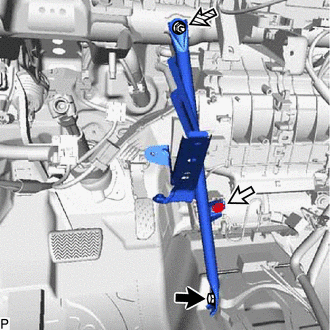

    3. B004273C01
      B0042CO Болт
      B0043VS Винт
      B0043HC Гайка

      Выверните болт, винт, отверните гайку и снимите скобу панели приборов № 1 в сборе.

  26. СНИМИТЕ СКОБУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

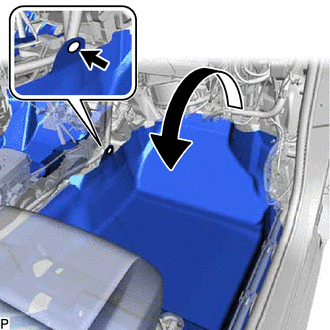

    1. B0043HZ

      С помощью съемника фиксаторов освободите фиксатор.

    2. Заверните передний напольный коврик, как показано на рисунке.

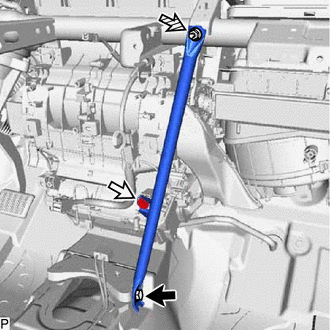

    3. B0044E7C01
      B0042CO Болт
      B0043VS Винт
      B0043HC Гайка

      Выверните болт, винт, отверните гайку и снимите скобу панели приборов № 2 в сборе.

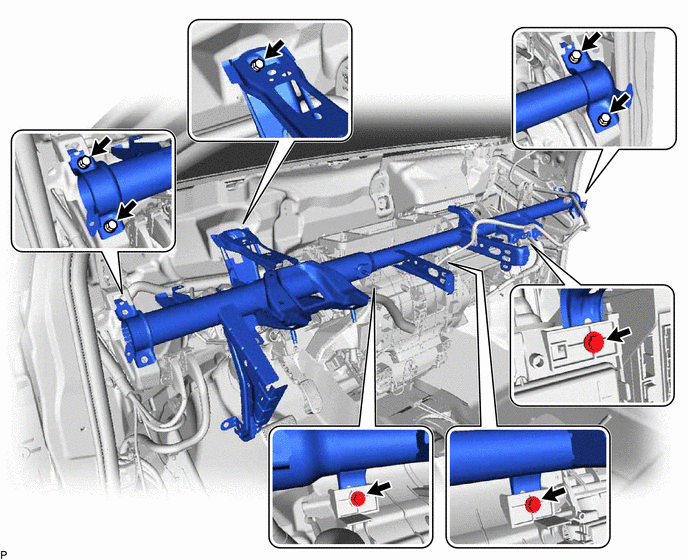

  27. СНИМИТЕ УСИЛЕНИЕ ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    1. Выверните 8 болтов и снимите усиление панели приборов.

      B0042DV

  28. СНИМИТЕ КОНДИЦИОНЕР В СБОРЕ


    1. Отсоедините сливной шланг охладителя.

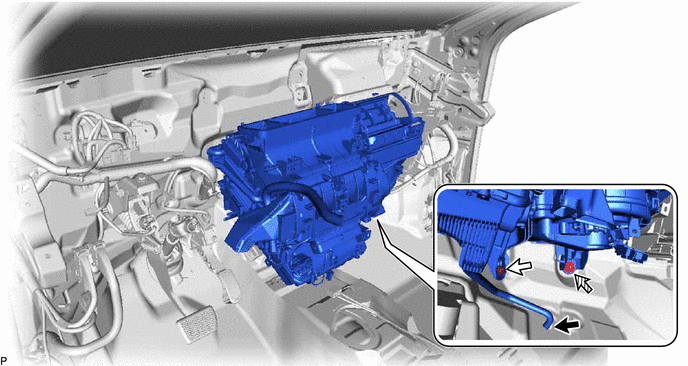

      B0043CIC01
      B0043VS Болт B0043HC Гайка

    2. Выверните болт, отверните гайку и снимите кондиционер.

  29. СНИМИТЕ ВОЗДУХОВОД № 2 В СБОРЕ

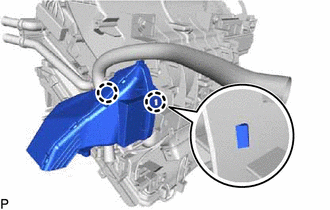

    1. B0041N8

      Освободите 2 захвата и снимите воздуховод № 2 в сборе.

      Note

      Если какие-либо из захватов воздуховода № 2 в сборе треснули или деформировались во время снятия, обязательно замените воздуховод новым. Невыполнение этого указания может привести к выпадению воздуховода № 2 в сборе или появлению шума.

  30. СНИМИТЕ ВОЗДУХОВОД № 3 В СБОРЕ

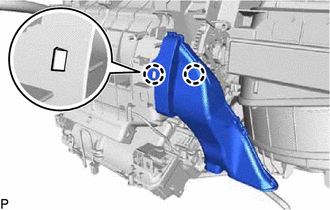

    1. B00439G

      Освободите 2 захвата и снимите воздуховод № 3 в сборе.

      Note

      Если какие-либо из захватов воздуховода № 3 в сборе треснули или деформировались во время снятия, обязательно замените воздуховод новым. Невыполнение этого указания может привести к выпадению воздуховода № 3 в сборе или появлению шума.

  31. СНИМИТЕ РАДИАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    1. Для автомобилей, предназначенных для эксплуатации в холодном климате:

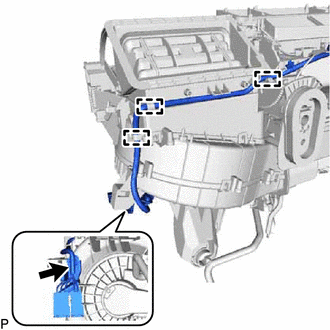

      1. B0043MB

        Выверните винт.

      2. Отцепите зажимы и отсоедините жгут проводов.

    2. Для моделей с автоматической системой кондиционирования:


      1. Отсоедините разъем.

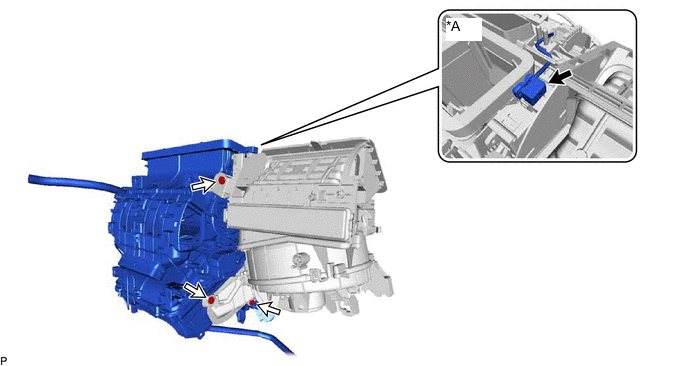

        B00422DC01
        *A для автоматического кондиционера - -

    3. Вывернуть 3 болта и снять радиатор системы кондиционирования.

  32. СНИМИТЕ КРЫШКУ ОТОПИТЕЛЯ (за исключением моделей, предназначенных для эксплуатации в холодном климате)

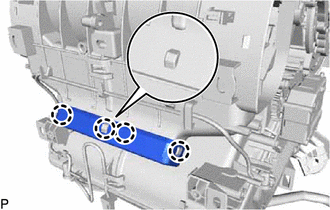

    1. B0042UD

      Освободите 4 захвата и снимите крышку отопителя.

  33. СНИМИТЕ ТРУБКУ АСПИРАТОРА (для моделей без системы охлаждения)

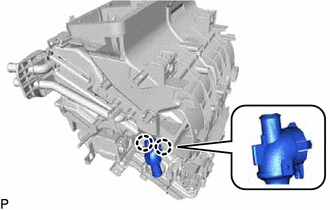

    1. B0042OS

      Отцепите 2 захвата и снимите трубку аспиратора.

  34. СНИМИТЕ АСПИРАТОР (для моделей с автоматическим кондиционером)


    1. Для моделей с левосторонним рулевым управлением:

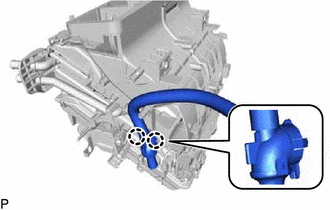

      1. B004425

        Освободите 2 захвата и снимите аспиратор.

    2. Для моделей с правосторонним рулевым управлением:

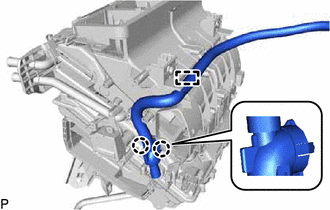

      1. B0044ZK

        Расцепите зажим.

      2. Освободите 2 захвата и снимите аспиратор.

  35. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ОПОРЫ КОНСОЛИ

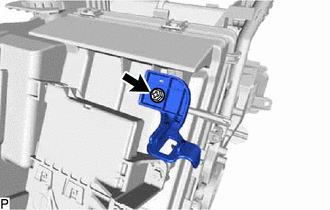

    1. B0042FQ

      Выкрутите винт и снимите левый кронштейн опоры консоли.

  36. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ОПОРЫ КОНСОЛИ

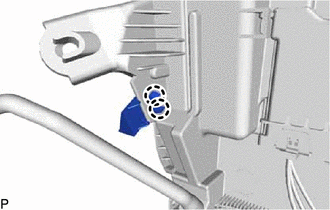

    1. B00450P

      Отцепите 2 захвата и снимите правый кронштейн опоры консоли.

  37. СНИМИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с кондиционером с ручным управлением)

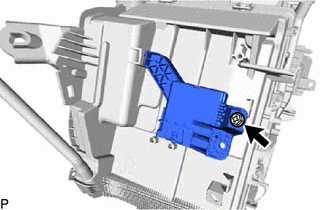

    1. B0041U7

      Выверните винт.

    2. Снимите блок управления системой кондиционирования в сборе, как показано на рисунке.

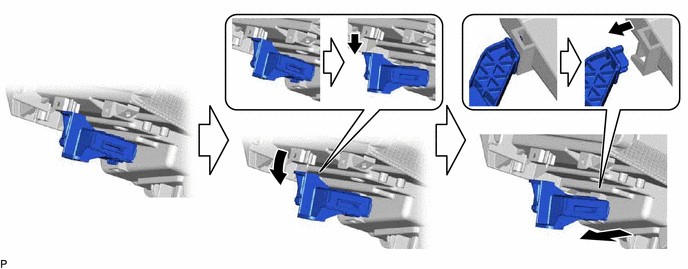

      B0042IM

  38. СНИМИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с автоматическим кондиционером)

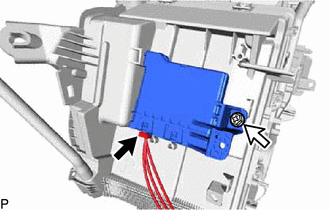

    1. B0044G0

      Отсоедините разъем.

    2. Выверните винт.

    3. Снимите блок управления системой кондиционирования в сборе, как показано на рисунке.

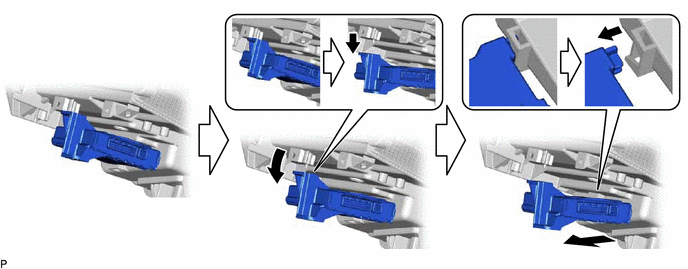

      B0042H9

  39. СНИМИТЕ СЛИВНОЙ ШЛАНГ КОНДИЦИОНЕРА

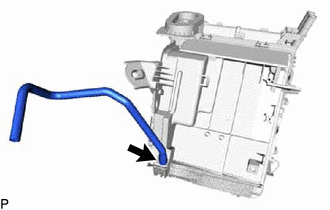

    1. B00436O

      Снимите сливной шланг системы кондиционирования.

  40. СНИМИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с автоматическим кондиционером)


    1. Расцепите все зажимы.

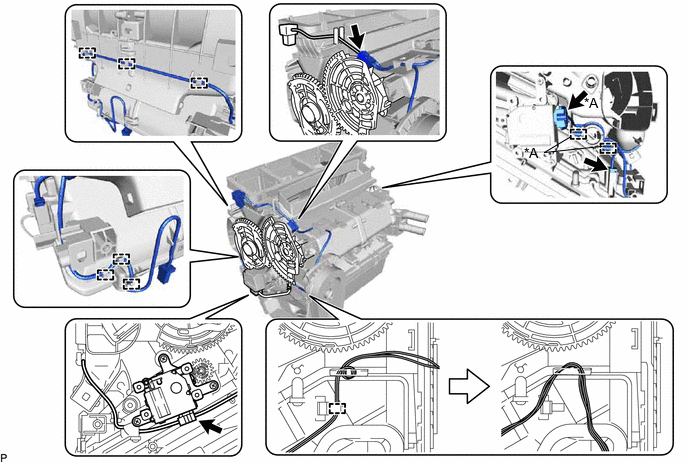

      B0041X2C01
      *A для систем двухзонного типа - -

    2. Отсоедините все разъемы.

    3. Снимите жгут проводов системы кондиционирования, как показано на рисунке.
