УСТАНОВКА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    Перед отсоединением провода от отрицательного (-) вывода аккумуляторной батареи обязательно выберите режим FACE.

  2. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ (для моделей с системой охлаждения)

    Нажмите здесь Click here

  3. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с 1AD-FTV, 1ND-TV)

    Нажмите здесь Click here

  4. СНИМИТЕ ЛЕВУЮ ВОДОЗАЩИТНУЮ ПЛАСТИНУ (для моделей с 1AD-FTV, 1ND-TV)

    Для моделей с левосторонним рулевым управлением: Нажмите здесь Click here

    Для моделей с правосторонним рулевым управлением: Нажмите здесь Click here

  5. СНИМИТЕ БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 (для моделей с 1AD-FTV, 1ND-TV)

    Для моделей с левосторонним рулевым управлением: Нажмите здесь Click here

    Для моделей с правосторонним рулевым управлением: Нажмите здесь Click here

  6. ОТСОЕДИНИТЕ ДИФФЕРЕНЦИАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ В СБОРЕ (для моделей с 1AD-FTV)

    Нажмите здесь Click here

  7. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА (для моделей с 1AD-FTV, 1ND-TV)

    Для моделей с левосторонним рулевым управлением: Нажмите здесь Click here

    Для моделей с правосторонним рулевым управлением: Нажмите здесь Click here

  8. СНИМИТЕ КРЫШКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (для моделей без системы кондиционирования)


    1. A01M04F

      Выверните болт и снимите крышку радиатора.

  9. ОТСОЕДИНИТЕ ТРУБКУ НИЗКОГО ДАВЛЕНИЯ В СБОРЕ (для моделей с системой кондиционирования)


    1. A01LW2Z

      Выверните болт и поверните Г-образный соединитель, как показано на рисунке.

    2. A01LY34

      Отсоедините трубку низкого давления в сборе.

    3. Снимите с трубки низкого давления в сборе кольцевое уплотнение.

      Note

      Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  10. ОТСОЕДИНИТЕ ТРУБКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с системой кондиционирования)


    1. A01M1SY

      Отсоедините трубку системы кондиционирования в сборе.

    2. Снимите кольцевое уплотнение с трубки системы кондиционирования в сборе.

      Note

      Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  11. ОТСОЕДИНИТЕ ВЫХОДНОЙ ПАТРУБОК ОТОПИТЕЛЯ A


    1. A01M21U

      С помощью плоскогубцев зажмите захваты хомута и сдвиньте хомут, чтобы отсоединить выходной патрубок отопителя A.

      Note


      • Не прикладывайте чрезмерного усилия к выходному патрубку отопителя A.

      • Приготовьте поддон или кусок ткани для сбора утечек охлаждающей жидкости.

  12. ОТСОЕДИНИТЕ ВХОДНОЙ ПАТРУБОК A ОТОПИТЕЛЯ


    1. A01LYZD

      Зажмите плоскогубцами захваты хомута и сдвиньте хомут, чтобы отсоединить впускной патрубок отопителя A.

      Note


      • Не прикладывайте чрезмерного усилия к входному патрубку отопителя A.

      • Приготовьте поддон или кусок ткани для сбора утечек охлаждающей жидкости.

  13. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

    Нажмите здесь Click here

  14. СНИМИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ

    Нажмите здесь Click here

  15. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ С ГЛАВНЫМ ЭБУ КУЗОВА (для моделей с левосторонним рулевым управлением)

    Нажмите здесь Click here

  16. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ С ГЛАВНЫМ ЭБУ КУЗОВА (для моделей с правосторонним рулевым управлением)

    Нажмите здесь Click here

  17. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД № 1 (для моделей, предназначенных для эксплуатации в холодном климате)

    A01M1CQ

    1. Отцепите 8 захватов и снимите задний воздуховод № 1.

  18. СНИМИТЕ ТЕРМИСТОР КОНДИЦИОНЕРА (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ) (для моделей с системой кондиционирования)


    1. A01LYW0

      Отсоедините разъем и аспиратор, чтобы снять термистор системы кондиционирования (датчик температуры в салоне).

  19. СНИМИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ


    1. A01LY2B

      Освободите 6 захватов и снимите сопло оттаивателя в сборе.

  20. СНИМИТЕ ЦЕНТРАЛЬНУЮ СКОБУ СОЕДИНЕНИЯ ПАНЕЛИ ПРИБОРОВ С КОЖУХОМ

    A01M376

    1. Выверните 2 болта и снимите центральную скобу соединения панели приборов с кожухом.

  21. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (для моделей с левосторонним рулевым управлением)


    1. Для автомобилей, предназначенных для эксплуатации в холодном климате:


      1. A01M2B4

        Отсоедините 2 разъема.

    2. Выверните 2 болта <A> и отсоедините часть соединения с массой кожуха жгута проводов и провод соединения с массой.

      A01M2KMC01
      *A для моделей с правым интегрированным блоком ЭБУ - -
      *a Заземляемая часть защитного кожуха жгута проводов *b Провод соединения с массой
      *c Направляющая *d Зажим
      A01M03W Болт <A> A01LZQW Болт <B>
      A01LWTP Болт <C> A01M0E2 Разъем

    3. Выверните 5 болтов <B>.

    4. для моделей с правым интегрированным блоком ЭБУ:


      1. Выверните 3 болта <C>.

      2. Открепите направляющую и отсоедините правый интегрированный блок ЭБУ.

    5. Отсоедините все разъемы.

    6. Открепите все зажимы и отсоедините жгут проводов панели приборов.

  22. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)


    1. Для автомобилей, предназначенных для эксплуатации в холодном климате:


      1. A01M2CL

        Отсоедините 2 разъема.

    2. Выверните 2 болта <A> и отсоедините часть соединения с массой кожуха жгута проводов и провод соединения с массой.

      A01M2OWC01
      *A для моделей с правым интегрированным блоком ЭБУ - -
      *a Заземляемая часть защитного кожуха жгута проводов *b Провод соединения с массой
      *c Направляющая *d Зажим
      A01M03W Болт <A> A01LZQW Болт <B>
      A01LWTP Болт <C> A01M0E2 Разъем

    3. Выверните 4 болта <B>.

    4. для моделей с правым интегрированным блоком ЭБУ:


      1. Выверните 3 болта <C>.

      2. Открепите направляющую и отсоедините правый интегрированный блок ЭБУ.

    5. Отсоедините все разъемы.

    6. Открепите все зажимы и отсоедините жгут проводов панели приборов.

  23. СНИМИТЕ СКОБУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ


    1. A01M2X3

      С помощью съемника фиксаторов освободите фиксатор.

    2. Заверните передний напольный коврик, как показано на рисунке.

    3. A01LYJ8C01
      A01M03W Болт
      A01LZQW Винт
      A01LWTP Гайка

      Выверните болт, винт, отверните гайку и снимите скобу панели приборов № 1 в сборе.

  24. СНИМИТЕ СКОБУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ


    1. A01M10N

      С помощью съемника фиксаторов освободите фиксатор.

    2. Заверните передний напольный коврик, как показано на рисунке.

    3. A01M304C01
      A01M03W Болт
      A01LZQW Винт
      A01LWTP Гайка

      Выверните болт, винт, отверните гайку и снимите скобу панели приборов № 2 в сборе.

  25. СНИМИТЕ УСИЛЕНИЕ ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    1. Выверните 8 болтов и снимите усиление панели приборов.

      A01LZ4N

  26. СНИМИТЕ КОНДИЦИОНЕР В СБОРЕ


    1. Отсоедините сливной шланг охладителя.

      A01M2QDC01
      A01LZQW Болт A01LWTP Гайка

    2. Выверните болт, отверните гайку и снимите кондиционер.

  27. СНИМИТЕ ВОЗДУХОВОД № 2 В СБОРЕ


    1. A01LX1X

      Освободите 2 захвата и снимите воздуховод № 2 в сборе.

      Note

      Если какие-либо из захватов воздуховода № 2 в сборе треснули или деформировались во время снятия, обязательно замените воздуховод новым. Невыполнение этого указания может привести к выпадению воздуховода № 2 в сборе или появлению шума.

  28. СНИМИТЕ ВОЗДУХОВОД № 3 В СБОРЕ


    1. A01M07Z

      Освободите 2 захвата и снимите воздуховод № 3 в сборе.

      Note

      Если какие-либо из захватов воздуховода № 3 в сборе треснули или деформировались во время снятия, обязательно замените воздуховод новым. Невыполнение этого указания может привести к выпадению воздуховода № 3 в сборе или появлению шума.

  29. СНИМИТЕ РАДИАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    1. Для автомобилей, предназначенных для эксплуатации в холодном климате:


      1. A01M2SV

        Выверните винт.

      2. Отцепите зажимы и отсоедините жгут проводов.

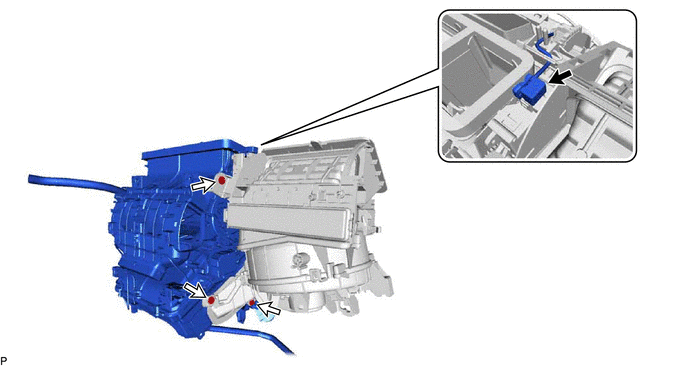

    2. Отсоедините разъем.

      A01M2MD

    3. Вывернуть 3 болта и снять радиатор системы кондиционирования.

  30. СНИМИТЕ КРЫШКУ ОТОПИТЕЛЯ (за исключением моделей, предназначенных для эксплуатации в холодном климате)


    1. A01LWJ2

      Освободите 4 захвата и снимите крышку отопителя.

  31. СНИМИТЕ ТРУБКУ АСПИРАТОРА (для моделей без системы охлаждения)


    1. A01M2QA

      Отцепите 2 захвата и снимите трубку аспиратора.

  32. СНИМИТЕ АСПИРАТОР (для моделей с системой охлаждения)


    1. A01LZOJ

      Освободите 2 захвата и снимите аспиратор.

  33. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ОПОРЫ КОНСОЛИ


    1. A01LYV2

      Выкрутите винт и снимите левый кронштейн опоры консоли.

  34. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ОПОРЫ КОНСОЛИ


    1. A01M0Q0

      Отцепите 2 захвата и снимите правый кронштейн опоры консоли.

  35. СНИМИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    1. A01LVDQ

      Отсоедините разъем.

    2. Выверните винт.

    3. Снимите блок управления системой кондиционирования в сборе, как показано на рисунке.

      A01LVWU

  36. СНИМИТЕ СЛИВНОЙ ШЛАНГ КОНДИЦИОНЕРА


    1. A01M1ME

      Снимите сливной шланг системы кондиционирования.

  37. СНИМИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    1. Расцепите все зажимы.

      A01LVXOC01
      *A для систем двухзонного типа - -

    2. Отсоедините все разъемы.

    3. Снимите жгут проводов системы кондиционирования, как показано на рисунке.
