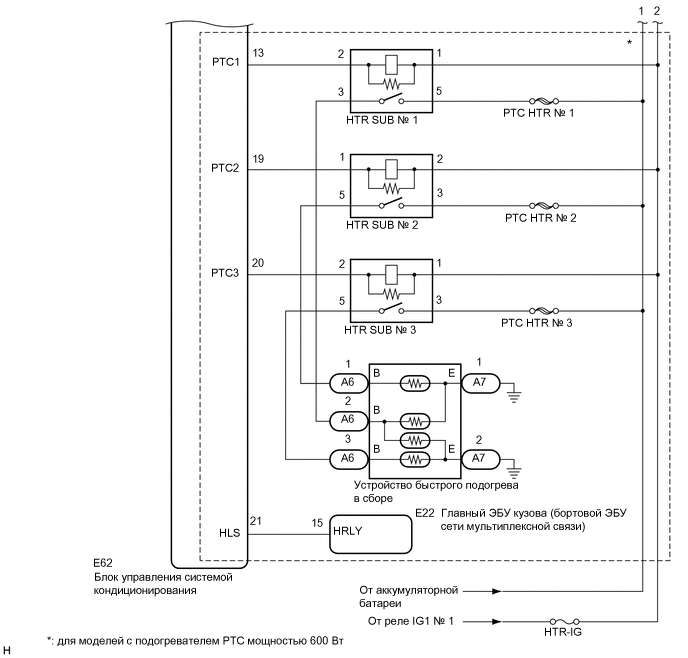

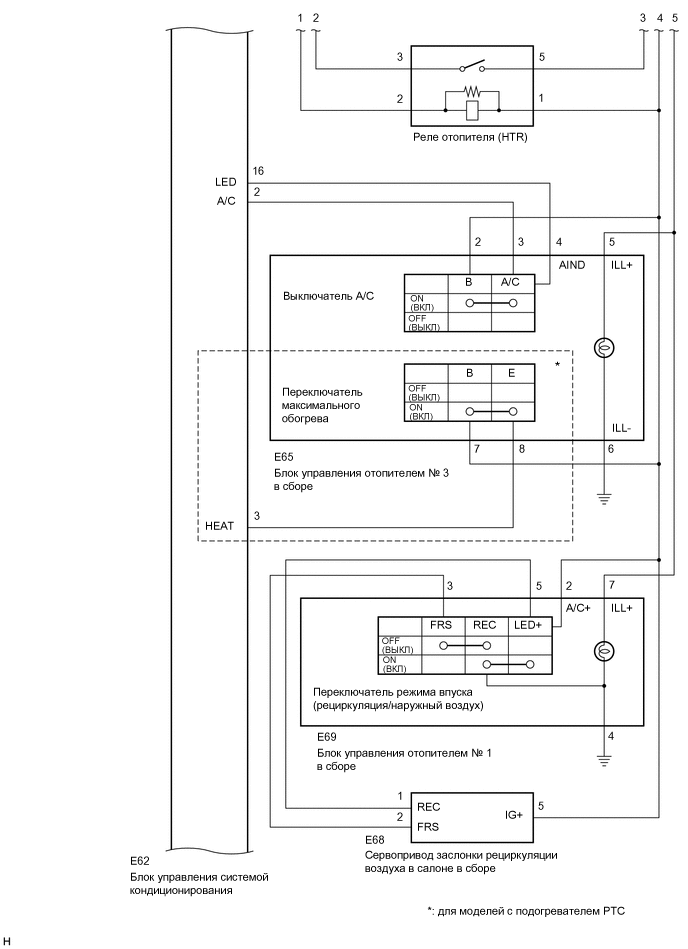

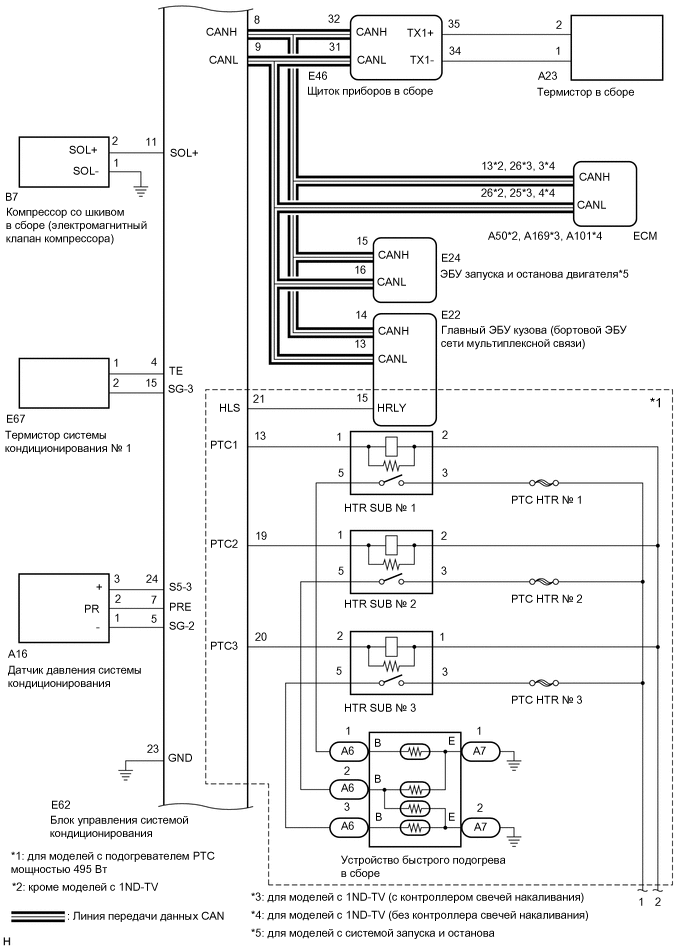

СИСТЕМА КОНДИЦИОНИРОВАНИЯ (для моделей с кондиционером с ручным управлением) СХЕМА СИСТЕМЫ

Таблица обмена данными

Передатчик	Приемник	Сигнал	Линия передачи данных
Блок управления системой кондиционирования в сборе	ECM	Сигнал запроса для электромагнитной муфты	CAN
		Сигнал запроса холостого хода
		Сигнал запроса отопителя на повышение частоты вращения коленчатого вала двигателя на холостом ходу
		Сигнал состояния системы управления дополнительным охлаждением
		Сигнал запрета управления в режиме зарядки
		Сигнал включения электродвигателя вентилятора системы охлаждения
		Предварительный сигнал запроса управления системой кондиционирования
		Сигнал запрета отключения при разгоне
		Сигнал запрета блокировки
		Сигнал запроса управления для подогревателя PTC
		Сигнал давления хладагента, запрашивающий регулировку
		Сигнал запрета управления генератором
		Сигнал температуры окружающего воздуха до коррекции
		Сигнал о состоянии хладагента
		Сигнал датчика температуры испарителя
		Сигнал электрической нагрузки при низком напряжении
		Сигнал регулирования тока электромагнитного клапана компрессора
		Сигнал датчика давления системы кондиционирования
		Сигнал индикации температуры окружающего воздуха
Блок управления системой кондиционирования в сборе	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	Сигнал индикации температуры окружающего воздуха	CAN
		Сигнал состояния управления системы кондиционирования
Блок управления системой кондиционирования в сборе	ЭБУ запуска и останова двигателя*	Сигнал запроса включения двигателя	CAN
		Сигнал включенного состояния вентилятора
		Сигнал состояния ручного управления вентилятором
		Информационный сигнал выбора отображения экрана системы кондиционирования: автоматическое/вручную
		Сигнал индикации температуры окружающего воздуха
		Сигнал состояния управления системы кондиционирования
ECM	Блок управления системой кондиционирования в сборе	Сигнал данных о типе двигателя	CAN
		Сигнал признака режима Eco run
		Сигнал данных частоты вращения коленчатого вала двигателя
		Сигнал величины продолжительности включения альтернативного поля
		Команда на принудительную рециркуляцию воздуха в салоне при высокой температуре охлаждающей жидкости двигателя
		Сигнал температуры охлаждающей жидкости
		Сигнал отключения управления системой кондиционирования
		Сигнал запрета плавного регулирования
		Управляющий сигнал отключения кондиционера при замедлении
		Управляющий сигнал дополнительного охлаждения системы кондиционирования при замедлении
		Сигнал количества разрешенных подогревателей PTC
		Сигнал запрета смазки системы кондиционирования
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	Блок управления системой кондиционирования в сборе	Сигнал счетчика пути	CAN
		Сигнал счетчика времени
		Сигнал автоматического переключателя света фар
		Сигнал запроса включения фар дальнего света
		Сигнал запроса включения фар ближнего света
		Сигнал запроса включения задних фонарей
		Сигнал символа рынка сбыта
		Сигнал варианта комплектации
		Сигнал рулевого колеса
Щиток приборов в сборе	Блок управления системой кондиционирования в сборе	Сигнал индикации температуры окружающего воздуха	CAN
		Сигнал данных датчика температуры наружного воздуха
		Сигнал скорости автомобиля (от щитка приборов для других устройств)
ЭБУ запуска и останова двигателя*	Блок управления системой кондиционирования в сборе	Сигнал режима управления ECO Run	CAN
		Сигнал запроса включения контрольной лампы отмены режима Eco
		Сигнал режима системы кондиционирования при управлении запуском и остановом

• *: Для моделей с системой запуска и останова
