КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ (для моделей с кузовом типа "седан") ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЧАСЫ В СБОРЕ

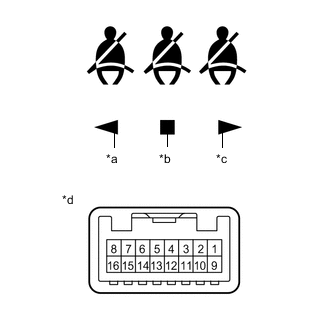

    1. A01T9PCC02
      *a Индикатор A
      *b Индикатор B
      *c Индикатор C
      *d

      Устройство с неподсоединенным жгутом проводов

      (часы в сборе)

      Подайте напряжение аккумуляторной батареи на контакты разъема в соответствии с приведенной ниже таблицей.

      OK
      Подключение аккумуляторной батареи Результат

      Положительный (+) вывод аккумуляторной батареи - контакт 10

      Отрицательный (-) вывод аккумуляторной батареи - контакт 13

      		 Индикатор A включается

      Положительный (+) вывод аккумуляторной батареи - контакт 10

      Отрицательный (-) вывод аккумуляторной батареи - контакт 14

      		 Индикатор B включается

      Положительный (+) вывод аккумуляторной батареи - контакт 10

      Отрицательный (-) вывод аккумуляторной батареи - контакт 15

      		 Индикатор C включается

      Если результат не соответствует заданному, замените часы в сборе.
