КОНДЕНСАТОР (для моделей с 1WW) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ КОНДЕНСАТОР С ПРИЕМНИКОМ В СБОРЕ


    1. A01TBYI

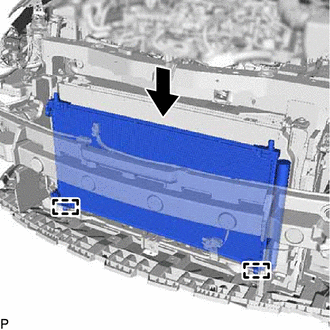

      Введите в зацепление 2 направляющих и установите конденсатор с приемником в сборе, как показано на рисунке.

      Note

      При установке конденсатора с ресивером в сборе не допускайте повреждения конденсатора с ресивером или радиатора.

      Tech Tips

      В случае установки нового конденсатора с ресивером в сборе добавьте в него указанное ниже компрессорное масло.

      Объем
      Добавьте 40 куб. см (1,35 жидк. унции)
      Хладагент Компрессорное масло
      HFC-134a (R134a) ND-OIL 8 или аналогичное
      HFO-1234yf (R1234yf) ND-OIL 12 или аналогичное

  2. УСТАНОВИТЕ ПРАВЫЙ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА В СБОРЕ

    Нажмите здесь Click here

  3. УСТАНОВИТЕ ЛЕВЫЙ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА В СБОРЕ

    Нажмите здесь Click here

  4. УСТАНОВИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА

    Нажмите здесь Click here

  5. ПОДСОЕДИНИТЕ ТРУБКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    1. Снимите виниловую ленту с трубки системы кондиционирования в сборе, а также с соединительной части конденсатора с приемником в сборе.

    2. Нанесите необходимое количество компрессорного масла на новое кольцевое уплотнение и пригоночную поверхность трубного соединения.

      Хладагент Компрессорное масло
      HFC-134a (R134a) ND-OIL 8 или аналогичное
      HFO-1234yf (R1234yf) ND-OIL 12 или аналогичное

    3. Установите кольцевое уплотнение на трубку системы кондиционирования в сборе.

    4. Установите трубку системы кондиционирования в сборе на конденсатор с приемником в сборе и закрепите ее болтом.

      Torque:
      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

  6. ПОДСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ


    1. Снимите виниловую ленту с трубопровода высокого давления в сборе, а также с соединительной части конденсатора с приемником в сборе.

    2. Нанесите необходимое количество компрессорного масла на новое кольцевое уплотнение и пригоночную поверхность трубного соединения.

      Хладагент Компрессорное масло
      HFC-134a (R134a) ND-OIL 8 или аналогичное
      HFO-1234yf (R1234yf) ND-OIL 12 или аналогичное

    3. Установите кольцевое уплотнение на шланг высокого давления.

    4. Подсоедините шланг высокого давления к конденсатору с приемником в сборе с помощью болта.

      Torque:
      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

  7. УСТАНОВИТЕ СКОБУ, СОЕДИНЯЮЩУЮ КРОНШТЕЙН РАДИАТОРА С ПОПЕРЕЧИНОЙ

    Нажмите здесь Click here

  8. УСТАНОВИТЕ ВОЗДУШНУЮ НАПРАВЛЯЮЩУЮ РАДИАТОРА № 3

    Нажмите здесь Click here

  9. УСТАНОВИТЕ ЗАМОК КАПОТА В СБОРЕ

    Нажмите здесь Click here

  10. УСТАНОВИТЕ ЛЕВУЮ ФАРУ В СБОРЕ

    Нажмите здесь Click here

  11. УСТАНОВИТЕ ПРАВУЮ ФАРУ В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  12. ЗАПРАВЬТЕ СИСТЕМУ КОНДИЦИОНИРОВАНИЯ ХЛАДАГЕНТОМ (при использовании HFC-134a(R134a))

    Нажмите здесь Click here

  13. ЗАПРАВЬТЕ СИСТЕМУ КОНДИЦИОНИРОВАНИЯ ХЛАДАГЕНТОМ (при использовании хладагента HFO-1234yf(1234yf))

    Нажмите здесь Click here

  14. ПРОГРЕЙТЕ ДВИГАТЕЛЬ (для моделей с HFC-134a(R134a))

    Нажмите здесь Click here

  15. ПРОГРЕЙТЕ ДВИГАТЕЛЬ (для моделей с HFO-1234yf (R1234yf))

    Нажмите здесь Click here

  16. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ХЛАДАГЕНТА (при использовании хладагента HFC-134a(R134a)).

    Нажмите здесь Click here

  17. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ХЛАДАГЕНТА (для моделей с HFO-1234yf(R1234yf))

    Нажмите здесь Click here

  18. ОТРЕГУЛИРУЙТЕ КАПОТ В СБОРЕ

    Нажмите здесь Click here
