СИСТЕМА БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

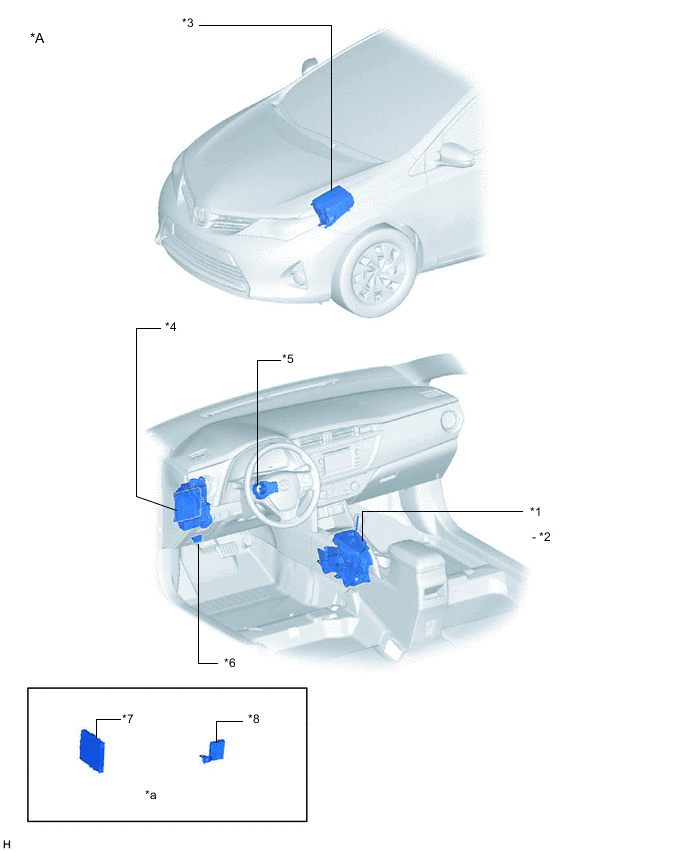

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением. | - | - |
| *1 | УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ | *2 | ЭБУ БЛОКИРОВКИ СЕЛЕКТОРА |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - РЕЛЕ IG2 - ПРЕДОХРАНИТЕЛЬ IGN – ПРЕДОХРАНИТЕЛЬ IG2 - ПРЕДОХРАНИТЕЛЬ STRG LOCK |
*4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ - ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ |
*6 | DLC3 |
| *7 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *8 | БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) |
| *a | Установочное положение деталей указано в бюллетене технического обслуживания. | - | - |

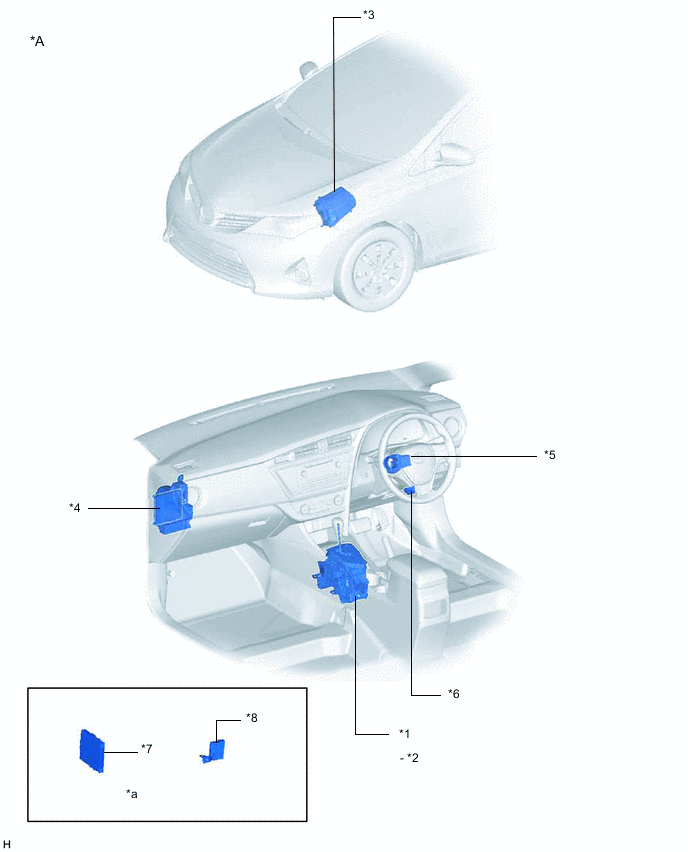

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ | *2 | ЭБУ БЛОКИРОВКИ СЕЛЕКТОРА |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - РЕЛЕ IG2 - ПРЕДОХРАНИТЕЛЬ IGN – ПРЕДОХРАНИТЕЛЬ IG2 - ПРЕДОХРАНИТЕЛЬ STRG LOCK |
*4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ - ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ |
*6 | DLC3 |
| *7 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *8 | БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) |
| *a | установочное положение деталей указано в бюллетене технического обслуживания. | - | - |
