ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ (для моделей с кузовом типа "хэтчбэк") УЗЛЫ И ДЕТАЛИ

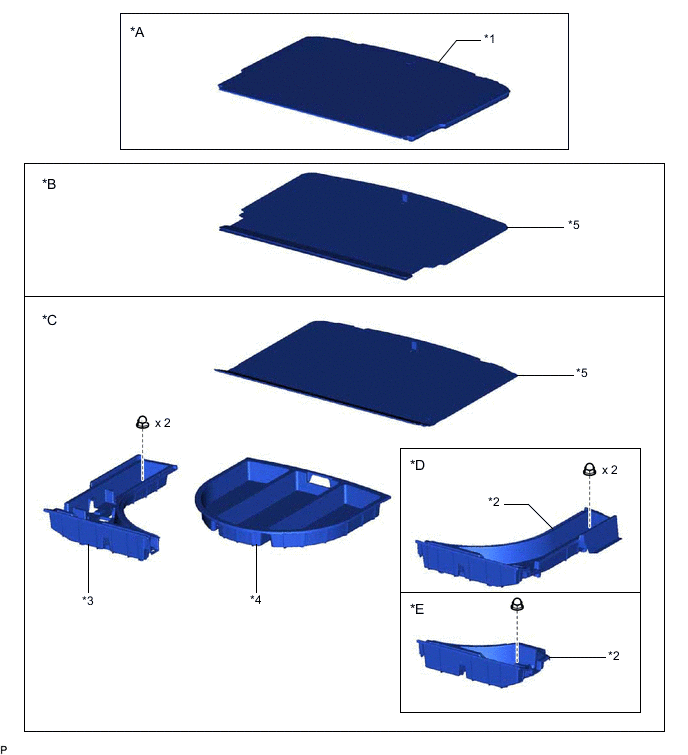

ИЛЛЮСТРАЦИЯ
| *A | для моделей с панелью полки багажного отделения | *B | для моделей без напольной коробки полки багажного отделения |
| *C | для моделей с напольной коробкой полки багажного отделения | *D | для моделей без низкочастотного динамика |
| *E | для моделей с низкочастотным динамиком | - | - |
| *1 | ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ | *2 | ЛЕВАЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *3 | ПРАВАЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ | *4 | ЗАДНЯЯ НАПОЛЬНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *5 | НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ | - | - |

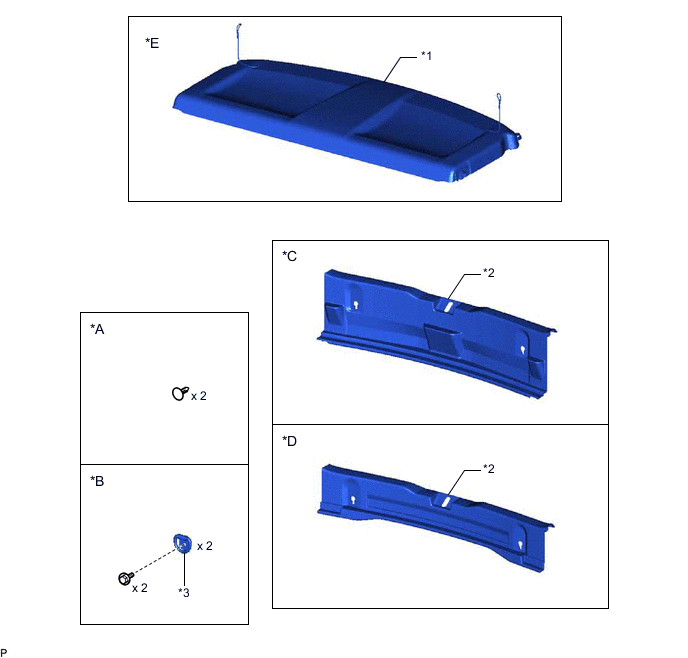

ИЛЛЮСТРАЦИЯ
| *A | для моделей с фиксатором | *B | для моделей с креплением |
| *C | для моделей с панелью полки багажного отделения | *D | для моделей без панели полки багажного отделения |
| *E | для моделей с облицовкой отделения для мелких вещей | - | - |
| *1 | ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ | *2 | ЗАДНЯЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *3 | ЗАЩЕЛКА РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ | - | - |

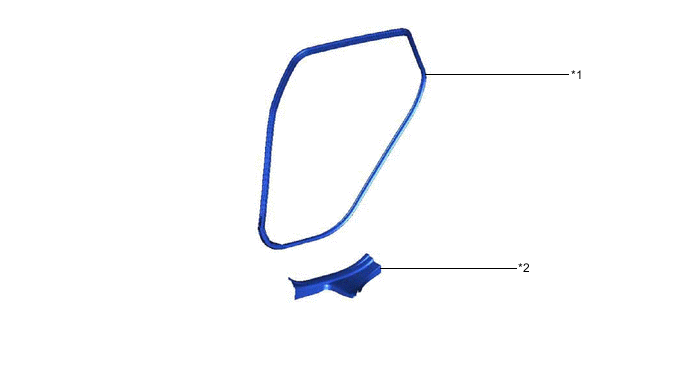

ИЛЛЮСТРАЦИЯ
| *1 | УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ | *2 | ОПОРНАЯ НАКЛАДКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |

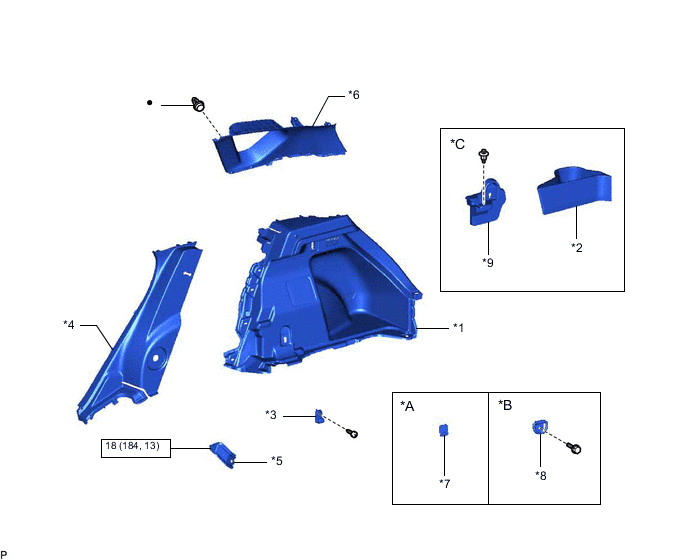

ИЛЛЮСТРАЦИЯ
| *A | для моделей с фиксатором | *B | для моделей с креплением |
| *C | для моделей с панелью полки багажного отделения | - | - |
| *1 | ПРАВАЯ БОКОВАЯ ОБЛИЦОВОЧНАЯ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ | *2 | ПРАВАЯ НИЖНЯЯ БОКОВАЯ ОБЛИЦОВОЧНАЯ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *3 | БОКОВОЙ КРЮК ОБЛИЦОВКИ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 | *4 | ПРАВАЯ БОКОВАЯ НАКЛАДКА ЗАДНЕГО СИДЕНЬЯ |
| *5 | ПЕТЛЯ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ | *6 | ВНУТРЕННЯЯ ПРАВАЯ БОКОВАЯ ОБЛИЦОВКА КРЫШИ |
| *7 | КРЫШКА ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ В ОБЛИЦОВКЕ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ | *8 | ЗАЩЕЛКА ФИКСИРУЮЩЕГО РЕМНЯ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
| *9 | ПРАВАЯ БОКОВАЯ ОБЛИЦОВОЧНАЯ КОРОБКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |

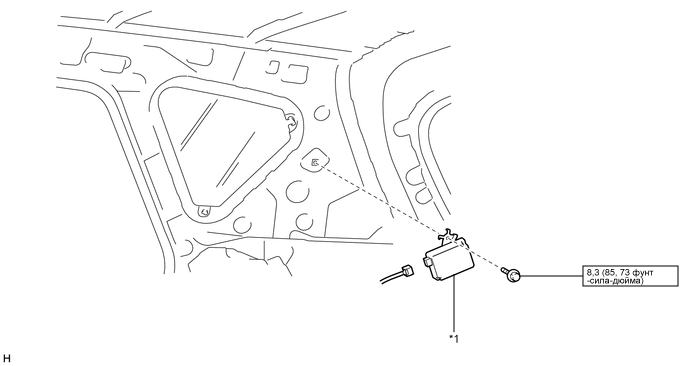

ИЛЛЮСТРАЦИЯ
| *1 | ПРИЕМНИК И ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
